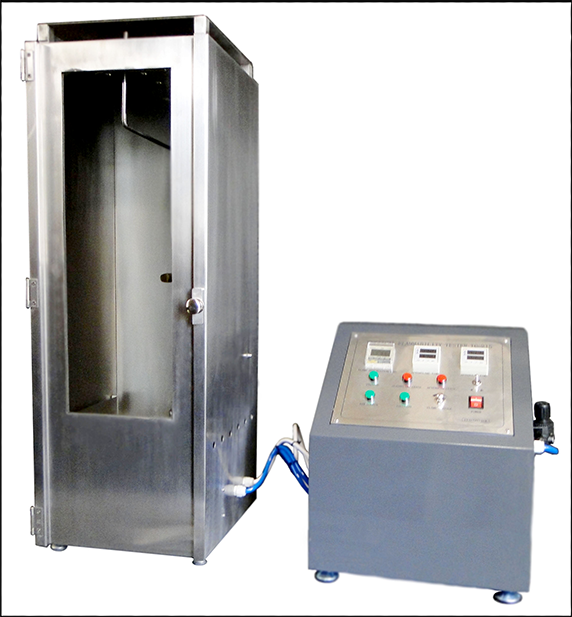

Flammability Vertical TC 215

Descrição do equipamento

Dados os níveis atuais de exigência e a evolução da legislação na utilização de tecidos em vestimentas com tratamento antichama, estofados, roupas infantis, cortinas e equipamentos de proteção, os testes de flamabilidade passaram a ocupar lugar de destaque nos testes de tecidos.

Este equipamento é utilizado em testes de tecidos especiais, tais como Nomex e tecidos de aramida, bem como na avaliação de produtos antichama para tratamento de tecidos a serem utilizados em lugares públicos ou sujeitos a exigências legais como veículos automotores, aviões, uniformes especiais (bombeiros, aviadores, eletricistas, forças armadas, frentistas, operadores de plataforma, etc) entre outros.

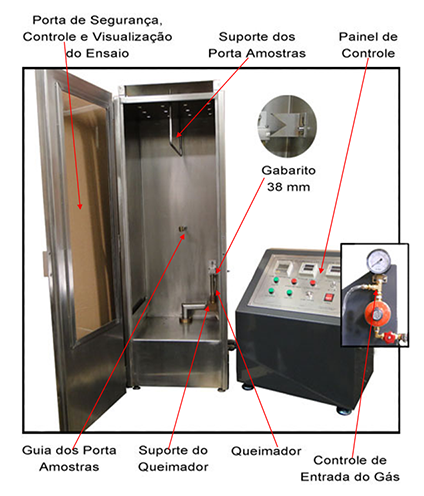

O Flammability Vertical TC 215 possui características especiais e indispensáveis para a realização desses ensaios mais específicos. A câmara de flamabilidade é separada do painel de controle, o que garante segurança no ambiente laborial, pois a câmara pode ser instalada dentro de uma capela e o painel pode ficar na bancada ao lado.

Operação

A amostra cortada para o teste é presa verticalmente em uma moldura dentro de uma cabine. A amostra é exposta a uma chama controlada dentro de um determinado período de tempo. Quando a chama se apaga, deve-se tomar o tempo de queima (After flame) o tempo de queima sem chama (After glow), a propagação e o comprimento médio da área queimada.

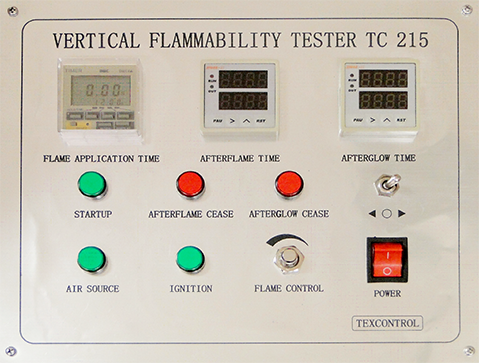

O TC 215 possui um controle geral dos parâmetros de teste através do painel de controle. O operador apenas coloca e retira o corpo de prova.

Características

• Alimentação: 220V – 60Hz
• Dimensões externas: Largura: 345 mm – Profundidade: 332 mm – Altura: 955 mm
• Dimensões internas: Largura: 330 mm – Profundidade: 330 mm – Altura: 762 mm
• Peso liquido: 20 Kg
• Peso bruto: 45 Kg

Outras características:

• Câmara de inflamabilidade totalmente construída em aço inox;
• Painel de controle: Largura: 330 mm – Profundidade: 330 mm – Altura: 560 mm
• Ângulo do queimador: 90º e 25º
• Diâmetro do queimador de acordo com normas:

16 CFR – 11 mm

ASTM 6413 – 9,5 mm

CALIF TB 177 – 9,5 mm

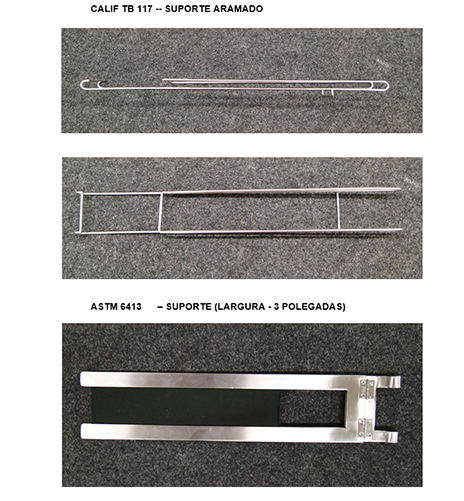

• Porta amostra de acordo com a norma utilizada:

• Conjunto de pesos de acordo com normas:

• Altura da Chama: 38mm ± 1
• Distância entre amostra e queimador: 17 ou 19mm (dependendo da norma utilizada)
• Acendimento automático
• Tempo de aplicação da chama controlado por temporizador programável
• Acionamento automático contagem de tempo “after flame”;
• Porta de segurança com janela para que o observador possa acompanhar cada detalhe transcorrido durante o ensaio. Porta possui fecho magnético
• Painel de controle separado do corpo da câmara de flamabilidade, permitindo sua instalação fora da capela.
• Válvula de controle de entrada do gás
