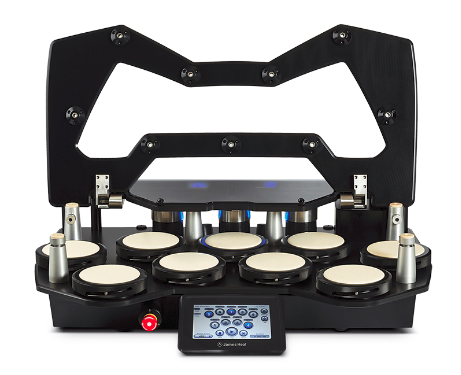

O aparelho de abrasão
Martindale
tem como objetivo a determinação de resistência à abrasão, formação de
pilling
e
fuzzing
(aglomerados de fibras sem formação de
pilling
) em produtos têxteis, utilizando corpos de provas secos ou úmidos. Utilizado na avaliação de malhas, tecidos planos, meias, luvas, tecidos para estofados, não-tecidos, tecidos para palmilhas, tecidos automotivos, tecidos agulhados, tecidos de lã em geral, tapetes, fibras mistas em geral, entre outros.
O abrasimetro
Martindale
também é utilizado em testes normalizados de abrasão em couro e madeira (
microscratch
). Possibilita avaliar o desgaste tanto pela perda de peso quanto pela alteração da aparência geral do material e, além disso, permite avaliar qualquer alteração de cor devido à abrasão.
O abrasímetro é constituído por uma base onde estão posicionados os suportes dos abrasivos. Acima da base uma placa guia move-se horizontalmente em um traçado formando uma figura de
Lissajous
.
As figuras
Lissajous
são feitas a partir de um círculo que gradualmente se transforma em uma elipse até se tornar totalmente uma linha alternando entre os sentidos X e Y, a direção do movimento para que após 16 ciclos, seja formada uma figura de
Lissajous
completa (Norma ISO 12945-2).
Este padrão de movimento sob a ação de massas, que exercem pressão de 9 ou 12 kPa sobre os corpos de prova, garante que as amostras sejam friccionadas em todas as direções, proporcionando desgaste uniforme nas mesmas. É possível interromper o teste de uma das amostras, removendo-a durante o teste, e retornando-a mais adiante, reativando a contagem individual da amostra em questão.
* TESTE DE ABRASÃO:
Amostras circulares de tecidos são friccionadas contra um tecido abrasivo padronizado sob uma pressão conhecida e submetidas ao desgaste por um número determinado de ciclos.
Podem ser realizados testes de abrasão em até cinco amostras com o diâmetro de 38mm simultaneamente. Cada uma é preparada e colocada separadamente em um porta amostra.
Para desenvolver o desgaste uniforme, amostras de tecidos ou malhas mais leves que 500g/m² são apoiadas contra uma espuma padronizada. O material abrasivo é friccionado contra a amostra em movimento contínuo.
O tecido abrasivo é montado sobre almofadas de feltro fixadas em seus respectivos suportes nas placas de base do aparelho, padronizadas. A pressão exercida sobre as amostras é 9 kPa ou 12 kPa, dependendo da massa adicionada.
* TESTE DE PILLING:
O teste de
Pilling
realizado no equipamento foi desenvolvido em conjunto com o EMPA (
Eidgenoessiche Materialpruefungs und Versuchsanstalt
) em St Gallen, Suíça.
O procedimento é adequado para tecidos e malhas. Os ciclos dos pratos superiores são reduzidos de 60,5 para 24 mm para acomodar porta amostras maiores. A área de amostras expostas ao ensaio de
pilling é
de 64 cm² (porta amostras com diâmetro de 90mm). O fixador exerce uma pressão de 2,5 cN/cm² (malhas) e com a adição de anéis de peso aos fixadores, aumenta a carga para 6,5 cN/cm² (tecidos).
Usando o movimento de
Lissajous
, pares de amostras são friccionadas uma contra a outra. Após o número de ciclos ser atingido o teste será concluído.
O grau de
Pilling é
avaliado através de comparação com réplicas fotográficos conforme método EMPA, ASTM ou desenvolvido pela empresa, como ocorre na indústria automotiva ou algumas marcas de têxteis.

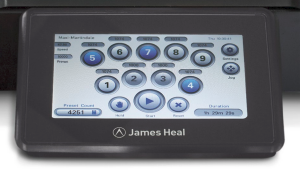

* CONTROLE ELETRÔNICO:
O equipamento é fornecido com sistema de controle eletrônico baseado em IHM e PLC, onde os testes são programados individualmente ou em conjunto, mediante comando único para todas as posições. Cada posição tem um totalizador de ciclos. Os testes são programados para o total de ciclos e também com parada intermediária para observação da amostra. Sinais sonoros diferenciados permitem ao operador saber se o aparelho alcançou o ponto de observação ou concluiu o teste. Os tempos dos sinais sonoros também podem ser programados.
Toda programação é feita em um
display touch screen
colorido com memória ativa e permite retornar os testes do ponto de parada em caso de falta de energia ao desligamento de emergência ou acidental.
VELOCIDADE:
O teste pode ser definido em velocidades variáveis: Lento (12 rpm), Normal (47,5 rpm) e Rápido (71,3 rpm).
Além de poder realizar testes conforme indicado nas normas ou alterar a velocidade se os usuários quiserem desenvolver seus método próprio.
SISTEMA DE CONTROLE TESTWISE
Simples de usar, proporcionando ótima eficiência de laboratório. Uma tampa de vidro temperado (
Gorilla Glass
) resiste ao desgaste do laboratório.
KIT PARA ENSAIO DE ABRASÃO
2 posições de teste
5 posições de teste
9 posições de teste
LISSAJOUS FIGURE RECORDING PAPER

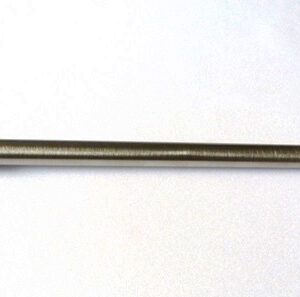

Para melhor visualização do traçado da figura de
Lissajous
, foi desenvolvido um papel específico para registro do traçado dessa figura para facilitar o uso da caneta e avaliação das figuras obtidas.
PADRÕES FOTOGRÁFICOS SM-50 – WOOLMART TM 196
Séries de padrões fotográficos para avaliação dos resultados. Os padrões são construídos por 04 séries de 05 fotos de tecidos, graduadas numericamente em 1 a 5, contendo a cada foto um número crescente de
pillings
e
fuzzing
nas amostras.
* AS SÉRIES SÃO FORNECIDAS EM DIVERSAS ESTRUTURAS DENOMINADAS:
SM 50 – Blanket (5 imagens)
SM 50 – Plain Weave (5 imagens)
SM 50 – Twill White Background (5 imagens)
SM 50 – Twill Black Background (5 imagens)
| Norma | Título | ||
|---|---|---|---|
| ASTM D 4970 | Standard Test Method for Pilling Resistance and Other Related Surface Changes of Textiles Fabrics | ||
| ISO 12945-2 | Textiles — Determination of fabric propensity to surface fuzzing and to pilling — Part 2: Modified Martindale method | ||
| ISO 12947-1 | Textiles — Determination of the abrasion resistance of fabrics by the Martindale method Part 1: Martindale abrasion testing apparatus | ||
|
Textile fabrics – Methods for determination abrasion resistance | ||
| IWS TM 112 | |||
| IWS TM 196 | |||
| IWTO 40-88 | |||
| JIS L 1096 | Testing methods for woven and knitted fabrics | ||
| SN EN ISO 12945-2 | Textiles – Determination Of Fabric Propensity To Surface Fuzzing And To Pilling – Part 2: Modified Martindale Method | ||
| SN EN ISO 12947-1 | Textiles – Determination Of The Abrasion Resistance Of Fabrics By The Martindale Method – Part 1: Martindale Abrasion Testing Apparatus | ||
| SN EN ISO 12947-2 | Textiles – Determination Of Abrasion Resistance Of Fabrics By The Martindale Method – Part 2: Determination Of Specimen Breakdown | ||
| SN EN ISO 12947-3 | Textiles – Determination Of The Abrasion Resistance Of Fabrics By The Martindale Method – Part 3: Determination Of Mass Loss | ||
|
Textiles – Determination Of The Abrasion Resistance Of Fabrics By The Martindale Method – Part 4: Assessment Of Appearance Change |
PADRÕES FOTOGRÁFICOS EMPA
Uma avaliação objetiva da tendência ao
pilling
de tecidos e malhas é uma exigência ampla do setor têxtil.
Para avaliar a tendência ao
pilling
de acordo com a norma SN EN ISO 12945-2, pode ser usado um padrão fotográfico. Esses padrões fotográficos foram desenvolvidos pela EMPA em St. Gallen, Suíça. O conjunto completo consiste em 6 séries (3 para tecidos e 3 para malhas).
Cada padrão fotográfico consiste em uma série de 4 fotografias comparáveis. Cada fotografia comparável mostra o limite entre 2 marcas (marca 4-5, 3 -4, 2 -3, 1 -2).
A condição da superfície de cada amostra de teste é avaliada em relação a um padrão fotográfico. Assim, é possível decidir se a amostra de teste é melhor, igual ou pior do que o padrão fotográfico, resultando em uma marca de
pilling
.
Padrão fotográfico para auxiliar no teste do padrão fotográfico para auxiliar no teste do abrasímetro
Martindale
.
Sistema de marcação:
Marca 5 = sem ou com muito pouco
pilling
Marca 4 = formação leve de
pilling
Marca 3 = formação moderada de
pilling
Marca 2 = formação distinta de
pilling
Marca 1 = forte formação de
pilling
O EMPA
Pilling Standard Photographs
–
Woven
(Malhas) é dividido em 3 modelos com 4 imagens cada um nas séries 1-2, 2-3, 3-4 e 4-5.
O EMPA
Pilling Standard Photographs – Knitted
(Tecido Planos) é dividido em 3 modelos com 4 imagens cada um nas séries 1-2, 2-3, 3-4 e 4-5.
| Norma | Título |
|---|---|
| ASTM D3512 | Standard Test Method for Pilling Resistance and Other Related Surface Changes of Textile Fabrics: Random Tumble Pilling Tester |
| ASTM D3939 | Standard Test Method for Snagging Resistance of Fabrics (Mace) |
| ASTM D 4970 | Standard Test Method for Pilling Resistance and Other Related Surface Changes of Textiles Fabrics |
| BS 5811 | Method for determination of the resistance to pilling and change of appearance of fabrics |
| BS 8479 | Textiles. Method for determination of the propensity of fabrics to snagging. Rotating chamber method |
| ISO 12945-2 2020 | Textiles — Determination of fabric propensity to surface pilling, fuzzing or matting Part 2: Modified Martindale method |
| EN ISO 15487 | Textiles — Method for assessing appearance of apparel and other textile end products after domestic washing and drying |
| ISO 7770 | Textiles — Test method for assessing the smoothness appearance of seams in fabrics after cleansing |
| M&S P17 | |
| M&S P18C | |
| Woolmark TM152 | |
| Woolmark TM196 |
DISPOSITIVO PARA TESTES DE ABRASÃO DE COURO – PLACAS DE ESFERAS
Com o auxílio de uma placa de esfera este teste permite verificar o número de ciclos no qual o couro passa a apresentar fissuras e se torna quebradiço.
Este teste é baseado na
VDA Test Method
230-211, ISO 17076-2 e IUP 48-2, originalmente desenvolvido pela BMW – Método de teste AA – 412.
Item acompanhado de certificado de calibração emitido pelo fabricante.
CONJUNTO MULTIDIRECIONAL PARA TESTE DE BORDAS
Dispositivo utilizado para produzir abrasão multidirecional em bordas causando orifícios, pilosidade e/ou fibrilação nos materiais de teste.
Usado para testar colarinhos, punhos de camisa, abotoamentos, bolsas, barras, passantes, etc. em confeccionados, bem como materiais utilizados em sacos de lona, alças, costuras, etc. e aplicações finais semelhantes.
Acessórios e insumos (obs. Nem todos os itens citados neste tópico acompanham o aparelho. Consulte-nos para mais informações):
– Tecido abrasivo de lã SM25

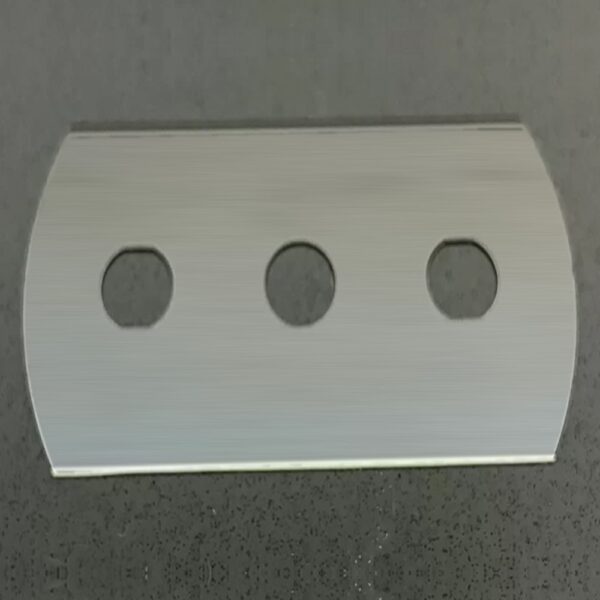

– Lâminas para cortador circular
– Lâminas para cortador circular com ø 38 mm

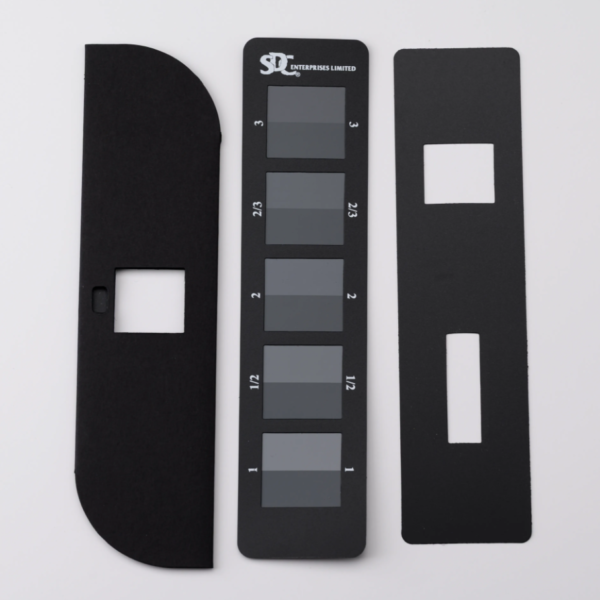

– Escala Cinza ISO A02 degradação da cor

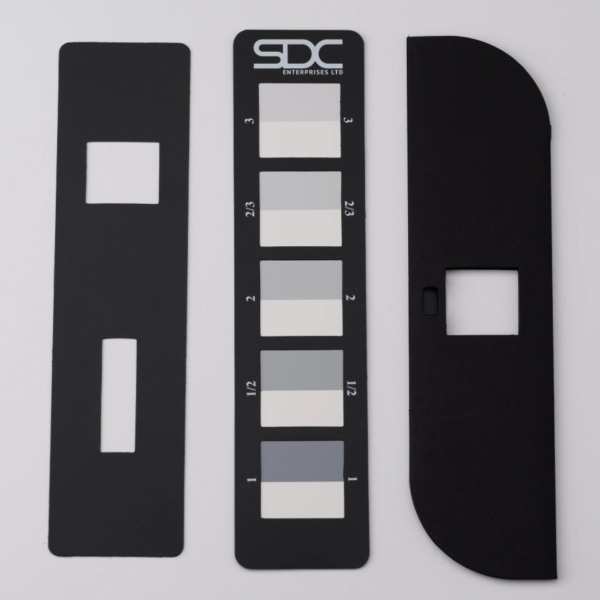

– Escala Cinza ISO A03 transferência de cor
– Escala Cinza AATCC EP 1 degradação da cor
– Escala Cinza AATCC EP 2 transferência de cor
– Match Color – Cabine de cores TC 280

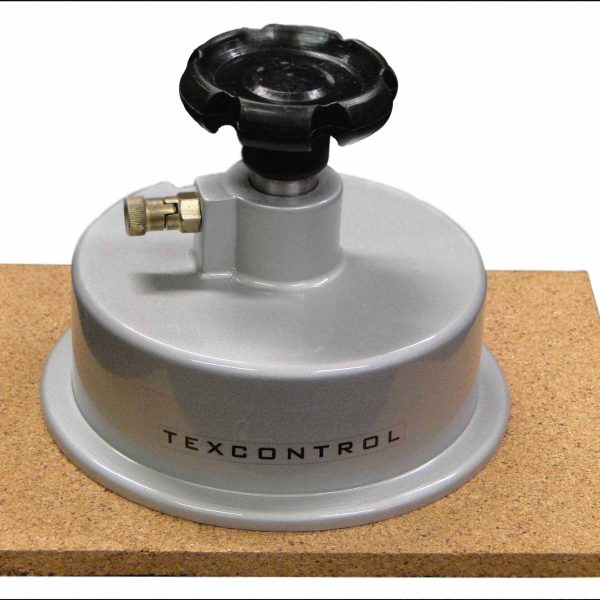

– Cortador de amostras circulares Ø 90 mm

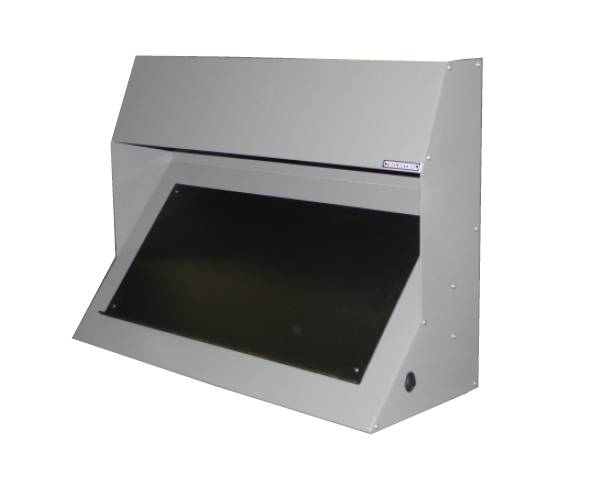

Cabine de observação TC 395
Padrão fotográfico SM 50 para tecidos

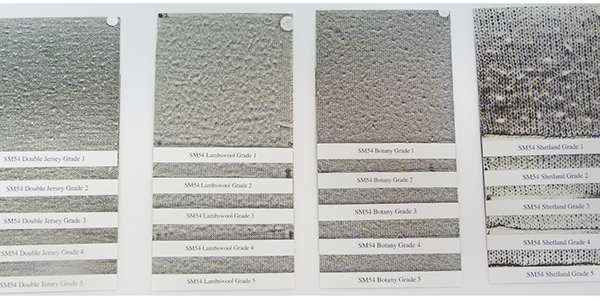

Padrão fotográfico SM 54 para malhas
Padrão fotográfico ASTM 3512
Padrão fotográfico EMPA Knitted
Padrão fotográfico EMPA woven
| Norma |
Título |
|---|---|
| ASTM D 4966 | Standard Test Method for Abrasion Resistance of Textile Fabrics |
| ASTM D 4970 | Standard Test Method for Pilling Resistance and Other Related Surface Changes of Textiles Fabrics |
| EN 13520 | Footwear – Test Methods For Uppers, Lining And Insocks – Abrasion Resistance |
| EN 13770 | Determination of the abrasion resistance of knitted footwear garments |
| EN 14325 | Protective clothing against chemicals — Test methods and performance classification of chemical protective clothing materials, seams, joins and assemblages |
| EN 14605 | Protective clothing against liquid chemicals — Performance requirements for clothing with liquid-tight (Type 3) or spray-tight (Type 4) connections, including items providing protection to parts of the body only (Types PB[3] and PB[4]) |
| EN 388 | Gloves Giving Protection from Mechanical Risks |
| EN 943 | Protective clothing against liquid and gaseous chemicals, including liquid aerosols and solid particles |
| EN ISO 12945-2 | Determination of fabric propensity to surface fuzzing and to pilling Modified Martindale method |
| EN ISO 12947 | Textiles — Determination of the abrasion resistance of fabrics by the Martindale method |
| EN ISO 20344 | Personal protective equipment -Test methods for footwear |
| IS 12673 | Textile fabrics – Methods for determination abrasion resistance |
| ISO 17704 | Test methods for uppers, linings and insocks- Abrasion resistance |
| ISO 5470-2 | Rubber- or plastics-coated fabrics – Determination of abrasion resistance |
| JIS L 1096 | Testing methods for woven and knitted fabrics |
| M&S P17 | |
| M&S P18 | |
| M&S P19 | |
| NEXT 18 | |
| NEXT 26 | |
| SN 198525 | Testing Of Textiles; Testing Of Pilling-resistance |
| SN 198529 | Testing Of Textiles; Abrasion Resistance; Martindale Method |
