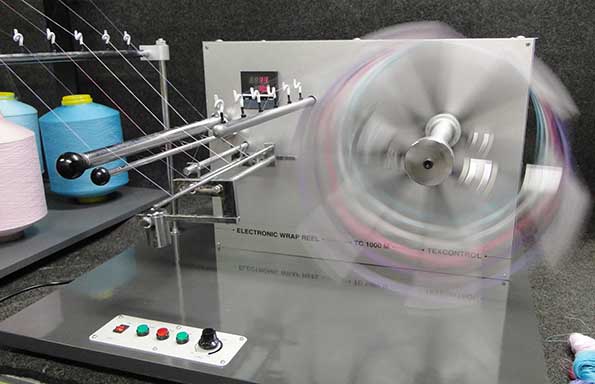

Aspa para Fios Métrica TC 1000

Descrição do equipamento

Aspa eletrônica utilizada na produção de mechas de fios com comprimento e voltas pré-determinadas, para ensaios de título, resistência ou provas de tingimento.

Possui dispositivo de pré-tensão duplo, de alta precisão, com ajuste escalonado, que permite neutralizar as variações de tensão durante o enrolamento.

É dotada de dispositivo para facilitar a remoção das meadas. Na última volta, a Aspa reduz a velocidade programada para concluir o teste. Ao finaliza-lo, a haste de referência posiciona-se sempre na posição inicial, garantindo a precisão da medida.

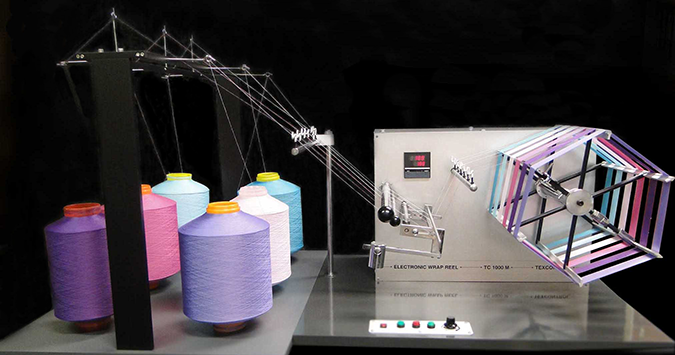

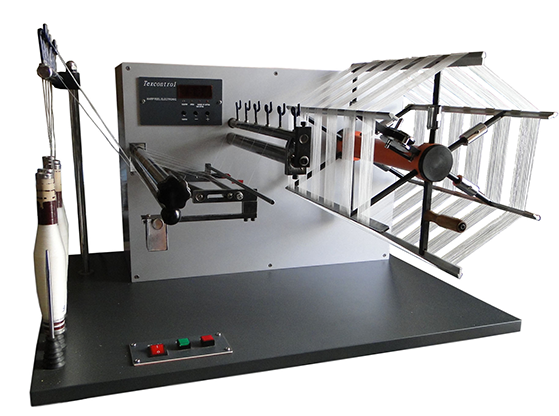

O carretel que constitui a aspa é formado de seis hastes paralelas que permitem a formação de meadas de forma hexagonal, quando o fio é coletado das bobinas.

É possível estabelecer os parâmetros de programação tal como a velocidade, o número da bobina e parâmetros de pré-ajuste do carretel.

Características

• Velocidade: Programável
• Alimentação: 220 V – 60 Hz
• Diâmetro da aspa: 1000 mm ± 2mm
• Intervalo do eixo: 650 mm
• Número de ciclos: 2~9999 voltas (programável)
• Parada programável: 1~9 rev
• Distância do curso: 35 mm ± 1 mm
• Pretensão de enrolamento: Ajustável até 100cN
• Dimensões: Comprimento: 780 mm – Profundidade: 660 mm – Altura: 480 mm
• Peso: 55 kg

Outras características:

• Possui 6 posições de teste
• Controle preciso na regulagem do motor de corrente contínua
• Possui unidade de controle eletrônico microprocessado, onde é possível controlar a velocidade e o número de voltas
• Possui dispositivo de redução do diâmetro, permitindo uma fácil remoção das meadas

• Dispositivo de controle de tensão por barras e atenuados pelo sistema de balancim para garantir uma tensão estável de enrolamento

• Distribuição do fio em faixa de 35 mm evitando superposição
• Controle e contagem de voltas, programável pelo operador
• Controle de tensão de precisão para cada posição de teste

Acessórios e insumos (obs. Nem todos os itens citados neste tópico acompanham o aparelho. Consulte-nos para mais informações):

• Suporte auxiliar para bobinas de filamentos, cones ou espulas. É desenvolvido em função da demanda do cliente e do espaço disponível.

Normas
