Tensiometro eletronico R - 3000
Tensiometro eletronico R – 3000.

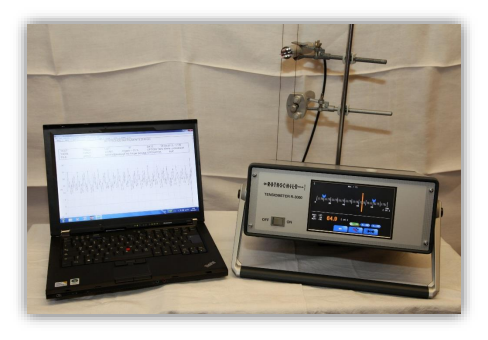

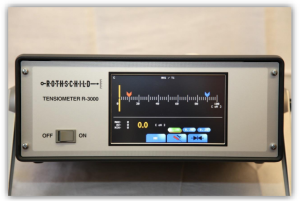

Tensiômetro eletrônico R – 3000

Medição e registro das tensões de fios sintéticos, elastoméricos, fitas, filamentos, fibras de vidro, etc.

Categorias , , , , , Product ID: 3472


Descrição do produto

Um instrumento utilizado há 15 anos – altamente valorizado por nossos clientes.
Seu desenvolvimento técnico está sempre em evolução.

Método de medição tradicional:

       Durante anos, a indústria têxtil tem utilizado tensiômetros mecânicos para a medição das tensões. Esses tensiômetros produzem figuras informativas da média da tensão do fio, porém, por causa da indicação da inércia é impossível verificar valores máximos e variações instantâneas.

       Estes dispositivos mecânicos puxam o fio de seu caminho original. O desvio gera tensão adicional que pode atingir a uma porcentagem considerável do valor indicado.

       Tensiômetros mecânicos de fio tomam espaço considerável juntamente do fio em movimento. Isto pode frustrar medições em pontos desejáveis. Pequenas tensões do fio não podem ser medidas de qualquer modo.

       A tensão muda rapidamente devido aos cursores na fiação de anéis, variação no tamanho do balão, deslocamento da balança porta-anéis, formato das bobinas, irregularidade no fio, etc. Entre as muitas tensões mecânicas exercidas sobre os fios e fibras durante a produção e processamento, a tensão de tração é de grande importância. É crucial saber se essas tensões estão abaixo ou acima de um determinado valor ideal.

Nova tecnologia:

       O tensiômetro eletrônico R-3000 foi desenvolvido com o objetivo de sobrepor estas dificuldades mencionadas. Ele torna possível muitas medições que não poderiam ser feitas anteriormente. Este instrumento é de valor especial na medição e no registro das tensões de fios sintéticos, elastoméricos, fitas, filamentos, fibras de vidro, etc.

       O contínuo aumento da apuração da medida técnica de tensão têxtil exige um instrumento com precisão de pelo menos 0,1 cN. Além disso, as variações de tensão devem ser registradas de forma contínua e sem qualquer desvio e estresse adicional ao fio.

       Essas informações são condensadas no registro do tensiômetro eletrônico. Com seu display “touch screen” sua manipulação tornou-se mais fácil.

       O sistema principal de medição de tensão está em contato direto com o fio a ser medido. Ele consiste de um cilindro de metal na parte externa, de uma haste de medição com centro saliente e de dois guias fio. No outro extremo existe uma conexão para o controle de unidade.

       A haste de medição é ancorada a uma mola de torção, através da qual é ajustada no seu ponto inicial. Medir os movimentos da haste causados pela passagem do fio ascendem a cerca de 100 mícrons em plena carga, mostrando desvio total pela unidade de controle.

       A transferência de dados sem fio está disponível para distâncias de até 100 metros.

       Uma avaliação simples e precisa de seus gráficos de medição reduz custos e aumenta a qualidade e produção.

As seguintes faixas de medição padrão estão disponíveis:Faixas de medicao Tensiometro eletronico R - 3000Dupla medição de tensão:

       O tensiômetro eletrônico tem dois canais separados de medição de tensão. Isso permite a medição individual no canal 1 ou 2, ou simultaneamente em ambos os canais.

       As tensões são indicadas analogamente e digitalmente. Os valores médios de máximo/ mínimo são registrados continuamente.

       Possui ajustes opcionais no galvanômetro com “afterglow” para seguir as variações de tensão.

Utilizado em:

– Fibras sintéticas

– Fibras naturais

– Fios texturizados e POY

– Monofilamentos

– Fios industriais

– Fibras de vidro

– Arames

Aplicações:

A escala de aplicação é praticamente sem limites. É possível realizar medições em, por exemplo:

– Máquinas de fiação

– Bobinadeiras

– Fiação de anéis

– Máquinas de torção

– Teares

– Máquinas de texturização

– Urdideiras

– Máquinas de malharia circular

– Máquinas de costura

– Etc

Características:

– Realiza medições online em máquinas de produção

– Possui velocidade de até 7000m/min

– Sensibilidade máxima dos cabeçotes de medição: 0,05 – 200.000 cN

– Processamento de dados por computador, com a avaliação dos valores estatísticos básicos

– Todos os arquivos são armazenados e arquivados alfabeticamente

– Medição possível em ambientes úmidos e ácidos

– Escolha de faixas de medição especiais – fibras à prova de água, fibra à prova de ácido, fibra de vidro, etc

– Sistema de controle de aviso máximo e mínimo

– Escolha do modo de medição: T1 ou T2 ou T1+T2

– Carregamento automático de bateria quando conectado à rede elétrica

– Os fios não desviam do seu caminho durante a medição

– Ajuste do histograma para 5/ 10/ 25/ 50/ 100%

– Cabeçotes de medição compactos e robustos em mais de 100 variações

– Tempo de resposta de medida: 1mseg/ 10 mseg/ 0,1 s/ 1s

– Registro instantâneo de todas as tensões máximas de tempo curto. Integrador incorporado (1 e 4s). Calibração em cN/ libra/ grama (precisão +/- 2%)

– Pré-seleção de valores de medição:

1cN/ 4 cN/ 10 cN/ 40 cN/ 100 cN/ 400 cN

10 N/ 40 N/ 100 N/ 200 N

– Tensão de leituras: 0,1 – 4s

– Transferência de dados de medição via “wireless” ou cabo

– Ajuste automático do zero

– Intensidade de iluminação de fundo

– Alimentação pela rede AC ou por pack de baterias: construído com  baterias que se carregam automaticamente enquanto  trabalha.
– Autonomia de alimentação por mais de 8 horas.

Interface/ Software:

A nova tela é grande e extensa. Possui um display colorido com todas as funções “touch sreen”

Tela 1 Tensiometro eletronico R - 3000

Start – Menu

Tela 2 Tensiometro eletronico R - 3000

Measuring – Menu para medidas –  Measuring Head 1

Tela 3 Tensiometro eletronico R - 3000

Gráficos de medidas – Graph Measuring Head 1

Tela 4 Tensiometro eletronico R - 3000

Menu de gráficos – Measuring Head 1 e 2

Tela 5 Tensiometro eletronico R - 3000

Menu de gráficos – Measuring Head 1 e 2

Tela 6 Tensiometro eletronico R - 3000

Menu F-METER – Medidas de Fricção (opcional)

Veja mais detalhes sobre o sistema de gráficos do Tensiômetro eletrônico R – 3000 na nossa área de textos técnicos.
