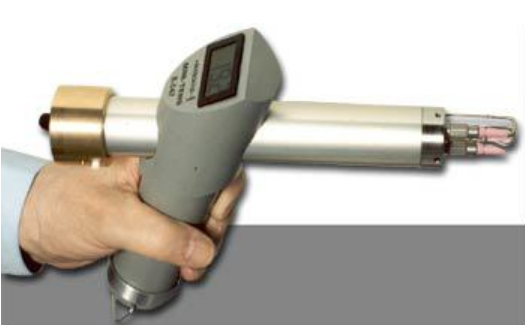

Tensiômetro Mini-tens R-048

Descrição do equipamento

Pequeno, portátil e leve, o tensiômetro Mini-tens é um instrumento destinado à medição da tensão no fio sem oscilação para obter uma leitura de alta precisão. Para medir a tensão são necessários apenas 15mm de comprimento acessível do fio.

Esse tensiômetro portátil é adequado para medições de controle rápido de máquinas processadoras de fios e fibras, tais como:

• Máquinas OE
• Máquinas de malharia
• Máquinas de texturização
• Urdideiras
• Teares
• Retorcedeiras
• Conicaleiras

Características

• Peso: 600g
• Dimensões: 240mm x 200mm x 50mm
• Faixa de medição: 0,5 – 500 cN
• Cabeçotes de medição substituíveis
• Bateria de 9V substituível, com vida útil de 2 anos ou 80.000 medições
• Circuito integrado – “solid state”
• Leitura digital (3 ½ dígitos) em cN/ polegadas/ gramas
• Posição “Hold” integrada para “congelar” a última tensão medida no fio
• Proteção mecânica para sobrecarga de até 300%
• Cabeçote de medição rotativo (90º)
• Guia-fio automático
• Oscilação máxima do fio durante a medição de apenas 0,1mm
• Comprimento disponível para medição no fio: 15mm
• Sinal de saída: 0 – 1V
• Precisão: ± 3%
• Pesos de calibração embutidos: 10 e 50 cN
• Proteção do cabeçote de medição contra quedas acidentais, sobrecarga ou falsa manipulação

Cabeçotes de medição substituíveis (1 cabeçote a sua escolha é incluso na entrega):

• R-048A 0 – 10 cN (0,02 – 10cN)
• R-048B 0 – 50 cN (1 – 50cN)
• R-048C 0 – 100cN (2 – 100cN)
• R-048D 0 – 200 cN (4 – 200cN)
• R-048E 0 – 1000 cN (20 – 1000cN)

Estrutura:

1- Dispositivo guia-fio

2- Valor nominal do cabeçote de medição

3- Parafuso de fixação para o cabeçote de medição

4- Display para a visualização do resultado

5- Anel de calibração 10g

6- Anel de calibração 50g

7- Potenciômetro zero

8- Saída de sinal (0 – 1V)

9- Potenciômetro de calibração

10- Anel deslizante para visualização permanente

11- Botão dupla função:

1º Ponto de pressão – Dados de medição

2º Ponto de pressão – Hold

12-15- Cabeçotes de medição para troca
