Teste de Gelbo de Flexão – GFT – Celtec

O GFT Gelbo Flex Tester é um equipamento desenvolvido para avaliar a durabilidade à flexão e a integridade mecânica de materiais flexíveis, como filmes barreira, laminados e tecidos revestidos, simulando esforços repetidos de torção e compressão. Esse ensaio permite identificar a formação de microfuros, trincas e perda de desempenho de barreira, sendo especialmente útil no controle de qualidade de materiais de embalagem, dispositivos médicos, adesivos, papel, papelão e aplicações têxteis.

Descrição do equipamento:

Normas

Nome	Titulo
ASTM F392/F392M	Standard Practice for Conditioning Flexible Barrier Materials for Flex Durability
ISO 7854	Rubber- or plastics-coated fabrics — Determination of resistance to damage by flexing

Função

O GFT é utilizado para verificar a resistência de materiais flexíveis a esforços repetidos de torção e compressão, permitindo identificar a tendência à formação de microfuros, trincas, falhas mecânicas e perda de propriedades de barreira. É indicado para filmes de embalagem, laminados, materiais para dispositivos médicos, adesivos, têxteis, papel, papelão e estruturas multicamadas.

Funcionamento

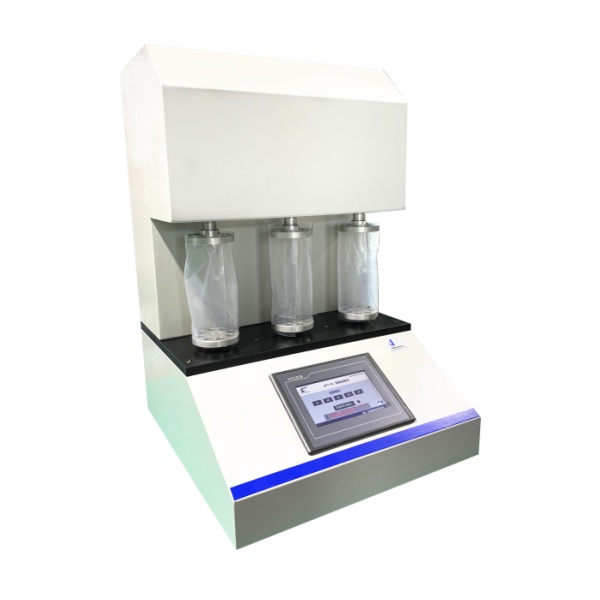

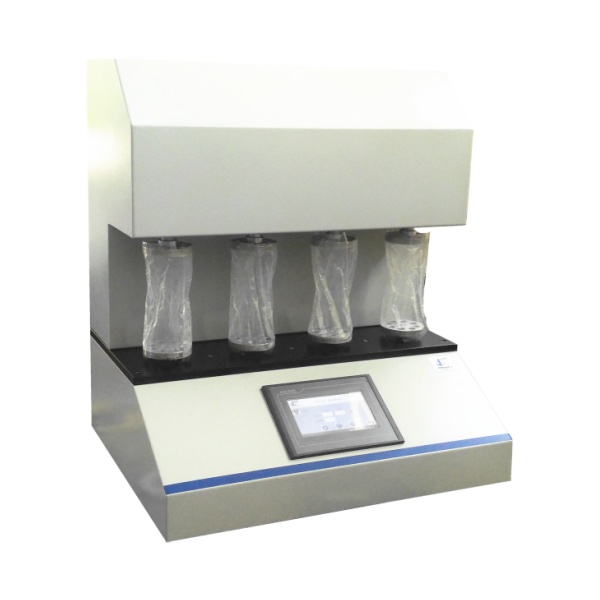

O corpo de prova é preparado em dimensões padronizadas e fixado no equipamento de modo a formar uma geometria cilíndrica. Em seguida, o sistema submete a amostra a movimentos combinados de torção e compressão linear, reproduzindo os esforços mecânicos que o material sofre durante enchimento, selagem, transporte e armazenamento. O método trabalha com ciclos programáveis, incluindo modos A a E, e após o condicionamento a amostra pode ser avaliada quanto à presença de furos, fissuras e degradação das propriedades de barreira.

Opcionais

Configurações com 3 ou 4 estações de ensaio, conforme o modelo
Customização para requisitos especiais de ensaio
Adequações para transformações de automação
Condições programáveis para diferentes níveis de severidade do ensaio, conforme os modos previstos no método de flexão Gelbo

Dados técnicos

Modelos disponíveis: GFT-01 e GFT-02
Ângulo de flexão: 440° (90 mm) ou 400° (80 mm)
Capacidade: 2,5 N·m ou 3,5 N·m, conforme o modelo
Curso horizontal: 80 mm ou 155 mm, conforme o modelo

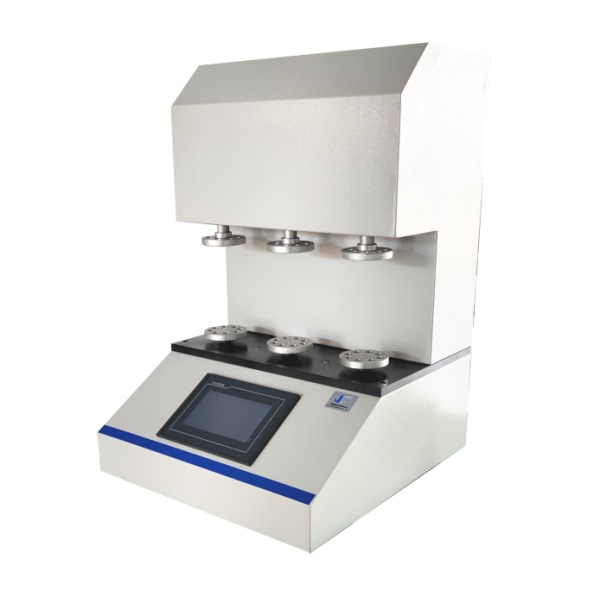

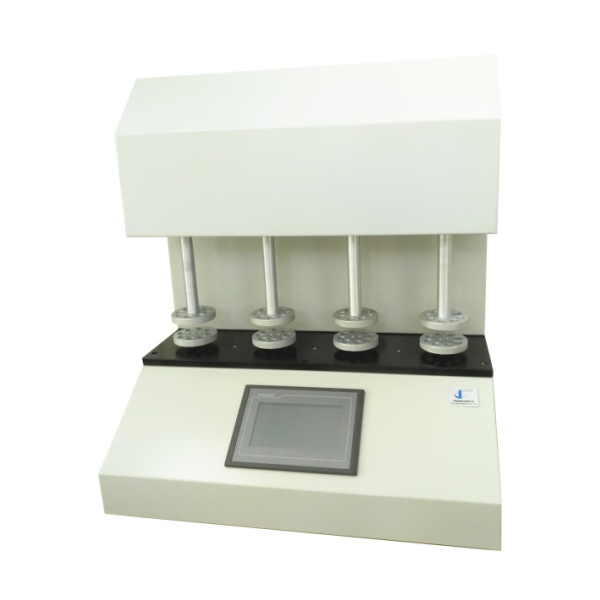

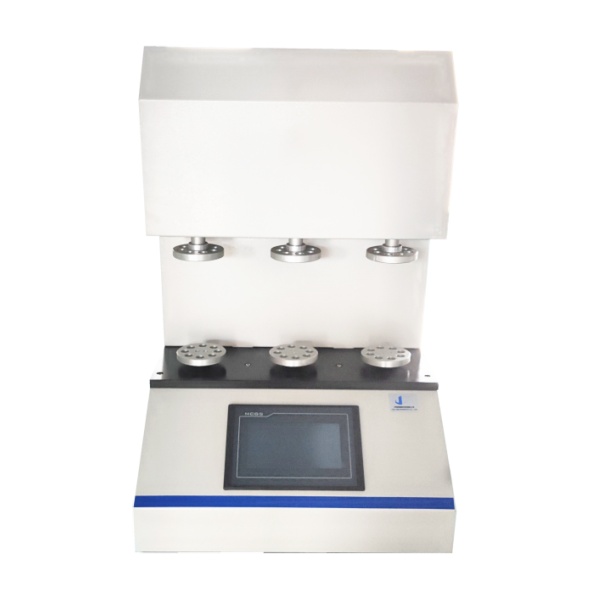

Número de estações: 4 ou 3, conforme o modelo
Tamanho da amostra: 280 × 200 mm
Alimentação elétrica: 110 a 220 V
Controle: PLC com interface touchscreen
Condições típicas do método: 45 ciclos por minuto, com ensaios programáveis de 20 a 2700 ciclos, conforme o nível de condicionamento selecionado
