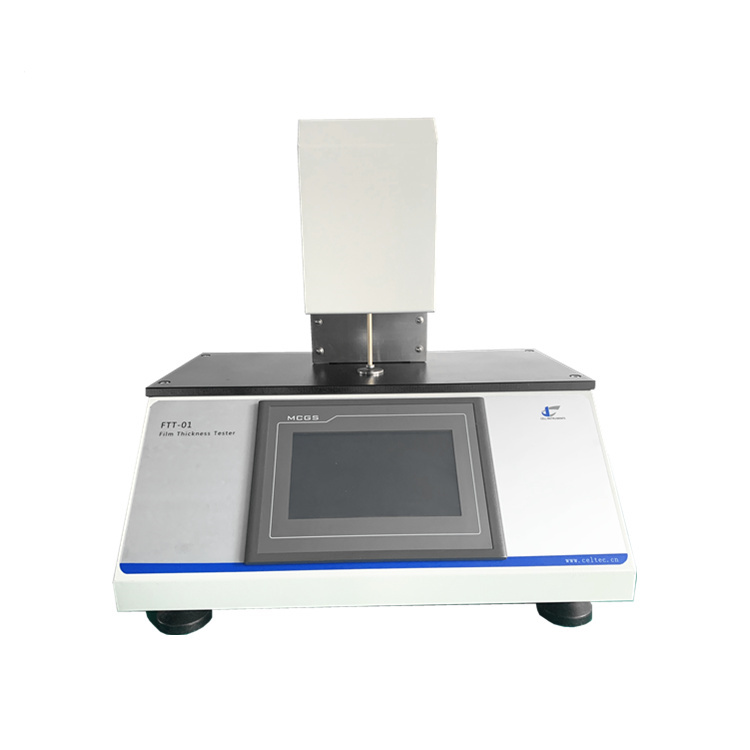

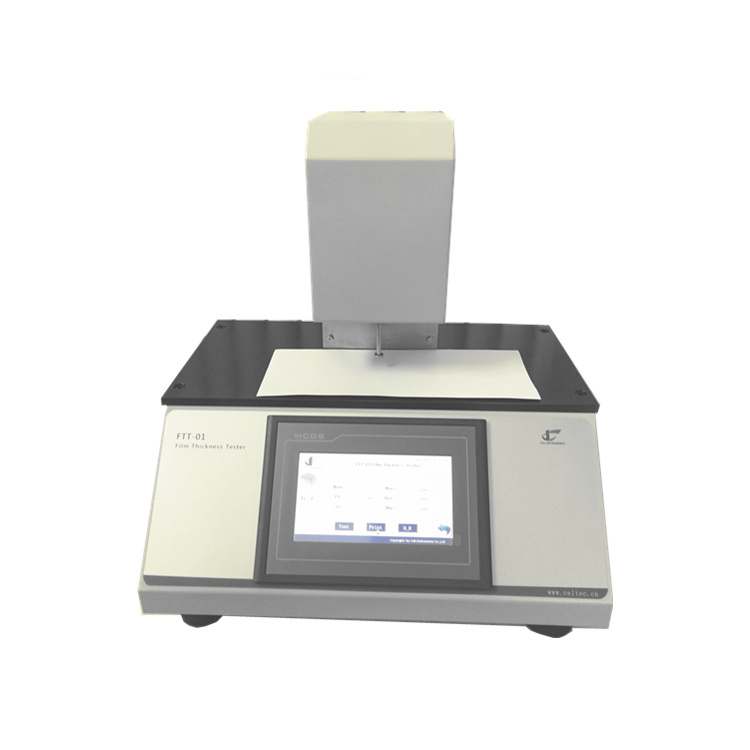

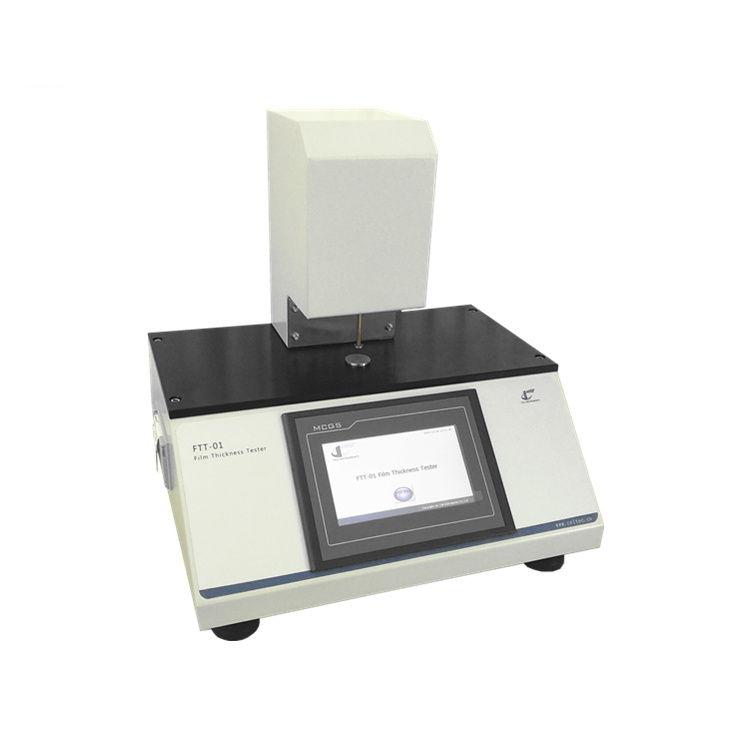

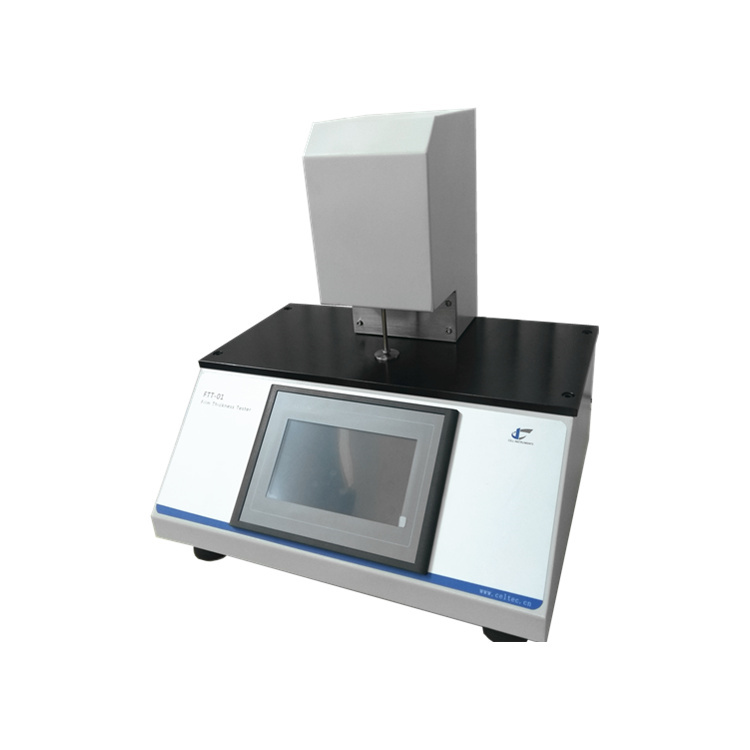

Teste de Espessura de Filmes de Bancada – FTT-01 – Celtec

Normas

As normas associadas a este equipamento e ao tipo de ensaio informado para o modelo são as seguintes.

Função

O equipamento é utilizado para determinar a espessura de filmes, folhas, papéis, papelão e outros materiais planos, fornecendo medições de alta precisão para controle dimensional, inspeção de qualidade e atividades de pesquisa e desenvolvimento em diferentes segmentos industriais.

Funcionamento

O ensaio é realizado pelo método de deslocamento, no qual um sensor detecta a distância entre a superfície da amostra e um ponto de referência. A amostra é posicionada na base de medição e o sistema registra a espessura sem danificá-la. O equipamento opera com controle por PLC e interface HMI touchscreen, possui elevação automática do pé de medição, exibe em tempo real valores como máximo, mínimo, média e desvio-padrão, e pode armazenar e microimprimir os resultados do ensaio.

Opcionais

• Cabeçote de medição plano de 50 mm², 17,5 ± 1 kPa, para filmes
• Cabeçote de medição plano de 200 mm², 50 ± 1 kPa, para papel
• Porta RS232
• Compatibilidade com software opcional
• Alimentação manual ou automática da amostra
• Customização para requisitos especiais de ensaio e automação

Dados técnicos

• Faixa de ensaio: 0 a 2 mm, com possibilidade de customização
• Resolução: 0,1 μm
• Cabeçote padrão: hemisférico
• Cabeçotes opcionais: plano de 50 mm² para filme e plano de 200 mm² para papel
• Pressão dos cabeçotes opcionais: 17,5 ± 1 kPa e 50 ± 1 kPa
• Alimentação elétrica: AC 110 a 220 V
• Sistema de controle: PLC com tela HMI touch
• Recursos de leitura: máximo, mínimo, média e desvio-padrão em tempo real
• Saída de dados: armazenamento interno, microimpressão e RS232 opcional
