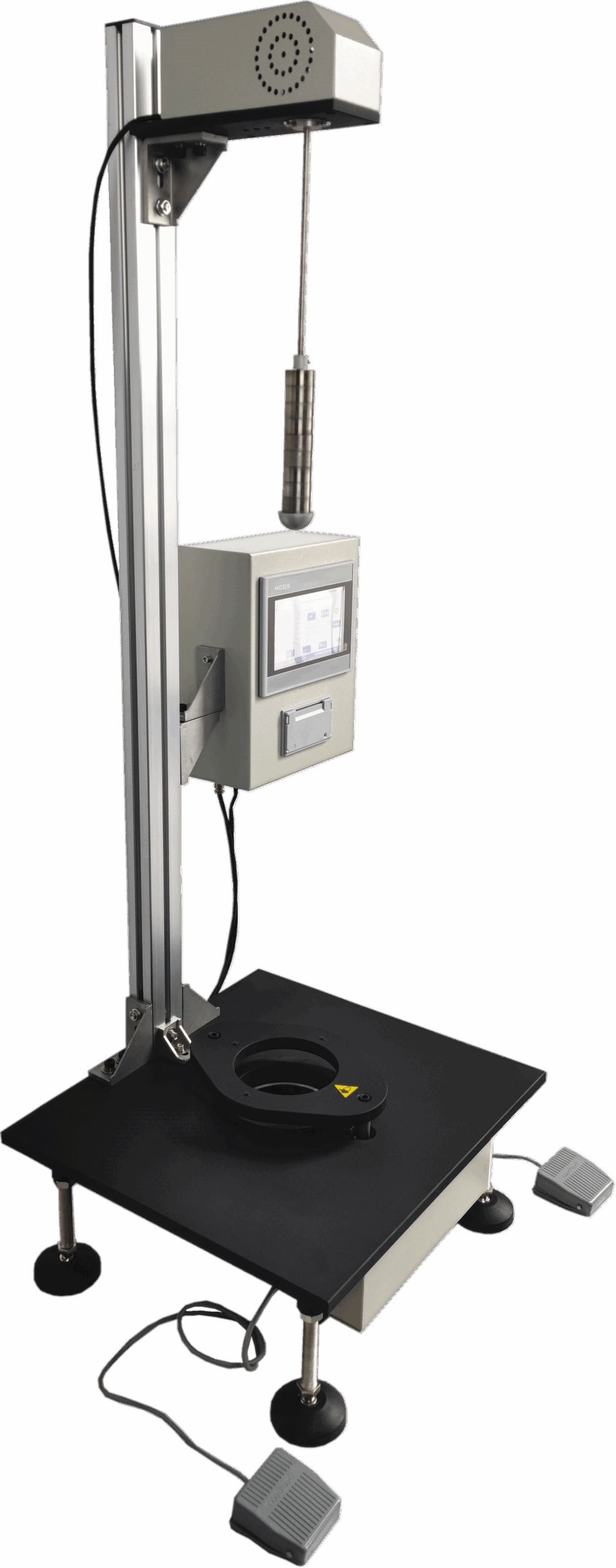

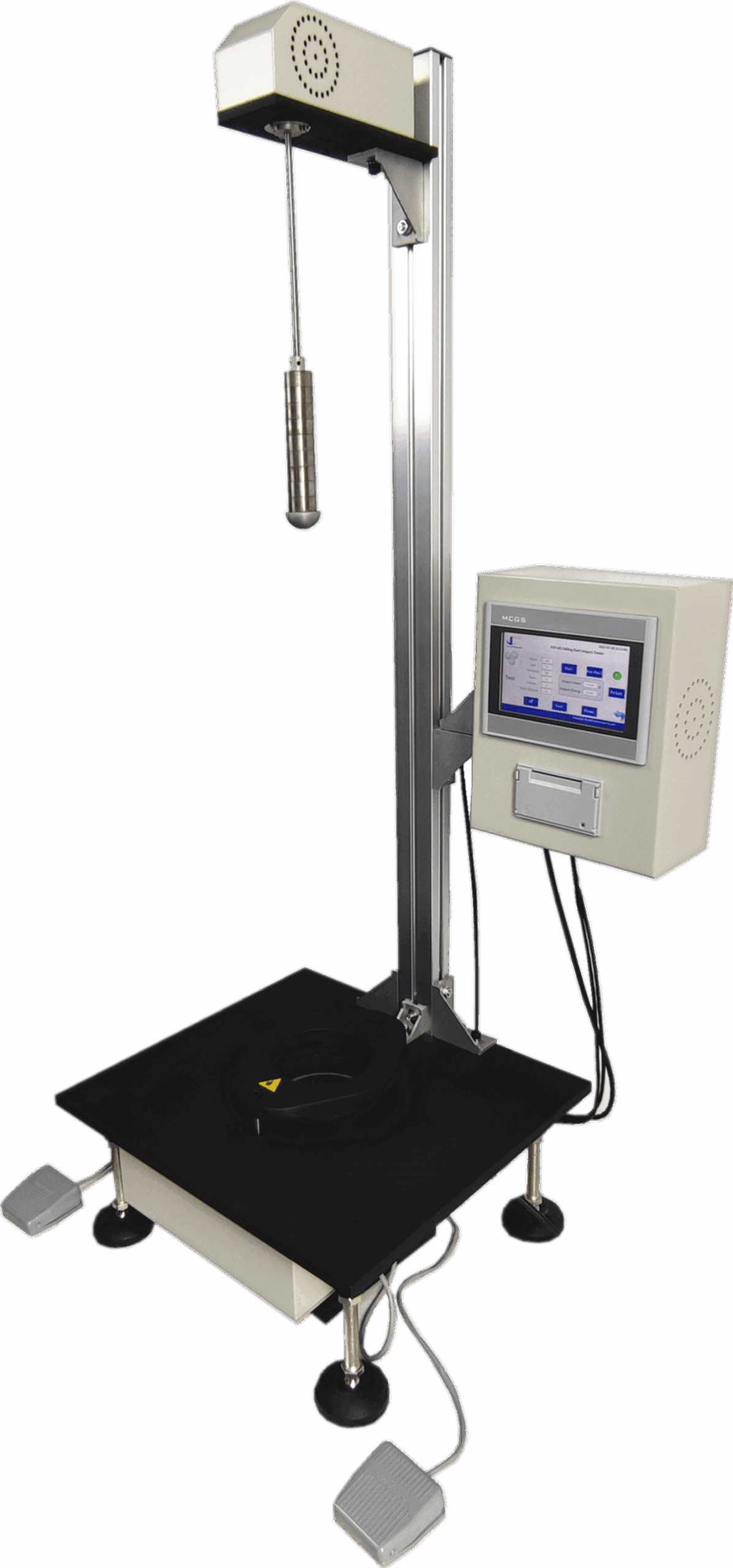

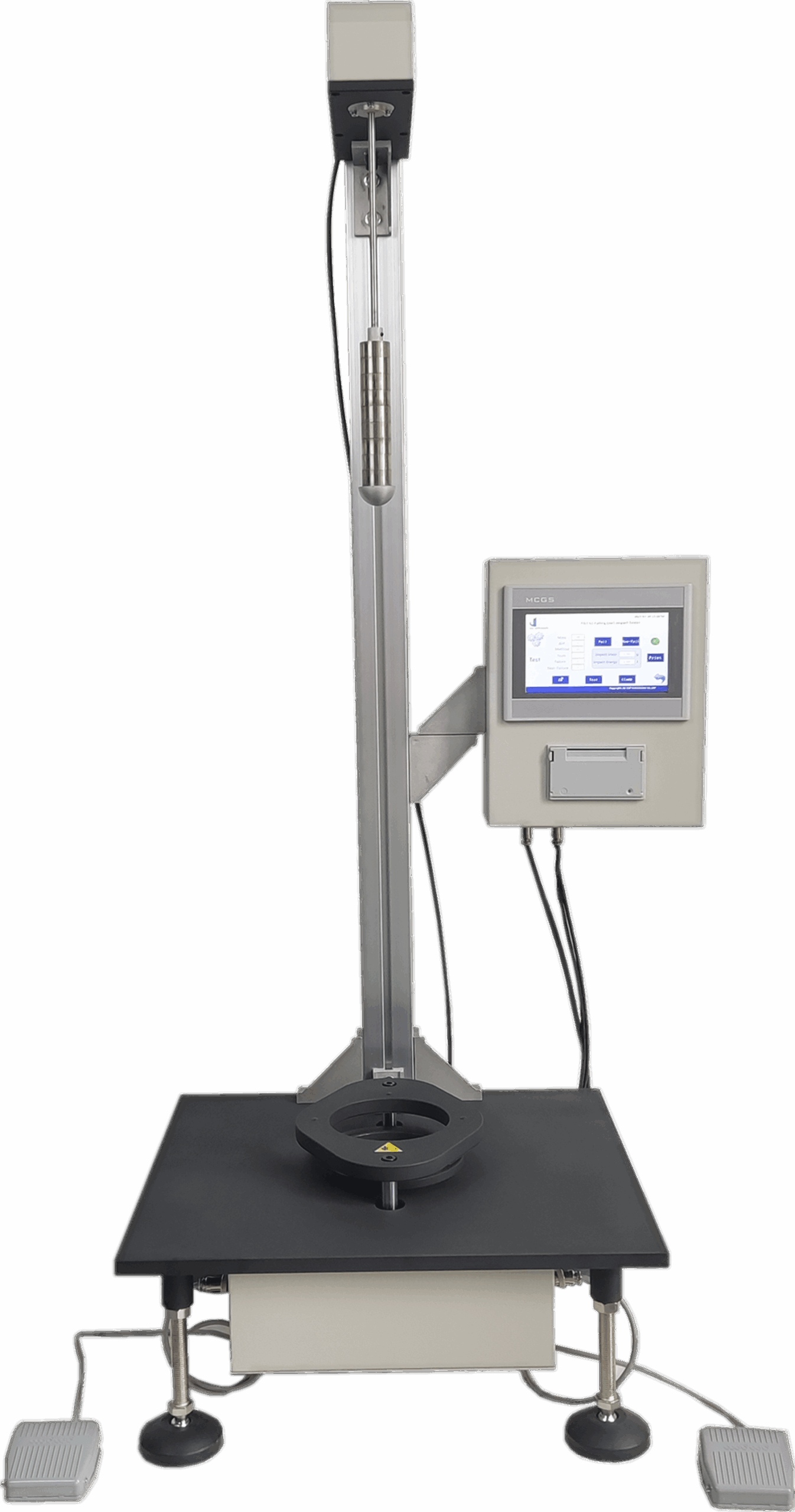

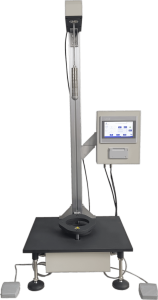

Testador de Impacto de Dardo em Queda – FDT-01 – Celtec

O FDT-01 Falling Dart Impact Tester determina a resistência ao impacto de filmes plásticos e chapas finas pelo método do dardo em queda livre, conforme ASTM D1709, ISO 7765-1, JIS K7124-1 e GB/T 9639.1. Compatível com os Métodos A e B, com garra pneumática e exatidão de 0,1 g, é essencial para o controle de qualidade de filmes de embalagem.

Descrição do equipamento:

Normas

Nome	Titulo
ASTM D1709	Standard Test Methods for Impact Resistance of Plastic Film by the Free-Falling Dart Method
ISO 7765-1	Plastics film and sheeting — Determination of impact resistance by the free-falling dart method — Part 1: Staircase methods
JIS K7124-1	Testing methods for impact resistance of plastics film and sheeting by the free-falling dart method — Part 1: Staircase methods
GB/T 9639.1	Plastics film and sheeting — Determination of impact resistance by the free-falling dart method — Part 1: Staircase methods

As normas definem o método do dardo em queda livre para determinação da resistência ao impacto de filmes plásticos, estabelecendo os Métodos A e B (alturas e diâmetros de dardo distintos) e o procedimento estatístico em escada (staircase) para cálculo da massa de falha em 50% das amostras.

Função

O FDT-01 Falling Dart Impact Tester é um equipamento especializado na medição da resistência ao impacto de filmes plásticos, chapas, filmes compostos, folhas metálicas e papel com espessura inferior a 1 mm. O ensaio de impacto por dardo avalia a capacidade do material de suportar esforços externos súbitos, sendo amplamente utilizado no controle de qualidade de filmes para embalagens.

Funcionamento

O corpo de prova (mínimo de 150 x 150 mm) é fixado pela garra pneumática. Um dardo de diâmetro padronizado (38 ±1 mm no Método A ou 50 ±1 mm no Método B) é liberado em queda livre de altura definida (660 mm ou 1500 mm) sobre o centro da amostra. A massa do dardo é ajustada com pesos incrementais conforme o procedimento em escada, determinando-se a energia de impacto que causa falha em 50% dos corpos de prova, com exatidão de 0,1 g.

Opcionais

Coluna estendida para o Método A
Conjunto de pesos para o Método B
Porta RS232 e linha COM para comunicação de dados
Software para aquisição e análise de dados

Dados técnicos

Métodos de ensaio: A ou B (opcional)
Faixa de teste: Método A: 50 a 2000 g; Método B: 300 a 2000 g
Diâmetro do dardo: Método A: 38 ±1 mm; Método B: 50 ±1 mm
Altura de impacto: 660 mm / 1500 mm
Exatidão: 0,1 g (0,1 J)
Fixação: garra pneumática
Suprimento de ar: 0,6 MPa, tubo PU Ø8 mm
Dimensões do corpo de prova: mínimo 150 x 150 mm
Alimentação elétrica: AC 110 a 220 V, 50 Hz
Dimensões: Método A: 500 x 450 x 1200 mm; Método B: 500 x 450 x 2200 mm (C x L x A)
Configuração padrão: conjunto de pesos padrão do Método A (eixo, cabeçote do dardo, colar de travamento e pesos incrementais), pedais, fusíveis, manual, certificado de calibração e cabo de alimentação
