Testador de Impacto de Esfera em Queda – FBT-01 – Celtec

Normas

Além das normas GB/T listadas, o equipamento atende aos padrões chineses de embalagens farmacêuticas da série YBB (YBB00202005, YBB00212005, YBB00222005 e YBB00232005), que estabelecem o ensaio de impacto por esfera em queda para materiais de blíster e filmes rígidos de uso farmacêutico.

Função

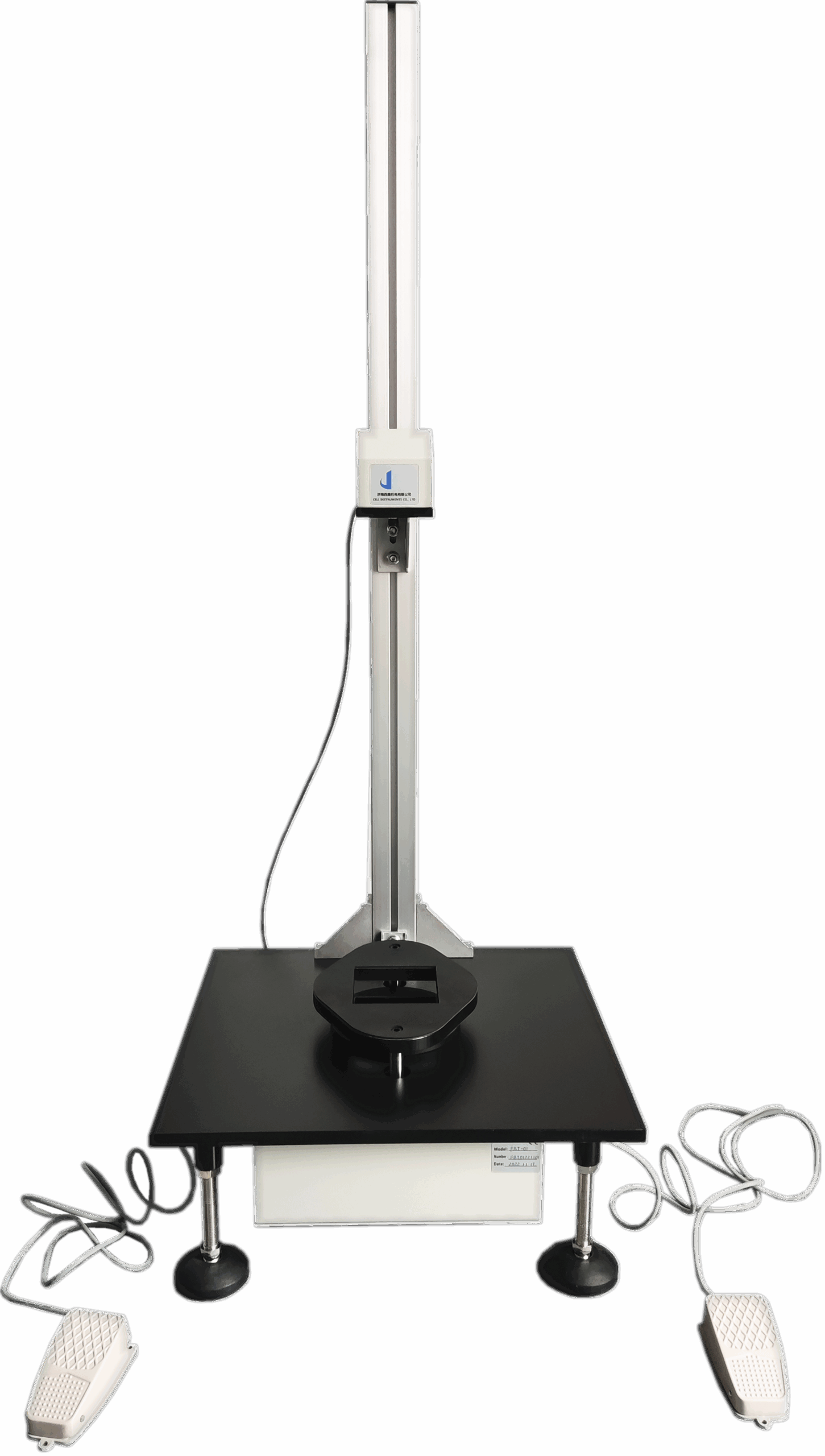

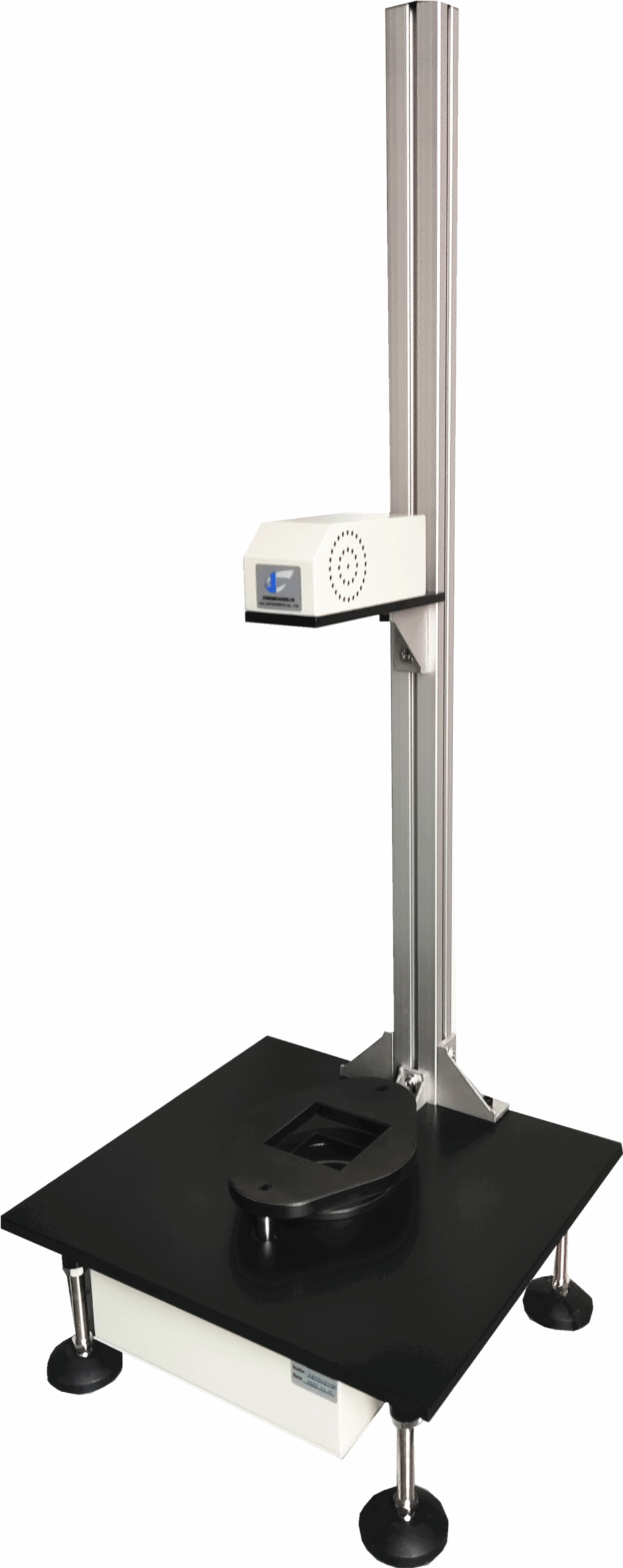

O FBT-01 Falling Ball Impact Tester mede a resistência ao impacto de placas, chapas, compostos, filmes, folhas metálicas e papéis com espessura inferior a 2 mm. O ensaio indica a capacidade do material de resistir à destruição por impacto externo, avaliando sua durabilidade e confiabilidade durante transporte e manuseio. Com adaptações e dispositivos adicionais, também pode avaliar a resistência ao impacto de óculos de proteção, capacetes, protetores faciais, tampas de garrafa e outros produtos.

Funcionamento

O corpo de prova (mínimo de 150 x 150 mm) é fixado pela garra pneumática do equipamento. Uma esfera de aço de diâmetro padronizado é liberada em queda livre de uma altura de ensaio definida (300 a 600 mm, extensível) sobre a amostra. O operador observa o estado de destruição do corpo de prova após o impacto, determinando a aprovação ou reprovação conforme o critério da norma aplicável. Esferas de diferentes diâmetros e massas permitem ajustar a energia de impacto ao material ensaiado, com exatidão de 0,1 g.

Opcionais

• Esferas de aço fora de padrão
• Porta RS232 e linha COM para comunicação de dados
• Software para aquisição e análise de dados
• Compressor de ar

Dados técnicos

• Altura de impacto: 300 a 600 mm (pode ser estendida)
• Diâmetros das esferas: 23, 25, 28,6, 38,1 e 50,8 mm (uma inclusa)
• Exatidão: 0,1 g (0,1 J)
• Fixação da amostra: garra pneumática
• Suprimento de ar: 0,6 MPa, tubo PU Ø8 mm
• Dimensões do corpo de prova: mínimo 150 x 150 mm
• Alimentação elétrica: AC 110 a 220 V, 50 Hz
• Configuração padrão: equipamento, esfera de aço, fusíveis, manual, certificado de calibração e cabo de alimentação
