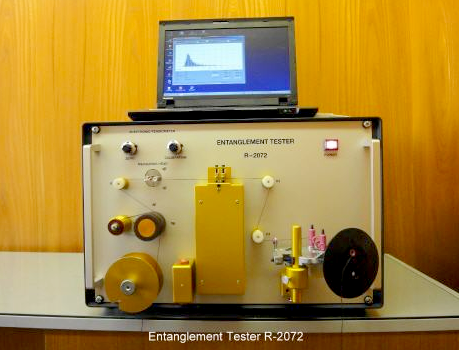

Tangleamento – Entanglement Tester R-2072

Descrição do equipamento

O Entanglement Tester realiza não só apenas medições quantitativas, mas também qualitativas dos nós. Pontos de tangleamento (ou nós) são mostrados através de estatísticas, gráficos ou relatório impresso.

Baseado em um microprocessador com um Tensiômetro eletrônico incorporado e um cabeçote de medição de tensão do fio. O controle e a exibição de todo o processo de medição se dá por meio de um computador.

Efetua a medição totalmente automática da distância entre pontos de tangleamento por metro. Avaliação estatística de todos os dados de medição registrados. Todos os dados podem ser armazenados.

Este instrumento é indispensável para os fabricantes de fios entrelaçados.

Observações gerais:

A produção de fios emaranhados para a fiação e texturização chamam por novas técnicas de medição para determinar a distância entre pontos de compactação.

Método tradicional:

No método tradicional, o fio é atravessado por uma agulha inserida manualmente e puxado através do fio paralelamente aos filamentos até encontrar um ponto de compactação. A distância percorrida pela agulha é então medida. Repetindo esta medição várias vezes, uma média das distâncias entre os pontos de compactação é obtida.

Este método tem as seguintes desvantagens:

• É extremamente demorado e demanda uma técnica com excelente visão
• Não é muito preciso. Quando a agulha é puxada através de pequenos pontos de compactação podem tanto se romper ou abrir, de modo que as distâncias originais entre os pontos não podem mais ser verificadas e ficam distorcidas
• Após cada teste, a respectiva distância deve ser medida e anotada
• Para não danificar os filamentos individuais e realizar testes em condições invariáveis, a tensão do fio e a tensão de transporte a qual indica o ponto de compactação deve ser exatamente mantida. Isso não é possível com o método manual
• Comprimentos de fios maiores não podem ser testados. Por outro lado, o teste em fios de pequenos comprimentos frequentemente fornece resultados insatisfatórios
• Este método é muito trabalhoso. Medições e avaliações levam muitos minutos para cada teste e requerem um técnico treinado.

Método de medição do Rothschild Entanglement Tester:

Este aparelho foi desenvolvido de forma a superar certas dificuldades de alguns métodos de medição. O processo se dá pelas seguintes etapas:

O fio a ser testado passa pelo freio que pré-tensiona o fio de modo que sua tensão seja 0,1cN/den.

Este fio passa pela unidade de perfuração onde é movido para baixo de dois guia-fios, posicionado em duas cavidades e atravessando a agulha. O fio então avança com uma velocidade ajustável, enquanto a unidade de medição verifica a tensão continuamente. Assim que a agulha encontra um ponto de compactação, a tensão do fio se eleva. Um pico de tensão pré-selecionado quando é alcançado, o comprimento medido é registrado, o fio para e a agulha é removida do fio (desce).

O valor do comprimento até esse ponto é armazenado na memória. Este valor é armazenado de modo que possa ser estatisticamente avaliado juntamente com todos os outros valores ao fim do ciclo de medição.

O fio avança por um curto comprimento ajustável, correspondendo ao comprimento do ponto de compactação.

Este processo (perfuração da agulha, avanço do fio, separação da agulha, etc) é repetido até que o número de medidas pré-selecionado (igual 1 ciclo de medição) seja atingido.

No final da série de medições uma estatística geral, gráficos de frequência quantitativa e um histograma podem ser impressos.

Os seguintes valores são medidos e avaliados em cada teste:

• Tangleamento – distância
• Número de tangleamentos por metro
• Máximo – distância de tangleamento
• Mínimo – distância de tangleamento
• Distinção de nós fracos e suaves
• Valores médios
• Coeficiente de variação
• Histograma
• Gráficos de frequência
• Estatística – ciclos
• Estatística – geral

Características

• Dimensões: 520 mm x 450 mm x 360 mm
• Peso: 25 Kg
• Para fios de 30 – 5000 Den
• Realiza até 2500 testes por hora
• Testes físicos do nó
• Medição automática de até 50.000 nós
• Estatística individual e geral
• Determinação da resistência mecânica do nó, distância entre nós, uniformidade
• Detecção e exibição de nós fracos entrelaçados
• Visualização dos dados medidos como valores individuais ou em tabelas
• Avaliação de dados a partir do Windows 2000
• Transferência de dados para um computador com ASCII e Excel
