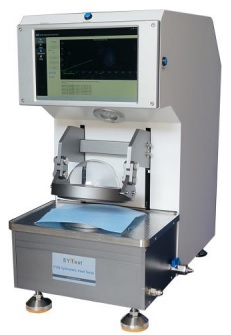

Permeabilidade à água EY20

Mede a resistência de um tecido à permeabilidade de água.

Categorias: , , , , , , , , , , Product ID: 4255


Descrição

Download PDF

       Utilizado para medir a resistência de um tecido à permeabilidade de água sob uma pressão hidrostática. É utilizado em todos os tipos de tecidos incluindo os que são tratados com produtos resistentes ou repelentes à água. A unidade de fixação da amostra pneumática exerce uma forte pressão.

Especificações técnicas:

– Pressão de teste: 0 – 5000 mbar

– Precisão de medida: ± 0,5%

– Leitura: 0,1 mbar

– Teste de gradiente: 1 – 1000 mbar/min

– Sinal de aviso da pressão: 1 – 5000 mbar

– Duração do sinal de aviso: 0 – 999 minutos

– Área de teste: 100 cm² (opcionais: 10 cm², 19,63 cm², 26 cm² e 28 cm²)

– Espessura máxima da amostra: 0 – 20 mm

– Ar comprimido necessário: 6 – 8 bar (limpo e seco)

– Dimensões: Largura: 400 mm – Profundidade: 600 mm – Altura: 650 mm

– Peso: 60 Kg

– Garantia: 24 meses

Tecnologias profissionais:

– Display touchscreen de 7 polegadas, os resultados do teste podem ser enviados e salvos em Excel via Wi-Fi

– Dispositivo de ensaio simples e conveniente designado para proporcionar uma força de aperto superior, para garantir que a água não vaze pelos lados

– Abastecimento de água automático, sensor de nível de água que pode adicionar automaticamente a água para testar a posição horizontal

– Sensores de pressão de alta precisão e sistema de controle de pressão

-Sistema Led de iluminação suave, com ajuste digital de brilho

– Software de teste amigável e conveniente para configurar uma variedade de normas

– Teste pneumático da unidade de fixação da amostra, com alta pressão. Pressão máxima de quatro toneladas

Princípio de teste:

       Uma superfície da amostra em teste é sujeita a uma pressão hidrostática, aumentando a uma taxa constante até três pontos de vazamento aparecerem na outra superfície. A água pode ser aplicada de cima ou abaixo da amostra em teste.

       O aparelho contém um sistema de controle de pressão de alta precisão, que produz uma pressão de teste em um tanque de água interno.

Aplicação:

       Mede a resistência à penetração da água de folhas de plástico, tecidos revestidos e não revestidos, não-tecidos por meio da penetração de água pelo método de teste dinâmico, estático e o método do programa de teste.

Configuração:

– Configuração padrão: Mainbody, unidade de fixação da amostra de 100 cm², Tablet Sansung e Software

– Acessórios opcionais:

EY20-A: Unidade de fixação externa para medições de acordo com as normas ISO 16603, ASTM F 1670, YYT 0700, ASTM F 903

EY20-10: Unidade de fixação da amostra com diâmetro de 10 cm² para medições em pequenas amostras e áreas de teste de abrasão

EY20-19.63: Unidade de fixação da amostra com 19,63 cm² para medições de acordo com BS 3424-26 e BS 3424-29C

EY-26: Unidade de fixação de 26 cm² para medição em amostras pequenas

EY20-28: Diâmetro da unidade de fixação da amostra com 28 cm² para medições de acordo com EDANA 120.2-02 e para medições em pequenas amostras

Tablet:

       Sistema Android, com touch inteligente e operação simples. A comunicação ocorre diretamente via Wi-Fi.

tablet permeabilidade a agua EY20

Software:

Tela principal:

       A tela principal do programa é uma interface de configurações, que inclui itens de testes que comumente utilizam alguns parâmetros. Ao iniciar um novo projeto de teste deve-se primeiro selecionar uma norma para o teste. Pode-se até usar Smartphones para controlar o teste.

tela principal Permeabilidade a agua EY20

Selecionando a norma para o teste:

       A tela de seleção de normas é equipada com todas as normas que este dispositivo atende. O usuário pode escolher qualquer umas dessas normas e em caso de necessidades específicas, o usuário pode customizar seu padrão de teste. A seleção de normas e a interface do programa será mostrada em  diferentes parâmetro, de acordo com a norma.

tela de normas Permeabilidade a agua EY20

Tela de teste:

       Ao entrar na tela de teste pelo Tablet ou Smartphone o dispositivo onde a água está armazenada acende a luz, ajusta suas observações de operação, etc.

       Clicando no botão de teste o procedimento de ensaio ocorrerá de acordo com o padrão e parâmetro de funcionamento pré-determinados, a pressão de ensaio juntamente com o procedimento do teste mudam sob a forma de gráfico.

graficos Permeabilidade a agua EY20

Relatório de teste:

       Os dados do resultado podem ser enviados para um excel podendo assim editá-lo e imprimi-lo.

dados no excel Permeabilidade a agua EY20

Atende às normas:

Norma

Título

AATCC 127 Water Resistance: Hydrostatic Pressure Test
ASTM F 1670 Test Method for Resistance of Materials Used in Protective Clothing to Penetration by Synthetic Blood
ASTM F 903 Standard Test Method for resistance of materials used in protective clothing to penetration by liquids
BS 3321 Method for measurement of the equivalent pore size of fabrics (bubble pressure test)
BS 3424-26 (29A/ 29C) Testing coated fabrics. Methods 29A, 29B, 29C and 29D. Methods for determination of resistance to water penetration and surface wetting
BS EN 20811 Textiles – Determination of resistance to water penetration – Hydrostatic pressure test
DIN EN 20811 Determination of resistance of textile fabrics to water penetration; hydrostatic pressure test (ISO 811)
EDANA 120.2-02
EN 20811 Textiles – Determination Of Resistance To Water Penetration – Hydrostatic Pressure Test
ERT 120-1
ERT 160-0
GB/T 4744 Textiles – Testing and evaluation for water resistance – Hydrostatic pressure method
INDA IST 80.4 Test method for water resistance using hydrostatic pressure test
ISO 1420 A Rubber- or plastics-coated fabrics — Determination of resistance to penetration by water – Method A specifies the procedure for a low and high hydrostatic pressure
ISO 16603 Clothing for protection against contact with blood and body fluids — Determination of the resistance of protective clothing materials to penetration by blood and body fluids — Test method using synthetic blood
ISO 811 Textile fabrics — Determination of resistance to water penetration — Hydrostatic pressure test
JIS L 1092A Testing methods for water resistance of textiles – Low hydraulic pressure test
JIS L 1092B Testing methods for water resistance of textiles – High hydraulic pressure test
NF G07-057 Textiles. Determination of resistance to water penetration. Hydrostatic pressure test
YYT 0700
