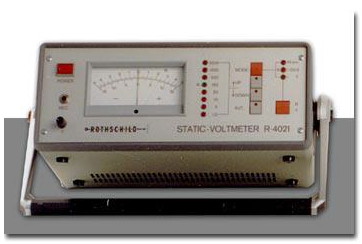

Medidor Eletrostático – Static Voltmeter R-4021

Descrição do equipamento

As cargas eletrostáticas em materiais sintéticos podem causar grandes dificuldades para os produtores, processadores e usuários (público e industrias). Estes materiais quando carregados são de difícil processamento e manuseio, contaminam mais rápido e podem até mesmo causar explosões devido às faíscas.

O Static Voltmeter foi desenhado de forma a contrabalancear estes problemas. A eficiência dos acabamentos antiestáticos, em particular, pode ser medida com exatidão. Foi desenvolvido especialmente para medir voltagens eletrostáticas e também voltagens DC de fontes de alimentação com uma resistência incremental extremamente alta.

Esse medidor eletrostático permite uma determinação instantânea de todas as voltagens ocorrentes sem a adição de qualquer outro instrumento. Além disso, as propriedades antiestáticas de preparações aplicadas em produtos sintéticos podem facilmente ser testadas e controladas.

Com o Rothschild Static Voltmeter é possível realizar uma exata e eficiente verificação das cargas eletrostáticas durante e depois a produção e processamento. Com a Interface/Software 4021A/d todos os dados medidos podem ser estatisticamente processados e avaliados, e também apresentados graficamente no PC (Desde o Windows 2000/ Excel).

Esse aparelho foi especialmente desenvolvido para testes de propriedades físicas de fibras tais como a poliamida e o poliéster, por exemplo. É particularmente bom para o uso na indústria têxtil e química. Também é usado com sucesso em institutos de pesquisa e laboratórios de desenvolvimento. Em refinarias, tanques de estocagem, moinhos de pó, etc, este equipamento é usado para detectar riscos de explosão.

Uma checagem exata e eficiente das cargas eletrostáticas é possível durante a produção e processamento de:

• Fibras sintéticas
• Químicos
• Plásticos
• Folhas de alumínio
• Tapetes
• Acabamento de pisos
• Etc

Características

• Eletrodos especiais para a medição de resistência de – Display para valores positivos e negativos
• Medições específicas de carga
• Medições de cargas corporais
• Medição de 1 – 50.000V estáticos
• Testes eficientes de preparação antiestática podem ser combinados com medições usando o Medidor de atrito – Friction Meter R-3088
• Processamento de dados estatísticos, gráficos e avaliação no PC
• 9 faixas de medição de campos estáticos a partir de 1v/cm
• Proteção de sobrecarga incorporada
• Leitura de polaridade para todas as aplicações (fio, fibra, tapetes, etc)
• Cargas eletrostáticas em fitas, fios individuais e outras superfícies em movimento podem ser medidas com os diferentes eletrodos
• Zero estável, independente de cabos e variação de temperatura
• Medições isoladas podem ser feitas com eletrodos especiais em fios, fitas, acabamento de pisos, etc
• Resistência, medição de condutividade e verificação de acabamentos antiestáticos
• Para R+D e controle de qualidade com padrões internacionais (norma US)

Princípio de medição:

Um condensador converte a carga eletrostática em uma voltagem alternante proporcional. Um sistema eletromagnético com uma amplitude constante ativa uma placa condensadora. Devido as variações, uma voltagem alternante proporcional a voltagem DC aplicada é gerada no eletrodo condensado em movimento, que é conectado a um ponto de referência comum do dispositivo de medição via uma resistência ôhmica.

Através de um divisor de voltagem nesta resistência, a voltagem disponível pode ser variada de acordo com a necessidade do operador. A voltagem alternante obtida neste modo é amplificada por vários estágios e indicada no galvanômetro.

Arranjos para medição:

O Static Voltmeter é desenhado de forma com que um grande número de medições possa ser feito por ele e seus vários eletrodos. Alguns eletrodos e dispositivos de medição estão descritos abaixo:

• Medição de campo: Tendo conectado o eletrodo de medição de campo, o tamanho e direção de um campo eletrostático pode ser determinado.
• Medição do potencial de superfície: O eletrodo de contato mede uma carga eletrostática sendo gerada na superfície do material em movimento.
• Medição de cargas eletrostáticas em pessoas: O eletrodo também pode medir cargas presentes em corpos humanos geradas ao andar, se movimentar, etc.
• Medição de cargas eletrostáticas em fios e fitas: O eletrodo é usado para medir cargas em fitas e fios individuais.
• Medição de alta tensão: A escala de medição de 5.000V pode ser estendida para 50.000 V pelo uso de um eletrodo de alta tensão.
• Medição de resistência: A resistência específica de todos os corpos carregados é determinável através de um dispositivo especial oferecendo todas as medições de resistência possível até 10 Ohms. Este método de medição é especialmente importante para a eficácia nos fios, fitas, tecidos e acabamento de pisos.
• Determinação de carga específica: Um processo de descarga periódico é ativado por um dispositivo que permite a determinação de valores de cargas específicas.
