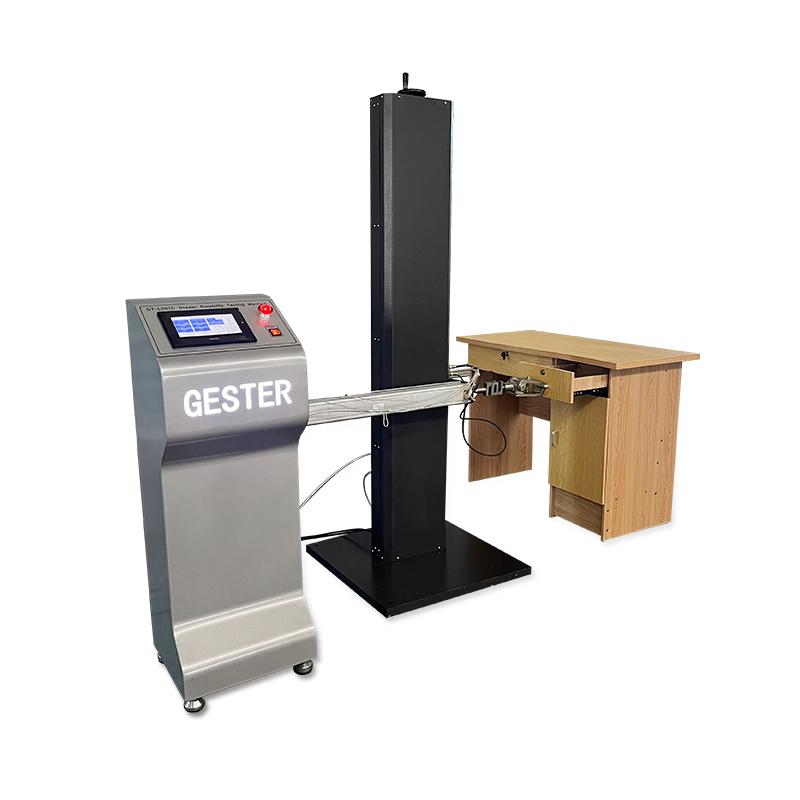

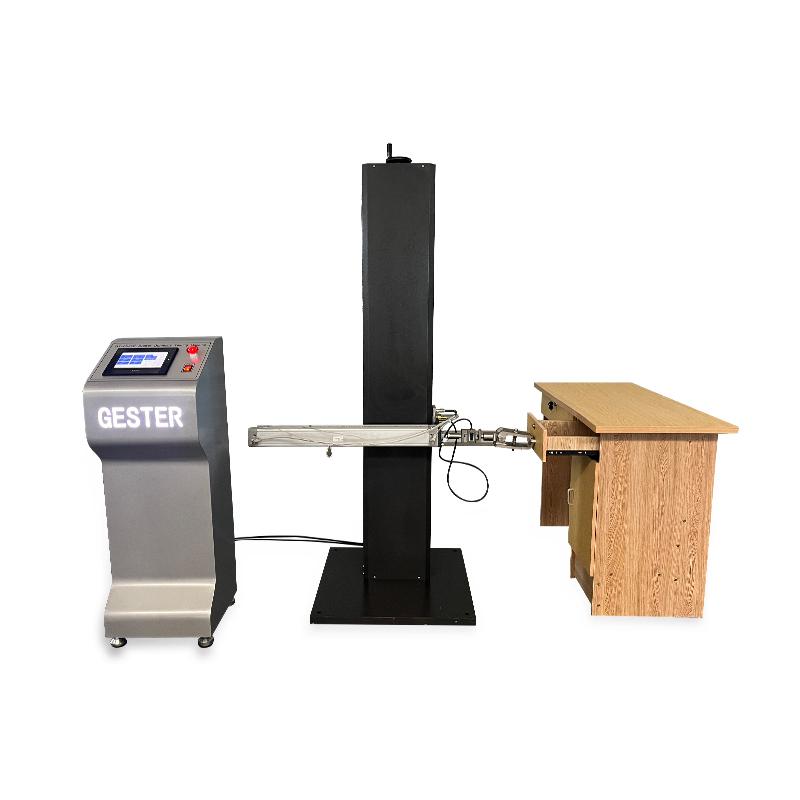

GT-LD01C – Máquina de Teste de Durabilidade e Resistência de Gavetas

O GT-LD01C é um equipamento robusto projetado para testar a durabilidade e resistência mecânica de gavetas, escrivaninhas, armários e guarda-roupas. Ele simula operações repetitivas de abertura e fechamento, monitorando o desempenho estrutural do mobiliário.

Descrição do equipamento:

Descrição do equipamento

Normas

Norma	Título
BIFMA X5.3	Tests for drawer durability (BIFMA X5.3)
BIFMA X5.5	Tests related to drawer’s strength (BIFMA X5.5)
GB/T 10357.5	Domestic Chinese standard for furniture drawer tests
ISO 7170	Furniture — Storage units — Test methods for drawer units
BIFMA X5.6-10.2	Additional relevant BIFMA test (especificação fornecida)

Função

O GT-LD01C foi projetado para avaliar a durabilidade e resistência de gavetas, escrivaninhas, armários e roupeiros. Ele simula ciclos repetitivos de abertura e fechamento, quantifica a robustez estrutural e mede a longevidade mecânica da gaveta.

Funcionamento

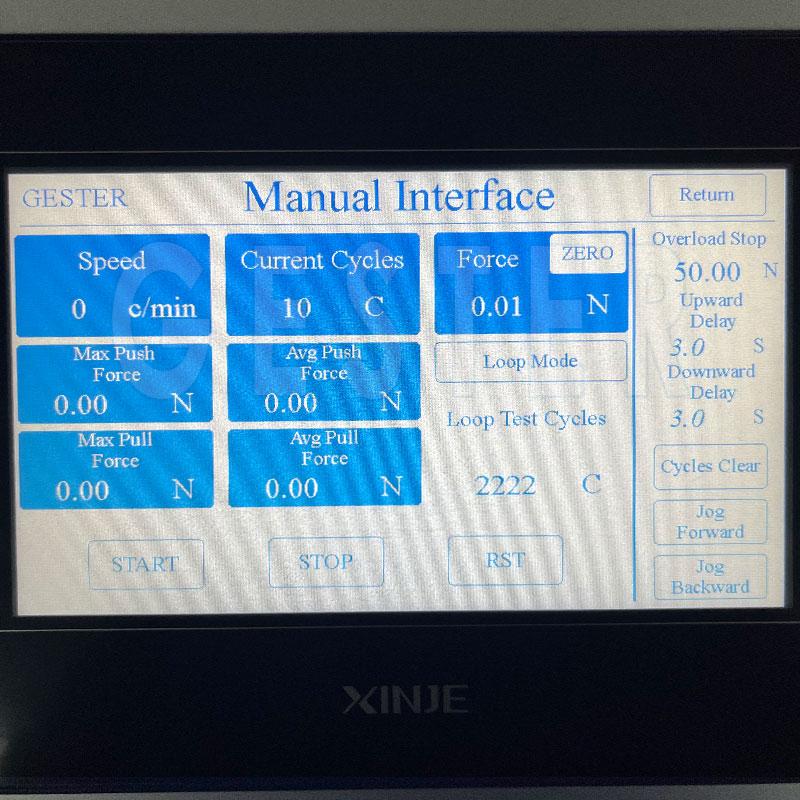

Controlado por PLC com interface touchscreen: operação intuitiva e fácil configuração dos parâmetros de teste.

Permite controlar o tempo de ciclo, curso constante, frequência de operação e exibição da força aplicada.

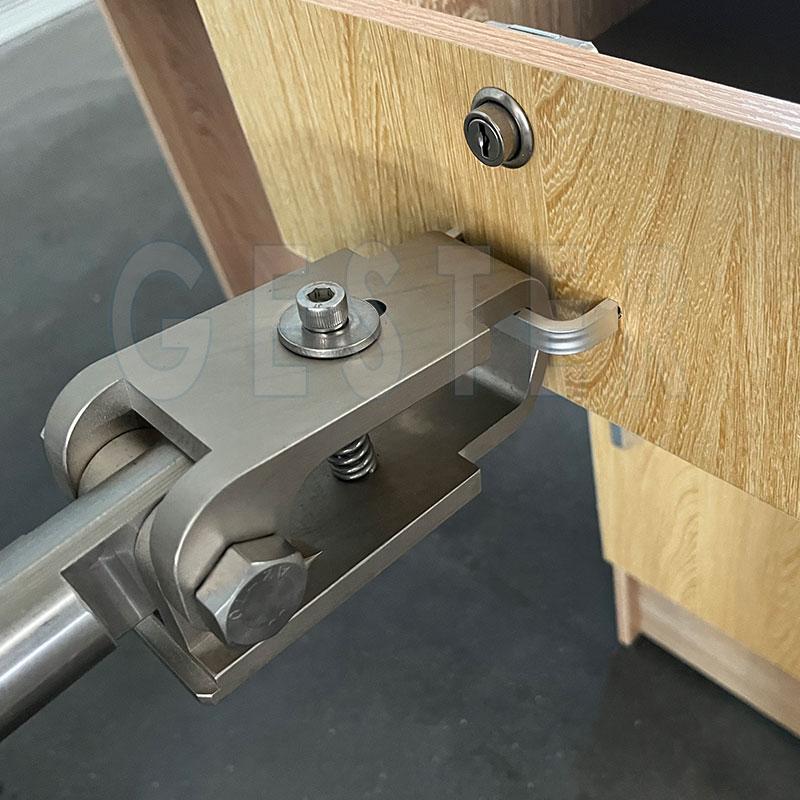

Utiliza cilindros pneumáticos como sistema de acionamento e um sensor de força de alta precisão (load cell) para detectar instantaneamente os valores de carga aplicados, ajustados por uma válvula reguladora de pressão de precisão.

Dados técnicos

Modelo:

GT-LD01C

Dispositivo de acionamento:

cilindros pneumáticos

Curso máximo (Max. Stroke):

600 mm

Celula de carga (Load cell):

1 kN (marca Celtron)

Altura de teste:

entre 24 cm e 160 cm

Velocidade:

entre 1 e 15 ciclos por minuto (CPM)

Método de controle:

PLC + controle por tela sensível ao toque (touchscreen)

Dimensões:

aproximadamente 160 cm × 80 cm × 160 cm

Peso:

150 kg
