Usado para testar a resistência térmica e resistência à umidade dos têxteis, incluindo combinações de tecidos multicamadas, como têxteis, vestuários, roupas de cama, etc…
| Norma | Título / descrição original |
|---|---|
| ASTM F1868 | Standard Test Method for Thermal and Water-Vapor Resistance of Clothing Materials Using a Sweating Hot Plate |
| ASTM D1518-11a Option 2 | Standard Test Method for Water Vapor Transmission of Textile Fabrics (Sweating Hot-Plate Method) |
| ASTM D1518 | — |
| CEN TR 16422 | Technical Report “Textile — Measurement of interactions between clothing and environment — Test methods for measuring heat and moisture transfer by means of sweating guarded hotplates” |
| EN 343 | “Protective clothing — Protection against rain” (relacionado à penetração de água / propriedades respirabilidade) |
| EN 31092 | “Clothing — Physiological effects — Measurement of thermal and water vapour resistance under steady state conditions (sweating guarded-hotplate method)” |
| GB /T 11048 | — |
| ISO 11092 | “Textiles — Physiological effects — Measurement of thermal and water vapour resistance under steady state conditions (sweating guarded hot-plate method)” |
| ISO 13029 | — |

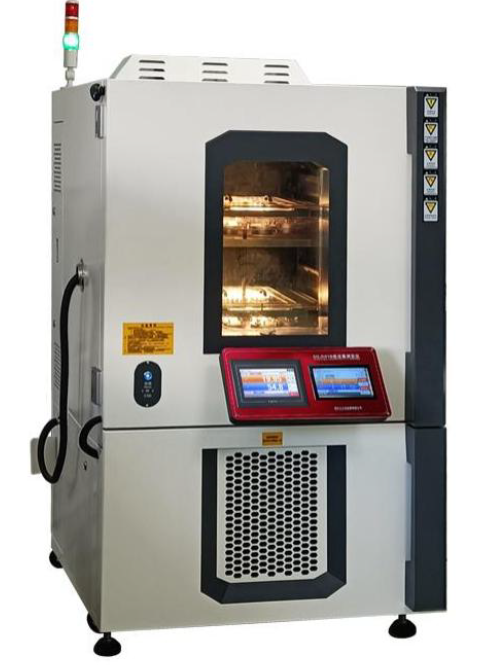

O equipamento simula a troca de calor e vapor entre a “pele” e o tecido, numa condição estável, para determinar resistência térmica (Ret / Rct) e resistência ao vapor de água (Resistência à umidade) dos materiais têxteis, filmes, revestimentos, espumas ou montagens multi-camadas.
Em outras palavras, ele avalia o quanto um tecido “respira” ou permite a passagem de calor e vapor, o que influencia diretamente o conforto térmico da peça (como roupas, revestimentos, tecidos técnicos).
O equipamento possui uma plataforma aquecida (hotplate) feita de bronze poroso (sinterizado), que simula a superfície da pele humana.
Ao redor da placa de teste existe uma “guarda térmica” (guard plate) também de bronze poroso, que ajuda a limitar a dissipação lateral de calor, assegurando que o fluxo de calor seja predominantemente vertical através da amostra.
A altura da placa é ajustável via acionamento motorizado para manter a amostra e a proximidade correta entre o fluxo de ar e a superfície.
O sistema está inserido dentro de uma câmara climaticamente controlada, que mantém temperatura do ar, umidade relativa, velocidade do ar e condições estáveis durante o teste.
Em operação “seca”, o fluxo de calor da placa para o tecido e enfim para o ambiente é medido e, com correções, permite calcular a resistência térmica (Rct).
Em operação “suada” (wet mode), a placa aquecida é alimentada com água (através de uma membrana permeável ao vapor mas não à água líquida). A água evapora e passa como vapor através da amostra. A energia necessária para manter a temperatura da placa indica a taxa de evaporação, que pode ser usada para calcular a resistência ao vapor (Ret).
A instrumentação interna (sensores de temperatura, controle dos elementos aquecedores, sensores de fluxo de ar, sensores de umidade) monitora continuamente e ajusta as variáveis para manter condições de equilíbrio.
Os resultados (Ret, Rct, temperaturas, etc.) são apresentados via interface do equipamento ou software de controle.
Opcionais / Itens de pedido (Ordering Information)
Painel de fibra calibrada (“Calibrated Resin Bonded Fiber Board”, dimensões 300 × 300 × 28 mm) como padrão de calibração.
Espumas de correção de borda (“Edge Correction Foams”, pacote com 10 diferentes espessuras) — destinadas a minimizar efeitos de borda na medição.
Filmes de celofane (Cellophane Sheets, pacote de 250) para uso em testes de resistência ao vapor ou laminações.
Dados técnicos / Especificações físicas
| Parâmetro | Valor |
|---|---|
| Dimensões do equipamento (L × P × A) | 1260 mm × 950 mm × 1800 mm |
| Peso | Aproximadamente 500 kg |
| Intervalo de resistência térmica (Rct) medível | ~0,002 a 2,0 m²·K/W |
| Intervalo de resistência ao vapor (Ret) medível | ~5 a 1000 m²·Pa/W |
| Tamanho máximo de amostra | Geralmente até 250 mm × 250 mm (e espessura até ~70 mm) |
| Espessura máxima da amostra | 70 mm |
| Placa de teste (hotplate) | Bronze poroso sinterizado de 3 mm |
| Placa de guarda (guard plate) | Bronze poroso sinterizado, temperatura controlada (≈ 35 °C) |
| Altura do duto de ar acima da plataforma de trabalho | 55 mm ± tolerância |
| Faixa de temperatura do ar ambiente | ~ 18 °C a 40 °C (para testes térmicos/vapor) |
| Umidade relativa do ar | Geralmente entre ~30 % a 70 % RH (com tolerância) |
| Velocidade do ar sobre a amostra | ~1,0 m/s ± 0,05 m/s (medido ~15 mm acima da plataforma) |
| Alimentação elétrica | 230 VAC, 50/60 Hz, corrente de 20 A (monofásico) |
| Requisitos de água | Água desionizada ou destilada para o modo suado / evaporação |
| Meio de resfriamento / fluido auxiliar | Uso de antifreeze ou sistema de refrigeração auxiliar, conforme projeto local |
