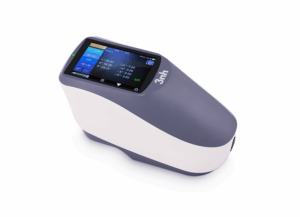

Espectrofotômetro de Rede (Grade) YS3060 com UV SCI/SCE e Bluetooth – 3NH

Descrição do equipamento

Diferencial do YS3060

Possui fonte de luz UV, permitindo medir materiais fluorescentes.

Opera em modos SCI e SCE, avaliando cor com e sem brilho.

Usa Rede DIfrativa (grating) para maior precisão espectral.

Conectividade Bluetooth e USB, facilitando integração e transferência de dados.

Duas aberturas de medição (8 mm e 4 mm), adaptando-se a diferentes tamanhos de amostras.

Alta repetibilidade (ΔE ≤ 0,03) e estabilidade entre instrumentos (ΔE ≤ 0,15).

Normas

Função

Este equipamento serve para medir e analisar cores com alta precisão, inclusive componentes ultravioleta (UV), em superfícies refletivas. Suas funções principais incluem:

Medição espectral de refletância (400–700 nm), com inclusão / exclusão de componente UV

Cálculo de valores colorimétricos (por exemplo, CIE Lab*, XYZ)

Comparação entre amostras (diferença de cor, metamerismo)

Modos de medição:

SCI / SCE (reflexo especular incluído ou excluído)

Ajuste de cores, controle de qualidade de produção

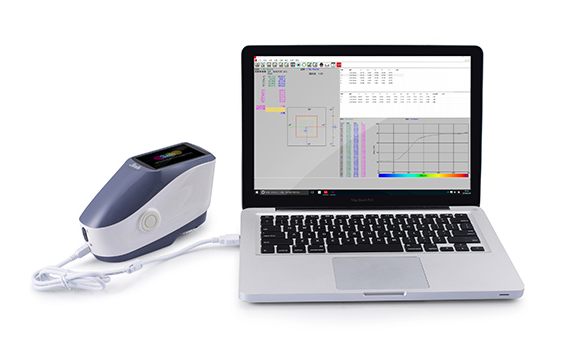

Conectividade via Bluetooth e USB para integração a sistemas de gestão de cor

Funcionamento

O funcionamento do YS3060 envolve:

Iluminação difusa (com LED combinado + UV) que incide sobre a amostra com geometria difusa di:8°, de:8° (isto é, ângulo de emissão difusa e ângulo de observação de 8°).

Uso de rede (grade) côncava para dispersão da luz em diferentes comprimentos de onda (modo espectrofotométrico por grade).

Detecção por sensor CMOS de matriz dupla (256 elementos) que capta intensidades espectrais por comprimento de onda (intervalo de 10 nm).

Conversão dos dados espectrais em valores colorimétricos (Lab*, ΔE, etc.) e cálculo de índices como brancura (WI), amarelecimento (YI), opacidade, metamerismo etc.

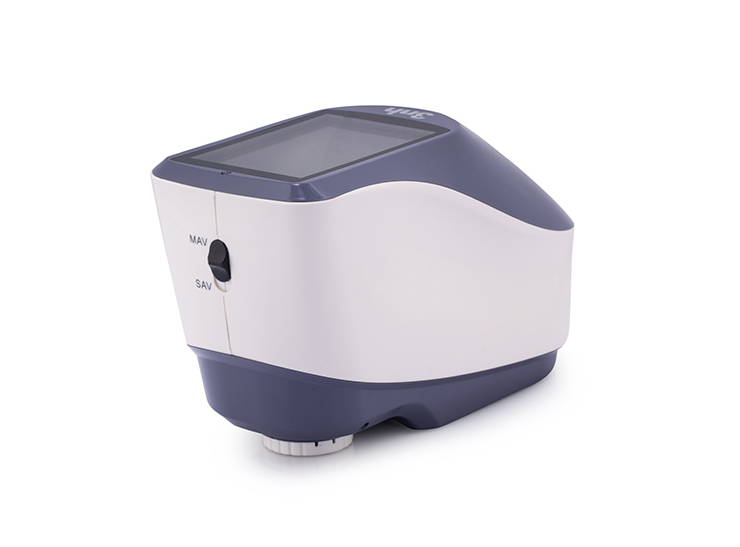

O instrumento permite a utilização de aberturas de medição (com 8 mm ou 4 mm) para adaptar-se ao tamanho das amostras e otimizar a precisão.

As medições podem ser realizadas nos modos SCI e SCE, permitindo a avaliação da influência do reflexo especular (brilho superficial) nas amostras. / componente especular sobre a cor medida.

Opcionais

Os acessórios / opcionais compatíveis incluem:

Impressora micro para relatórios diretos no local

Caixa de teste para amostras em pó (“powder test box”)

Aberturas personalizadas (outros diâmetros além de 8 mm / 4 mm)

Software PC com funções estendidas de análise de cor

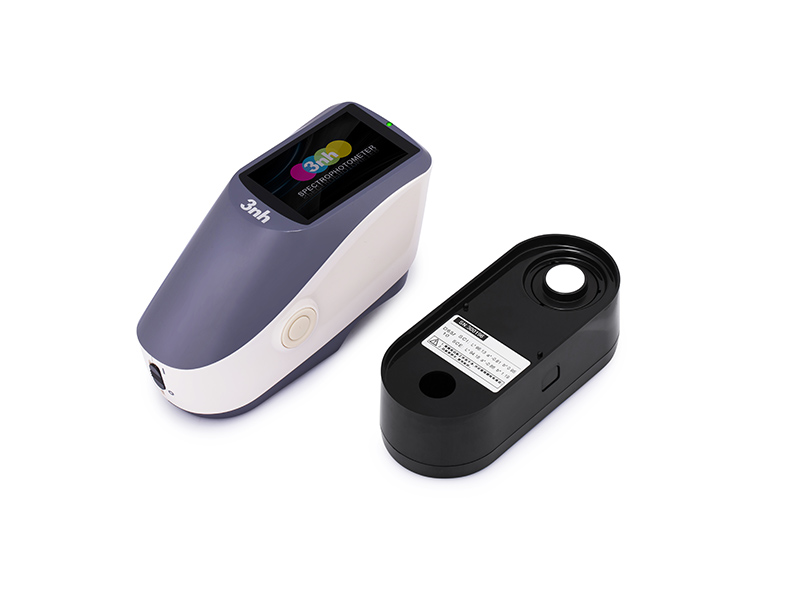

Placas de calibração branca e preta adicionais

Estojo ou maleta de proteção

Dados técnicos

Geometria óptica:

difusa 8° / observação 8° (di:8°, de:8°)

Esfera integradora:

48 mm de diâmetro

Fonte de luz:

Sistema de LEDs combinados, com opção de medição com ou sem componente UV

Modo espectrofotométrico:

Elemento óptico: rede de difração côncava holográfica, responsável pela dispersão espectral e focalização do feixe incidente.

Sensor:

CMOS de matriz dupla com 256 elementos duplos

Faixa espectral:

400–700 nm

Intervalo espectral (passo):

10 nm

Largura espectral efetiva (semibanda): 10 nm

Faixa de refletância medida:

0-200 %

Aberturas de medição:

dupla — 8 mm e 4 mm (opcionalmente, podendo ser customizado)

Tempo de medição típico:

2,6 segundos

Repetibilidade:

medida no modo SCI, utilizando abertura de medição MAV (Medium Area View): ΔE* ≤ 0,03

Erros entre instrumentos (SCI, MAV):

ΔE* ≤ 0,15

Memória de dados:

armazena até 20.000 medições de amostras (e padrão)

Display / interface:

tela LCD TFT colorida de 3,5”, touchscreen capacitivo

Conectividade:

USB + Bluetooth 4.0 (ou Bluetooth dual mode)

Dimensões:

184 × 77 × 105 mm (comprimento × largura × altura)

Peso:

600 g

Vida útil da fonte / lâmpada LED: ~5 anos / mais de 3 milhões de medições

Bateria:

Li-ion; cerca de 5.000 medições em ~8 horas (uso contínuo)

Ambiente de operação:

0 a 40 °C, umidade até 85 % (sem condensação)

Ambiente de armazenamento:

–20 a 50 °C (sem condensação)
