CTT-E – LH 450

Instrumento de teste dinâmico para medir as propriedades elastoméricas do fio.

Descrição

Download PDF



Aplicações

Fios de filamento

Fios fiados

Elastano

Resistência à tração/ Teste de pontos fracos Resistência à tração/ Teste de pontos fracos Resistência à tração/ Teste de pontos fracos
Alongamento/ Teste de encolhimento Alongamento/ Teste de encolhimento Alongamento/ Teste de encolhimento
Teste de abrasão Teste da formação de Lint Teste de estiro
Coeficiente de atrito fio com pino e fio com fio Coeficiente de atrito fio com pino e fio com fio Coeficiente de atrito fio com pino e fio com fio
Câmera de testes: Tangleamento/ metro   Comprimento                                                                   Quebra de filamento                                                       Teste de loop em fio texturado ao ar        Câmera de testes: Estatísticas de diâmetro, pontos finos, pontos grossos, neps, pilosidade, aparência no quadro negro      Teste de desenrolamento

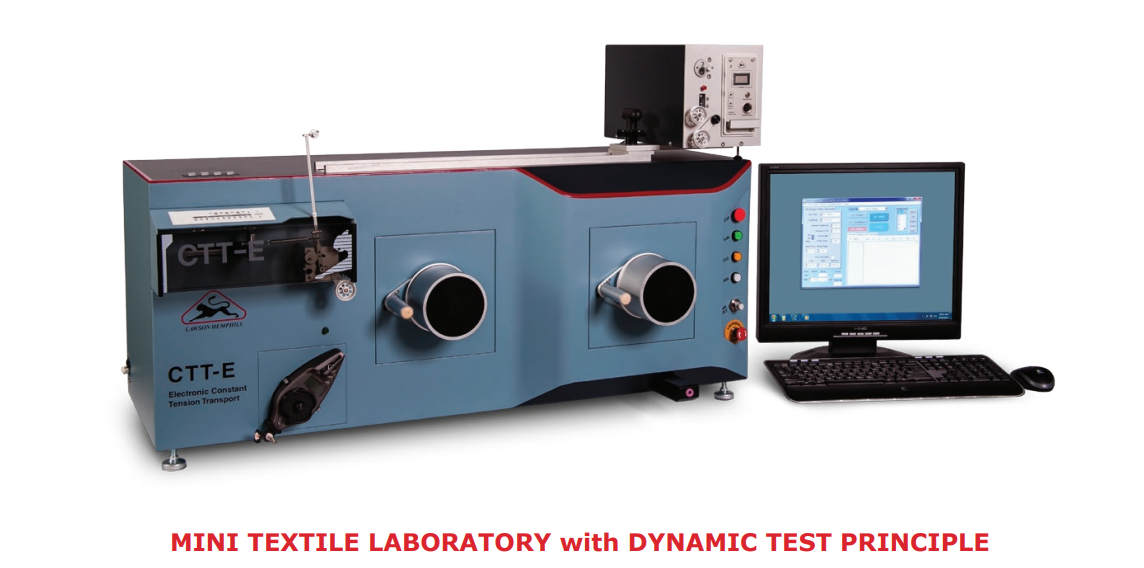

       Mini aparelho têxtil de laboratório com princípio dinâmico de teste

       Fios elastoméricos tem alta propriedade de alongamento e recuperação elástica, que são afetadas pela tensão no fio, produção do tecido ou velocidade de cobertura do fio e tensão de desenrolamento.

       Com transporte constante de tensão para fios elastoméricos, o CTT-E é um instrumento de teste dinâmico, desenvolvido especificamente para o mercado de fios elastoméricos.

       O teste convencional de tração estática pode apenas medir pequenos comprimentos de teste em velocidade mais lenta. Isso não reflete as condições do processo. O CTT-E fornece uma plataforma de teste dinâmico para medir as propriedades do fio e fatores de desempenho, incluindo: relação de tensão, porcentagem de alongamento, pino de fricção, tensão de desenrolamento e encolhimento por ar quente.

       Tem um alcance de velocidade que fornece informações reais sobre o comportamento do fio durante a formação do tecido, cobertura e fator de conforto final do produto.

       O software do CTT-E é usado amigavelmente e fornece dados de tensão do fio em tempo real. Limites de alongamento e atrito aceitáveis/rejeitados podem ser definidos pelo operador.

Princípio e versatilidade:

– Oferece condições dinâmicas de teste que testa cada seção do fio prevendo o seu comportamento e evita alto custo de ensaios

– Habilitado para realizar mais de 10 testes diferentes no mesmo instrumento

– Aplicável para todos os tipos de fios naturais e sintéticos, incluindo algoção, poliéster, poliamida, lã, seda, acrílico, linho, viscose, fios de tapete

– Testes funcionais para fios técnicos como a aramida, carbono, elastano, fibra de vidro e monofilamento.

Operação e características:

– Movimentação eletrônica e sistema de tensão que mantém entre 2g – 700g a tensão de entrada constante e velocidade de teste entre 20 – 500m/min

– Quatro níveis máximos de sensibilidade de tensão diferentes

– Módulos de teste fáceis de instalar, permitem medidas de coeficiente de atrito, contagem de tangleamento para a aparência do fio no mesmo instrumento.

Especificações

Velocidade de teste: 200m/min – 500m/min com sistema de movimentação eletrônico
Tensão de entrada no fio 2g – 700g com quatro diferentes gamas de sensibilidade:   1 (máx. 10g), 2 (máx.100g), 3 (máx, 300g) e 4 (máx. 700g)
Medição da tensão de saída 100g tensão principal (norma para elastano), 1000g tensão principal (norma para todos os outros fios), 5g, 10g ou 250g são avaliáveis
Estiragem/ Alongamento % 25X estiro (2400% alongamento)
Alcance de aplicação Filamento, fio fiado, texturado ao ar, elastano, monofilamento e fio técnico como aramida, carbono e fibra de vidro
Sistema de computador Windows, monitor, teclado, mouse e impressora
Opções Alimentador de fio elastomérico (EYF LH 455)



Modelo

LH-450 Teste de tensão constante

Elétrico 115 – 220 Vac 50 – 60 Hz, 1,2Kw
Ar 70psi (qualidade do instrumento limpo e seco é necessário)
Dimensões 700 x 1050 x 700 mm (28 x 41 x 28 “)
Peso 147 Kg
Dimensões de envio 1600 x 1200 x 1530 mm (63 x 47 x 60″)
Peso de envio 238 Kg

Testes:

– Resistência à tração e teste de pontos fracos

– Teste de alongamento e encolhimento

– Teste de fricção fio com o pino

– Teste de fricção fio com fio

– Teste de abrasão no fio

– Teste de formação de Lint

– Teste de tangleamento

– Teste de análise de fios
