O ensaio de rasgamento Elmendorf mede a força média necessária para propagar um rasgo em um corpo de prova após um corte inicial (entalhe). Ele é muito usado para controle de qualidade e P&D em tecidos, não-tecidos, papel/papelão, filmes plásticos e outros materiais onde a resistência ao rasgo é crítica.
Na prática, o equipamento trabalha com um pêndulo, e a energia gasta para “continuar” o rasgo ao longo de um trecho definido do corpo de prova vira o resultado do ensaio.
Principais normas atendidas (exemplos)
Dependendo do material, é comum trabalhar com normas como:
- ASTM D1424 (têxteis) e ASTM D1922 (filmes plásticos), entre outras
- ISO 13937-1 (têxteis), ISO 1974 (papel), ISO 6383-2 (plásticos), etc.
Modelos disponíveis e diferenças na prática
Abaixo deixo os modelos que você citou, com o tipo de aplicação e os dados técnicos para facilitar a escolha.

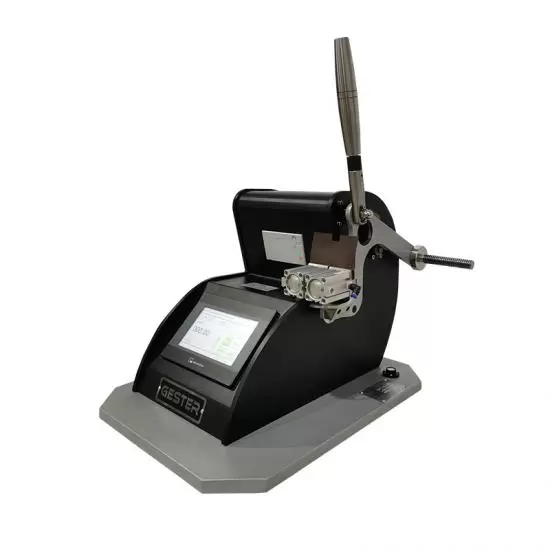

1) GT-C11B — Rasgador Elmendorf Digital (alto desempenho e ampla faixa)
Indicado quando você quer uma solução mais completa (interface moderna, fixação pneumática e ampla faixa de força), para materiais como têxteis, não-tecidos, papel/papelão, filmes finos e outros.
Link do produto (Texcontrol):
https://texcontrol.com.br/produto/gt-c11b-rasgador-elmendorf-digital-para-tecidos/
Destaques técnicos (GT-C11B):
- Faixa de força de rasgo: de 1600 cN até 12800 cN (equivalente a 16 N até 128 N, dependendo da configuração)
- Controle / Interface: tela touch
- Precisão: ≤ ±1% F.S.
- Comprimento do entalhe: 20 ± 0,2 mm
- Comprimento de rasgo: 43 mm
- Fixação do corpo de prova: grampo pneumático
- Alimentação / Potência: AC 220V 50/60Hz – 100 W
- Dimensões (C × L × A): 490 × 430 × 680 mm
- Peso: 50 kg
2) GT-C11A — Elmendorf Eletrônico (touch + controle via PC)
Uma opção excelente para quem quer automação/registro e operação eletrônica (touch + PC), com faixa típica para têxteis e materiais similares.
Link do produto (Texcontrol):
https://texcontrol.com.br/produto/gt-c11a-equipamento-eletronico-de-resistencia-ao-rasgamento-elmendorf/
Destaques técnicos (GT-C11A):
- Faixa de força de rasgo: 16 N / 32 N / 64 N
- Interface: tela touch + controle via PC
- Precisão: ≤ ±1% F.S.
- Entalhe: 20 ± 0,2 mm
- Comprimento de rasgo: 43 mm
- Fixação: grampo pneumático
- Saída: impressora
- Alimentação / Potência: AC 220V 50/60Hz – 100 W
- Dimensões: 560 × 420 × 480 mm
- Peso: 40 kg
3) GT-C10B — Rasgador tipo pêndulo (solução clássica e objetiva)
Modelo de operação mais “direta”, muito usado quando a prioridade é robustez e simplicidade, mantendo o método Elmendorf com faixa até 64 N.
Link do produto (Texcontrol):
https://texcontrol.com.br/produto/gt-c10b-teste-de-rasgamento-tipo-pendulo-caido-elmendorf/
Destaques técnicos (GT-C10B):
- Faixas de força de rasgo (conforme pêndulos):
- 0–16 N (A) / 0–32 N (A+B) / 0–64 N (A+B+C)
- Interface: tela touch
- Fixação: manual (manual clamp)
- Comprimento de rasgo: 43 mm
- Alimentação / Potência: AC 220V – 50Hz – 20 W
- Dimensões: 400 × 210 × 395 mm
- Peso: 30 kg
4) GT-N01B — Rasgamento para papel/papelão (controle microcomputadorizado)
Focado em papel e papelão, com faixas de medição em mN e recursos bem práticos (touchscreen, impressora, saída serial).
Link do produto (Texcontrol):
https://texcontrol.com.br/produto/gt-n01b-teste-de-resistencia-ao-rasgamento-de-papel-com-controle-microcomputadorizado/
Destaques técnicos (GT-N01B):
- Faixas de medição (por versão): 0–16.000 mN / 0–32.000 mN / 0–64.000 mN
- Unidades: mN e gf
- Resolução: 0,1 N
- Precisão: ±1%
- Tamanho da garra (grip): largura 74,8 ± 0,1 mm / altura 15 ± 0,1 mm
- Dimensão do corpo de prova: 50 × 63 mm ou 63 × 76 mm
- Interface: tela colorida touch de 5″
- Impressão / comunicação: impressora térmica + RS232
- Alimentação: 220VAC – 50Hz
- Dimensões: 480 × 270 × 560 mm
- Peso: 25 kg

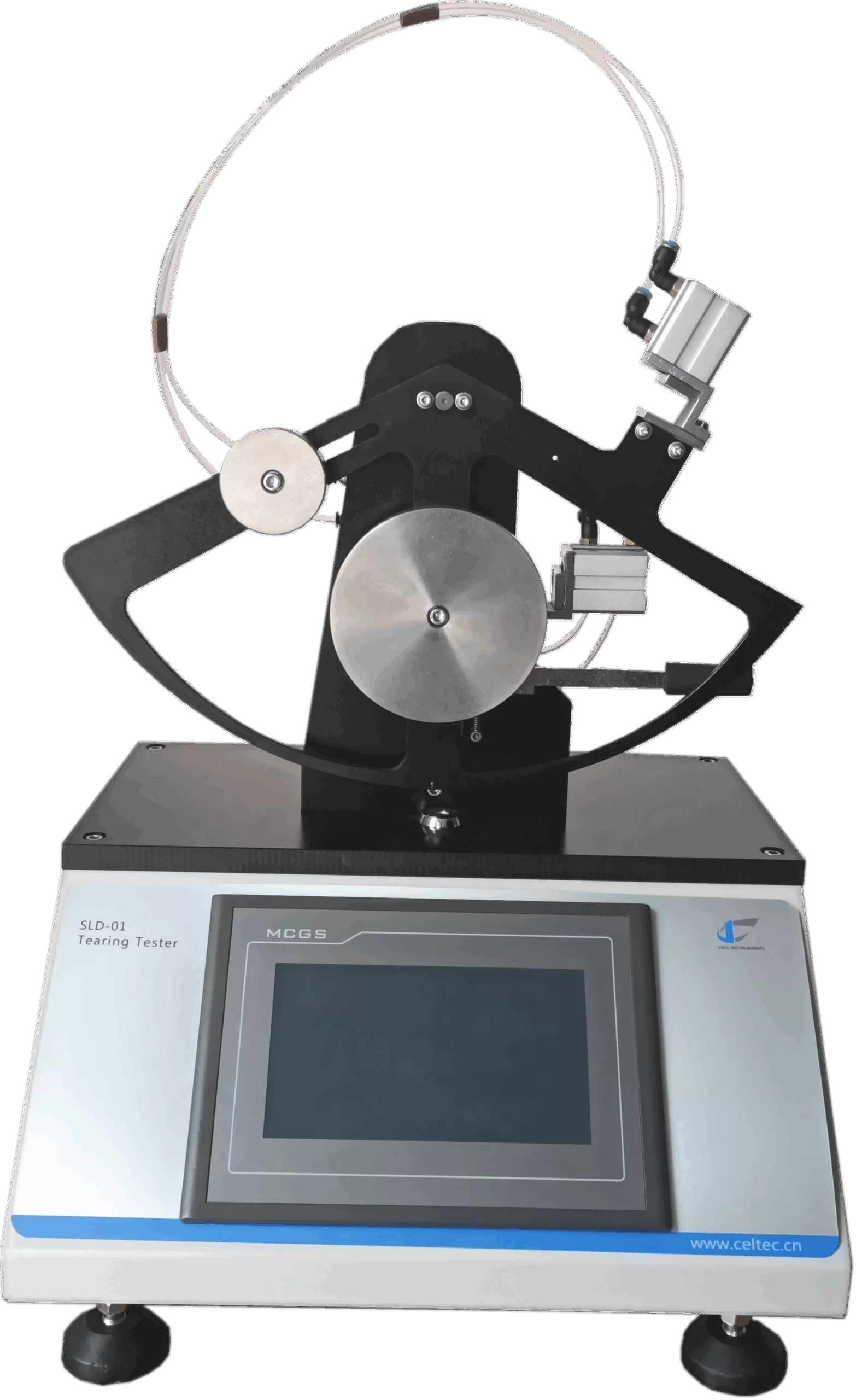

5) SLD-01 — Elmendorf (compacto, PLC/HMI e várias capacidades em gf)
Uma alternativa bem completa e compacta, com controle PLC + IHM touch, várias capacidades de pêndulo e dimensões físicas menores (ótimo quando espaço importa).
Link do produto (Texcontrol):
https://texcontrol.com.br/produto/testador-de-rasgo-elmendorf-sld-01/
Destaques técnicos (SLD-01):
- Capacidades do pêndulo (gf): 200 / 400 / 800 / 1600 / 3200 / 6400 gf
- Braço de rasgo: 104 ± 1 mm
- Ângulo inicial de rasgo: 27,5 ± 0,5°
- Controle: PLC + tela touch (HMI)
- Fixação / operação: recursos como microimpressora e RS232 (opcional)
- Ar comprimido: necessário (conexão de ar)
- Alimentação: 110–220 V
- Dimensões físicas (L × P × A): 48 cm × 41 cm × 59 cm
- Peso líquido: 16,80 kg
- Normas (exemplos): ASTM D1424, ASTM D1922, ISO 1974, ISO 9290, TAPPI T414, TAPPI T496…
