Descrição
Realiza a medição em máquinas de fiação com processamento automático dos dados estatísticos. A medida de tensão é essencial na produção de todos os fios e tecidos.
O Memo-tens pode medir a tensão em muitos pontos diferentes e os dados processados em cada ponto podem ser selecionados e exibidos no tablet ou impressos. Pode ser aplicado um Zoom, facilitando a visualização detalhada.

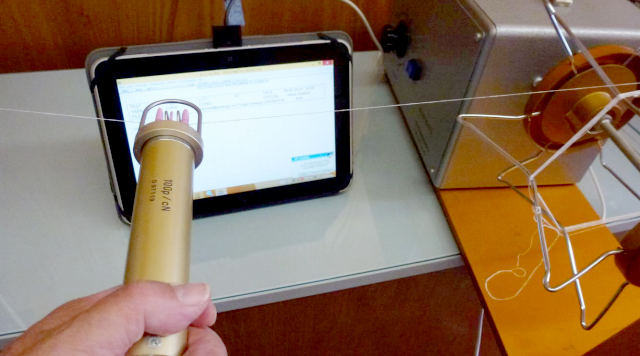

É um tensiômetro online portátil com avaliação de dados e com um conjunto completo de acessórios e cabeçote de medição a sua escolha. Também inclui um software para transferência e processamento de dados.
A Rothschild fabrica tensiômetros há anos. Este novo equipamento desenvolvido possui peso bem menor do que antigamente. Incluindo os cabeçotes, esse tensiômetro mede apenas 220 gramas, além de um tablet de 600 gramas.
O Memo-tens R-3010 é um novo conceito de medida de tensão para fios em várias máquinas de produção, para a aquisição rápida de dados em toda a sua instalação..
Para facilitar a rápida mudança de posição quando se trabalha na máquina, um sinal de áudio indica o final da medição na posição, de modo que o operador possa se concentrar totalmente na exploração e no reposicionamento do cabeçote de medição, sem precisar observar o monitor.
Assim que termina a medição na posição, o sinal emitido pelo fone de ouvido é encerrado. O processo continua quando o cabeçote de medição é colocado na próxima posição do fio.
Os valores de medida para cada posição e/ou o valor total de todas as medições na máquina são mostrados em um gráfico.
Características:
– Dimensões: 30 mm x 160 mm
– Peso: 220 g
– Faixa de medição: 0 – 1000 cN
– Memória para até 150 posições medidas
– Posição de medição contínua
– Indispensável para o controle de produção contínua na instalação
– Controle de funções entre parâmetros e comunicação de dados com o tablet
– Independente da rede elétrica
– Início automático de medição quando o cabeçote é encaixado no fio na posição escolhida
– Função de controle por áudio – O controle por meio de um fone de ouvido facilita a medição, não precisando de uma observação constante na tela
– Sinal óptico (luz piscando) indica o processo de medição
– Avaliações estatísticas de visualização gráfica
– Avaliação do total de todas as posições medidas em cada máquina em uma estatística geral
– Gráfico do alcance da variação da tensão no fio e a frequência de distribuição para cada posição medida
Itens do aparelho:
– 1 cabeçote de medição de tensão no fio com configuração eletrônica. As seguintes unidades podem ser entregues: 10/ 40/ 100/ 400/ 1000 cN
– Tablet de 10” com tampa no teclado
– 1 cartão de memória com software
– 1 carregador para tablet
– Manual
– Acessórios como caneta de tablet, fones de ouvido, cabos, etc

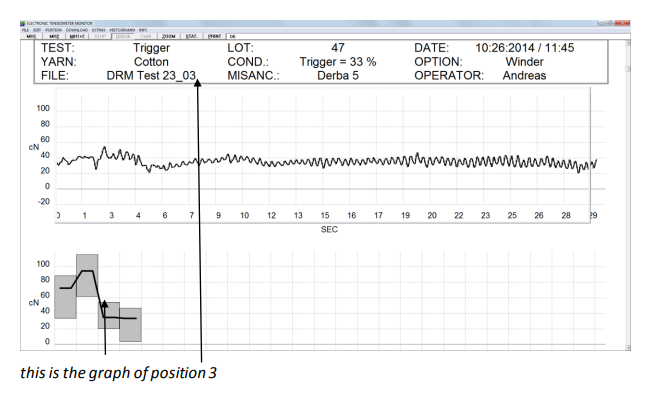

Gráficos:
O ciclo de medição inteiro é mostrado acima (4 posições medidas). Cada coluna é uma medição.
A extremidade inferior da coluna é a tensão mínima medida para esta posição.
A extremidade superior da coluna é a tensão máxima medida para esta posição.
A linha do meio é a tensão média para esta posição.
Clicando em cada coluna aparece de volta o gráfico e estatísticas para a respectiva posição.
Ao mostrar o gráfico de uma posição, as estatísticas desse gráfico e o histograma, é mostrada a opção: “página abaixo”
Clicando em “stat” as estatísticas de todas as posições medidas são mostradas.
Programa especial para máquinas de texturização (opcional). Um programa especial para texturização que mostra no gráfico e estatísticas T1/ T2 para cada posição e no menu geral
