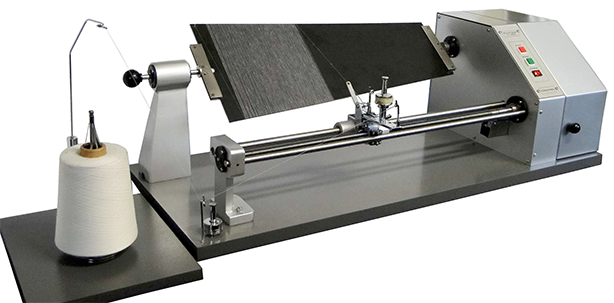

Seriplano TC 1400

Utilizado para posicionar fios lado a lado de modo a permitir seu exame e comparação visual.

Categorias: , , , , , , , , Product ID: 2437


Descrição

Download PDF

        O Seriplano é um instrumento utilizado para posicionar fios lado a lado de modo a permitir seu exame e comparação visual com padrões fotográficos normalizados ou com outras placas com os fios de referência.

       As placas preparadas no Seriplano permitem a observação do grau de pilosidade do fio, a quantidade de neps (visual), a quantidade de neps/g (pesando-se o fio após o teste), as características dos defeitos no fio e o efeito Moiré, que ocorre quando um defeito se repete periodicamente e pode ser observado pelos desenhos de ondas que se formam na placa, à medida em que o fio é depositado. A forma, amplitude e distância na placa relacionam-se com o tipo e o período do defeito.

       O Seriplano é bastante útil na comparação dos ajustes de purga, pois independentemente das leituras de regularidade de massa, o usuário vê o fio, da mesma forma como visto no Seriplano.

Operação:

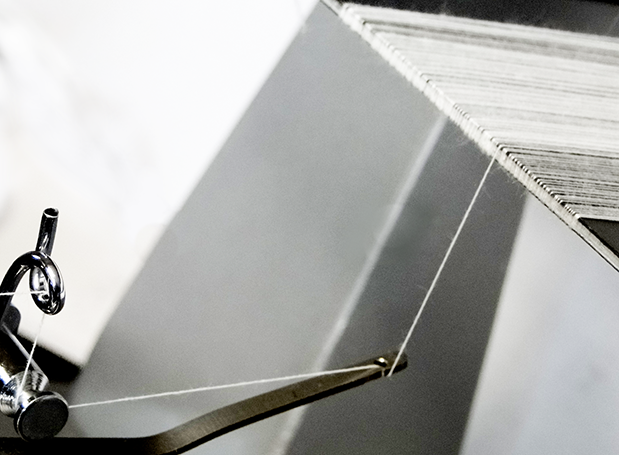

       Esse aparelho distribui de modo homogêneo, sobre uma placa (branca ou preta), fios de algodão, fibras artificiais e quaisquer outros, a fim de avaliar a regularidade e a aparência deste.

 Tal equipamento possui sete densidades de enrolamento para atender às densidades que se referem as normas a que pode ser aplicado, com ênfase para a norma ASTM D 2255.

       Após a seleção de ajustes necessários, inicia-se o enrolamento do fio na placa.

Características:

– Velocidade de enrolamento: ajustável

– Velocidade de rotação: 10 rpm – 400 rpm (ajustável)

– Alimentação: 220V – 60Hz

– Potência: 40 W

– Amperagem: 2 A

– Dimensões do corpo: Comprimento: 1000 mm – Largura: 370 mm – Altura: 300 mm

Outras características:

– Dimensões do quadro negro: Comprimento: 575 mm – Largura: 250 mm – Altura:160 mm – Espessura: 3mm

– Tipo de tensão: por aplicação de massa inerte

– Densidade de enrolamento: 4,8,9,10,13,15,19 voltas/cm

– Utilizado para análise de fios de titulação de Ne 1 a Ne 135

Acessório e insumos (obs. Nem todos os itens citados neste tópico acompanham o aparelho. Consulte-nos para mais informações):

– Padrão fotográfico ASTM D 2255 (cada série refere-se a uma faixa específica de titulagem, consulte-nos para mais informações)

– Suporte para cones altos

– Placa preta



– Placa branca



– Placa cinza

Atende às normas:

Norma

Título

ASTM D 2255 Standard Test Method for Grading Spun Yarns for Appearance
