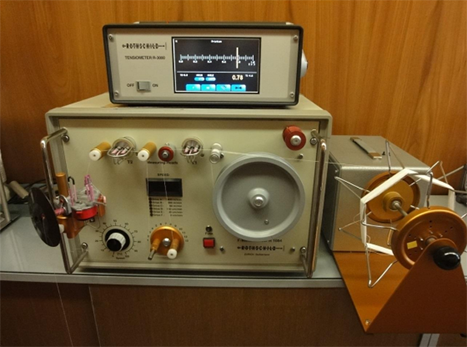

Medidor de Atrito – Friction Meter R-3088

Descrição do equipamento

Instrumento de medição do coeficiente de atrito em fios, fitas e órgãos causadores de atrito (Fio/cerâmica, Fio/aço, Stick/slip, etc). Para a medição dos efeitos de preparações (acabamento, óleos, etc), o Friction meter é o instrumento padrão, reconhecido mundialmente pelos produtores de fibras.

O coeficiente de atrito é calculado medindo as duas tensões no fio antes e depois no ponto de fricção. Os valores das tensões medidas no fio são calculados logaritmicamente e subtraídos um do outro. A informação assim obtida é dividida pelo valor do ângulo de atrito. O coeficiente de atrito µ é calculado de acordo com a fórmula abaixo:

O coeficiente de atrito, assim como as duas tensões do fio T1 (depois) e T2 (antes) são gravados continuamente.

Métodos de medição:

As seguintes medições são possíveis:

• Atrito Fio/ cerâmica
• Atrito Fio/ aço
• Atrito Fio/ vidro
• Atrito Fio/ fio
• Atrito Stick/ slip (atrito estático)

Aplicações

• Coeficiente de atrito de fios, fitas, tows
• Coeficiente de atrito em guia-fio
• Eficiência de acabamento
• Determinação da regularidade da superfície de fibras
• Medição de uma ou 2 tensões simultaneamente do fio (anterior e posterior ao pino de fricção)

Faixa de medição:

• Coeficiente de atrito 0 – 1/ 0 – 0,33/ 0 – 0,166
• Tensões 0,02 – 20.000 cN
• Se as faixas de medição são excedidas ou não são atingidas, um sinal óptico é automaticamente ativado

Características

• Para fios, fibras de vidro 10 – 5000 Den
• Avaliação de dados e gráficos no PC
• Medição de atrito estático e dinâmico (0,001 – 1000m/min)
• Alimentação: 110/ 220V – 50/ 60 ciclos – 100W
• Fácil de operar – medições precisas
• Função de zerar automaticamente e calibração do cabeçote de medição
• Botão para ajuste de ângulos (90 – 6 x 360º)

Acessórios

Cabeçote de medição:

O F-meter R-3088 precisa de 2 cabeçotes de medição, normalmente de mesmo valor nominal, para efetuar a medida.

São adquiríveis cabeçotes de medição para os seguintes valores nominais: 1 / 4 / 10 / 20 / 40 / 100 / 200 / 400 / 1000 / 4000 / 10000 / 20000 cN

Cada cabeçote pode ser ajustado para 3 áreas de medição em uma relação 10:5:2,5 (Exemplo: cabeçote de medição de 100 cN para 0 – 100/ 0 – 50/ 0 – 25 cN)

Transporte de fios:

O transporte de fios sempre igual por meio do cabeçote de medição pode ser feito utilizando o Winder R-1084, com uma faixa de velocidade controlada (0,001 – 300m/min) e configurações para diferentes ângulos com suportes recomendados para o cabeçote de medição.

Interface do PC:

O Friction meter pode ser conectado a um PC por meio da interface e software ST/ SL R-3088. O software permite ao PC processar todos os valores estatísticos e fornecer os gráficos de fricção.

SOFTWARE F-METER R-3088 ED/STSL

É recomendado avaliar os dados obtidos no Friction meter com o software especial R-3088 ED/STL.

Todos os dados são avaliados estatisticamente e são apresentados gráficos de diferentes formas. Além de avaliar dados referentes ao atrito, o software também avalia tensões no fio, obtidas por posições na máquina pelo tensiômetro eletrônico.

Veja em nossa área de textos técnicos, detalhes gráficos obtidos por este aparelho.
