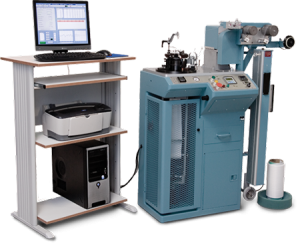

Hot Draw Knitter with draw force tester HDK-DFT

Mede a força de retração e suas variações, e ainda tece o material testado para verificar sua afinidade tintorial.

Categorias: , Product ID: 3648


Descrição

Download PDF

       Antes de inspecionar a absorção do corante, é necessário primeiro estirar e definir o fio. O HDK é o único instrumento de laboratório disponível que oferece esse recurso.

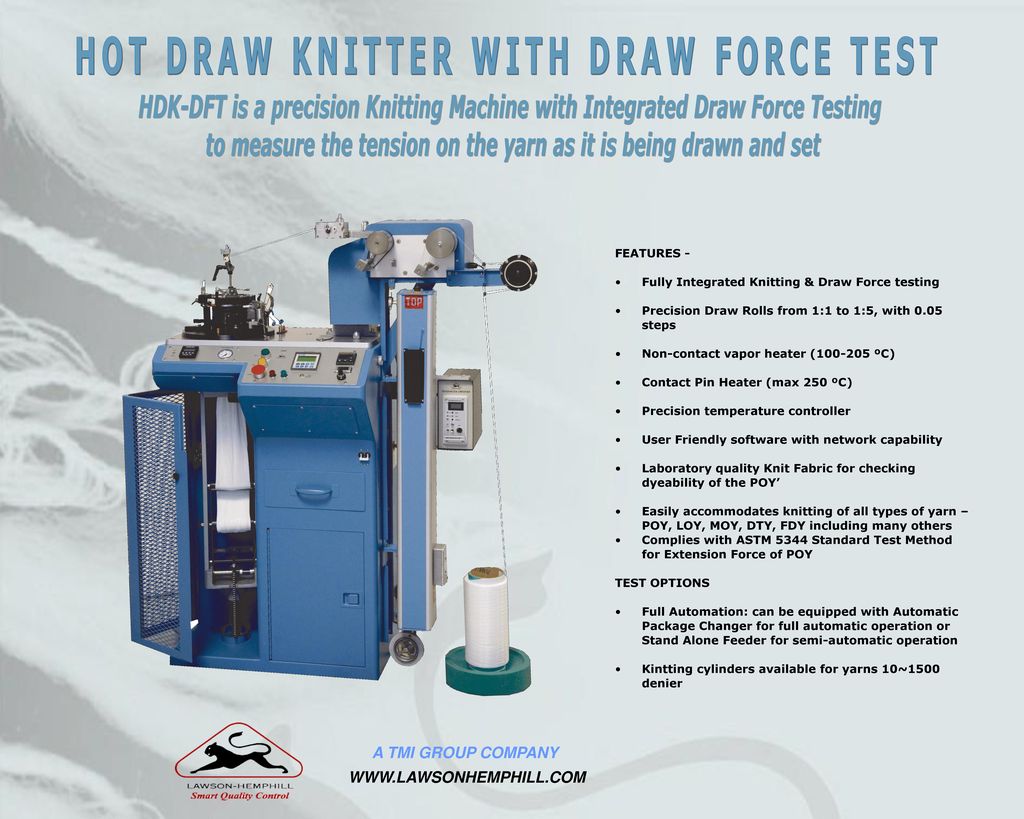

       O Hot Draw Knitter wih Draw Force (HDK-DFT) é uma máquina de malharia de alta precisão com sistema automático de controle e um Draw Force para checar a consistência da rápida produção e precisão do POY.

       É ideal para uso em controle de produção, laboratórios de P&D, bem como em tinturarias.

       Este equipamento oferece a possibilidade de medir a força de retração e suas variações, e ainda tecer o material testado para verificar sua afinidade tintorial. Fornece simultaneamente amostras de tecido padrão e resultados da força de estiragem de uma mesma bobina de fio para verificar a uniformidade e consistência da produção com rapidez e precisão.

        Amostras de POY, MOY e LOY de 10 den até 2000 den podem ser testadas (Por favor, consulte-nos caso necessite testar valores maiores ou menores que os citados). A máquina é equipada com um aquecedor a vapor sem contato com o fio e pino de contato aquecido.

       Esse novo benefício foi obtido a partir da instalação de um tensiômetro de alta precisão na parte inferior ao túnel de aquecimento e sua interligação a um poderoso software gráfico e estatístico que permite avaliar detalhadamente o produto testado e, imediatamente, avaliar o resultado do material já tecido na forma de malha, pronta para o teste de afinidade tintorial.

       Adicionalmente, o HDK pode ser utilizado como uma máquina de tecimento FAK-S, bastando para isso, desativar o módulo de análise de tensão e o túnel aquecido. Essa solução de controle é inédita pois, em uma única operação, dois testes de relevante importância podem ser executados simultaneamente.

       O HDK-DFT é o único instrumento que fornece simultaneamente uma amostra de malha e resultados da força de estiragem. Pode identificar temperaturas críticas do produto utilizando a análise da curva de temperatura.

       O gráfico indica curvas de temperaturas. Visualização das mudanças de tensão vs temperaturas críticas para cada produto:

grafico curvas de temperaturas HDK-DFT

       Esse aparelho pode reduzir os custos de trabalho e de matérias primas, aumentar a seleção de primeira qualidade, otimizar as condições de texturização e maximizar a satisfação do cliente.

Operação:

       O fio é guiado a partir da bobina através de um dispositivo de tensão eletromagnético para o interior dos roletes de entrada. A partir desse ponto, o fio passa através de um aquecedor de alta precisão de não-contato para uma roda de baixa fricção, até um segundo rolo alimentador, cuja medida e velocidade criam um grau de estiro aquecido pré-determinado. O fio é então puxado para dentro de um cabeçote de precisão, que cria um tecido que, por sua vez, pode ser tingido para determinar a uniformidade de tingimento do fio.

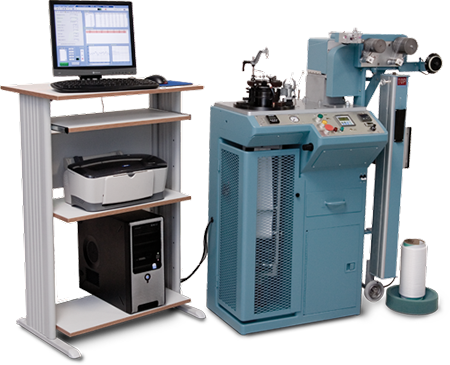

Hot Draw Knitter with draw force tester HDK-DFT.

       Para auxiliar a leitura de dados, possui um software operado em Windows.

Software:

       O programa de software amigável do DFT fornece dados em tempo real da tensão sobre o fio. Os resultados dos testes e os gráficos de tensão são salvos em formatos de arquivos comuns.

       O gráfico nos fornece o relatório com gráfico de tensão, histograma e espectrograma para cada bobina:

relatorio com grafico de tensao HDK-DFT

       O software do DFT inclui a capacidade de executar testes da força de estiragem em função do aumento dos níveis de temperatura para determinar os pontos ideais de ajuste e as temperaturas críticas para o fio em teste.

       O software possui recursos como:

– Interface de usuário intuitiva

– Elaboração de estatísticas com média, mínima e máxima tensão, desvio padrão e CV% de força de estiragem

– Limites de aceitação ou rejeição definidos pelo operador ou de modo automático na seleção de bobinas

– Relatórios de testes de fácil compartilhamento

– Salvamento automático de configurações de teste, resultados e gráficos de tensão

– Capacidade de visualização de gráficos de tensão e dados de teste para múltiplas bobinas ou para uma bobina.

 O gráfico nos mostra o resumo do teste de bobinas com análise estatística, gráficos de tensão e histogramas com limites:

grafico com resumo do teste de bobinas HDK-DFT

Características:

– Velocidade linear de entrada: 110m/min

– Alimentação: 220V – 60Hz

– Temperatura do aquecedor: 110ºC – 205ºC (vapor)

                                                      50ºC – 250ºC (Pino de aqeuecimento)

– Dimensões: 1054 mm x 546 mm x 1346 mm

– Peso: 181 Kg

– Tipos de fio: fios lisos, texturizados, POY, LOY, MOY e fios totalmente orientados

– Faixas de pré-tensão: mínimo 5g – máximo 60g

Outras características:

– 9 tamanhos diferentes de cilindros para fios de 10 den até 2000 den (Por favor, consulte-nos caso necessite testar valores maiores ou menores que os citados)

– Faixas de pré tensão: mínimo: 5g – máximo: 60g

– Temperatura do aquecedor: 100°C – 250ºC (aquecimento a vapor)

– Temperatura do aquecedor: 50°C – 250ºC (pino de aquecimento- opcional)

– Relação dos rolos de estiragem: 1:1 – 1:3, em incrementos de 0,05

– Ar limpo requerido: 60psi

– Identifica temperaturas críticas para o seu produto utilizando a análise da curva de temperatura

– Reduz custos do trabalho e com materiais

Opcionais:

– Pino de aquecimento

– Trocador automático de bobinas

Atende às normas:

Norma

Título

ASTM D 5344 Standard Method for Extension Force of Partially Oriented Yarn
