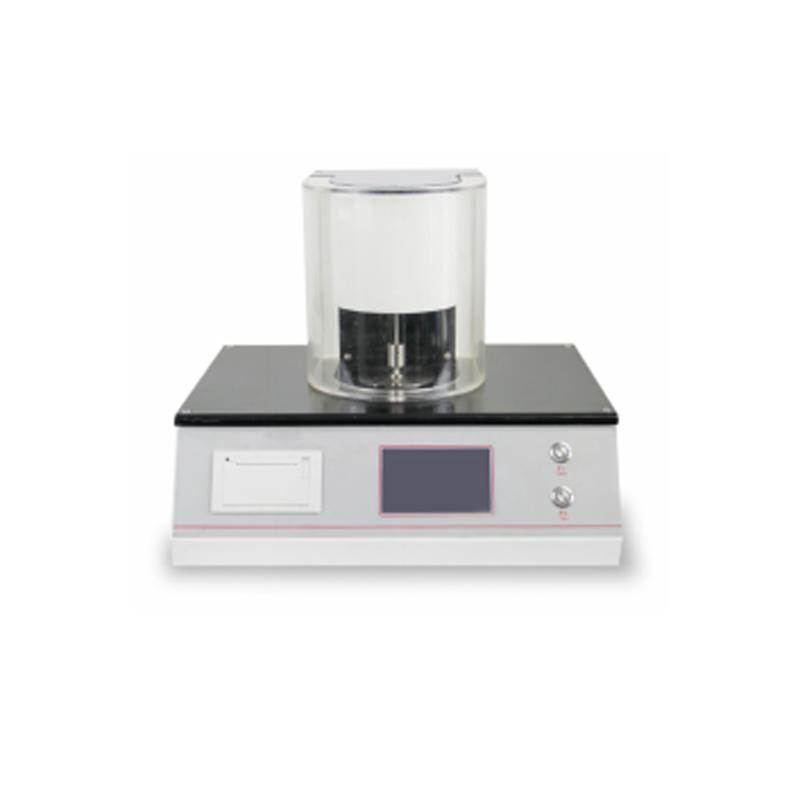

O Film Thickness Tester GT-N65 é um instrumento de medição de alta precisão projetado para determinar a espessura de filmes finos, películas plásticas ou materiais semelhantes. Ele realiza medições automáticas ou manuais com contato mecânico sob pressão controlada.
| Nome | Título |
|---|---|
| GB/T 6672 | Method for Determination of Thickness of Plastic Films |
| ASTM D374 | Standard Test Methods for Thickness of Solid Electrical Insulation / Plastic Film and Sheeting |
| ISO 4593 | Plastics — Film and sheeting — Determination of thickness by mechanical scanning |
| JIS K6783 | Plastic films — Method of measuring thickness |
| JIS Z1702 | Plastics — Film and sheeting — Determination of thickness by a mechanical method |
| BS 3983 | British Standard for Measuring Thickness of Plastic Film |
| BS 4817 | British Standard for thickness of plastic sheet / films |
O GT-N65 destina-se a medir com alta precisão a espessura de filmes, filmes compostos, folhas metálicas finas ou chapas rígidas com espessura até cerca de 2 mm, fornecendo valores digitais com resolução micrométrica sob condições de carga/controladas.
O princípio de medição é o contato mecânico: uma cabeça de medição desce automaticamente sobre a amostra, sob pressão fixa e área de contato definida, fazendo contato com a superfície do filme e a base.
Sob essa condição, a distância vertical entre a cabeça de medição e a base representa a espessura da amostra.
A pressão aplicada é controlada e constante (para filmes, 17,5 ± 1 kPa)
A área de contato definida (50 mm² para filmes) garante repetibilidade nas medições.
A máquina realiza medições múltiplas automaticamente (taxa de até 10 medições por minuto, ajustável) e pode “percorrer” a amostra em vários pontos (sampling) para efeito estatístico.
Os resultados podem ser visualizados em display interno (tela colorida) e impressos através de mini-impressora integrada. Também há memoria interna para armazenar resultados e interface RS232 para conexão com computador.
Software para análise estatística de resultados (gráficos etc.)
Cabo de conexão adicional para interface de dados externa (RS232)
Pesos calibrados (para calibração adicional ou ajuste)
Dispositivo de Amostragem (automatic sampler) que permite múltiplas medições em pontos diferentes da amostra de modo automático.
| Parâmetro | Especificação |
|---|---|
| Modelo | GT-N65 |
| Faixa de medição | 0 – 2,0 mm (personalizável) |
| Resolução | 0,1 µm (0,0001 mm) |
| Pressão de teste (para filme) | 17,5 ± 1 kPa |
| Área de contato | 50 mm² (para filmes) |
| Velocidade de teste | até 10 medições/minuto (ajustável) |
| Passo de amostragem | 0 a 1.300 mm (ajustável) |
| Velocidade de amostragem (movimento) | 0 a 120 mm/s (ajustável) |
| Alimentação | AC 220 V ± 22 V, 50 Hz |
| Dimensões | 450 × 340 × 390 mm |
| Peso | 23 kg |
| Acessórios padrão | Calibrador padrão (gauge block) |
