O GT-M50 é um grampo/pinça de costura para fixação de amostras em ensaios de tração, indicado para avaliar a resistência e o comportamento de costuras/uniões em tecidos, malhas e artigos de confecção. Ele proporciona preensão estável e repetível, ajudando a reduzir escorregamentos e a padronizar os resultados durante o teste.
| Nome | Título |
|---|---|
| ISO 13935-1 | Textiles — Seam tensile properties of fabrics and made-up textile articles — Part 1: Determination of maximum force to seam rupture using the strip method |
| ISO 13935-2 | Textiles — Seam tensile properties of fabrics and made-up textile articles — Part 2: Determination of maximum force to seam rupture using the grab method |
| ASTM D1683 | Standard Test Method for Failure in Sewn Seams of Woven Fabrics |
| ISO 13936-1 | Textiles — Determination of slippage resistance of yarns at a seam in woven fabrics — Part 1: Fixed seam opening method |
| ISO 13936-2 | Textiles — Determination of slippage resistance of yarns at a seam in woven fabrics — Part 2: Fixed load method |
| ASTM D434 | Standard Test Method for Resistance to Slippage of Yarns in Woven Fabrics Using a Fixed Seam Opening Method |
O GT-M50 é um acessório auxiliar para fixação de amostras com costura/união em ensaios de tração (tensão), permitindo avaliar a resistência da costura e/ou o comportamento da união costurada em tecidos, malhas e artigos de confecção. Seu objetivo é garantir uma preensão estável e repetível, minimizando escorregamento e facilitando a observação do modo de falha.

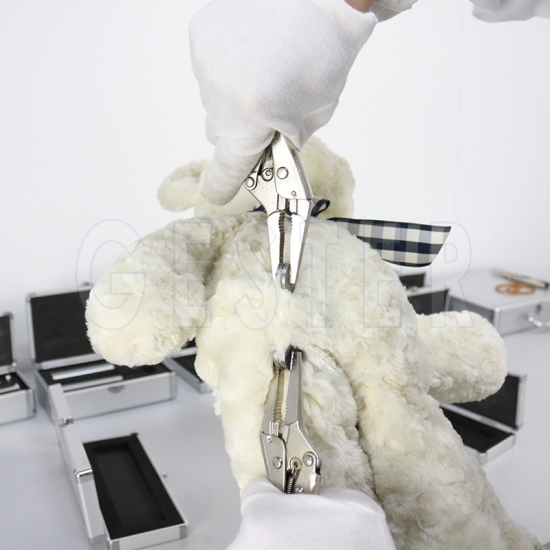

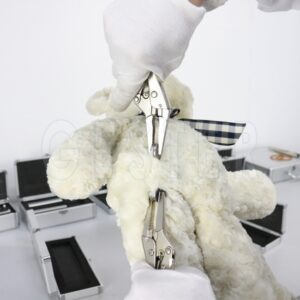

O grampo é fixado em cada lado da costura/união, mantendo a linha de costura centralizada entre os dois grampos.
Normalmente utiliza-se um par de grampos (um em cada lado da costura) para aplicar a tração de forma simétrica.
Um equipamento de ensaio de tração (máquina universal) ou dinamômetro de empuxo/puxão é conectado aos grampos para aplicar a força conforme a norma/método definido.
Durante o ensaio, registra-se a força máxima e o modo de falha, por exemplo: rompimento da linha, abertura da costura, rasgo do tecido/malha, ou deslizamento de costura (quando aplicável).
Quando requerido pelo método, podem ser realizados pré-cargas e verificações específicas para quantificar o deslizamento/abertura antes da ruptura.
Uso com dinamômetro de empuxo/puxão (push-pull scale) compatível (ex.: IMADA FB-200N) para medições pontuais.
Versões do grampo, por exemplo GT-M50A ou GT-M50B (com variações de fixação, como arruela/furo), conforme necessidade de montagem.

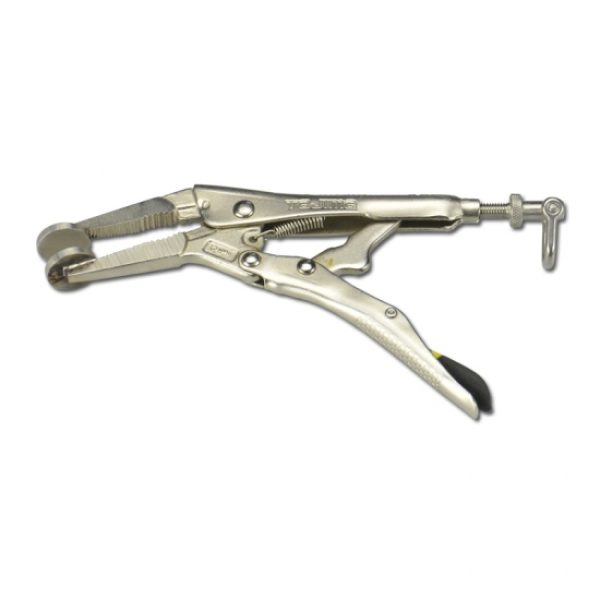

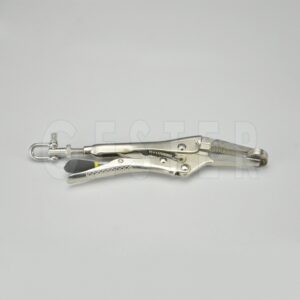

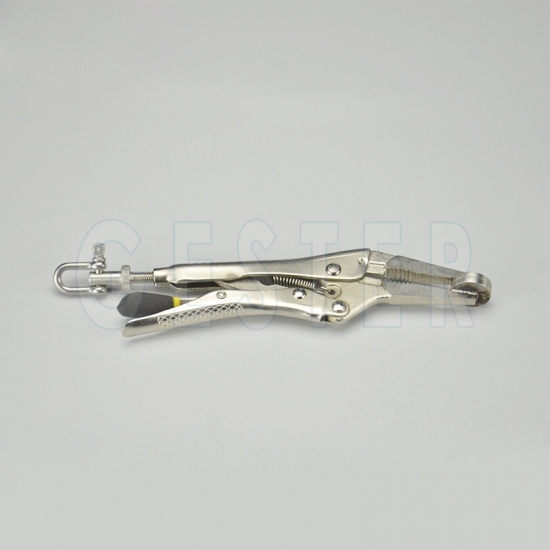

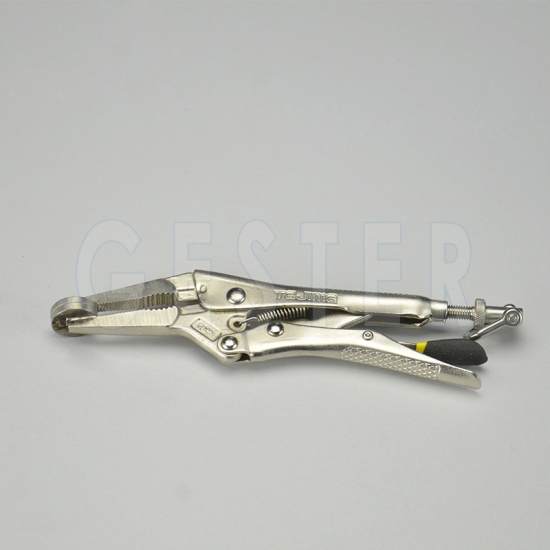

Modelo: GT-M50 (versões GT-M50A, GT-M50B)
Faixa de abertura: 0 mm a 50 mm
Profundidade (throat depth): 45 mm
Diâmetro do disco / mesa dos grampos: 19 mm
Dimensões externas: 205 × 40 × 15 mm

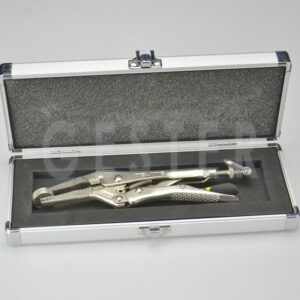

Dimensões da embalagem (caixa): 240 × 95 × 35 mm
Peso: 0,7 kg
Materiais / construção: metal (ex.: aço inoxidável ou liga resistente) para alta durabilidade em uso de laboratório
