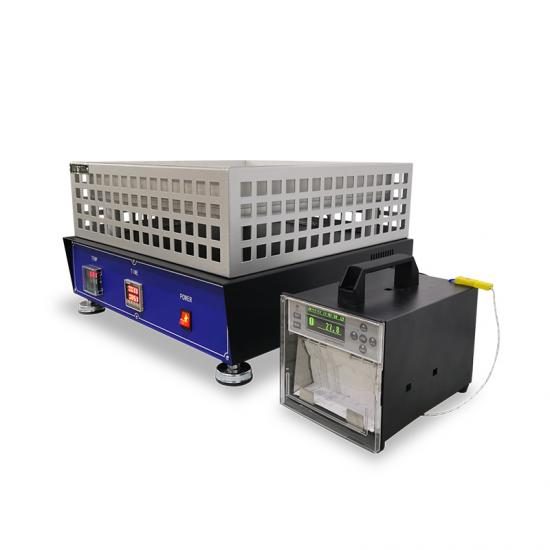

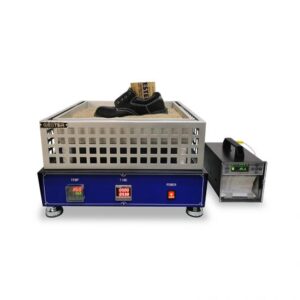

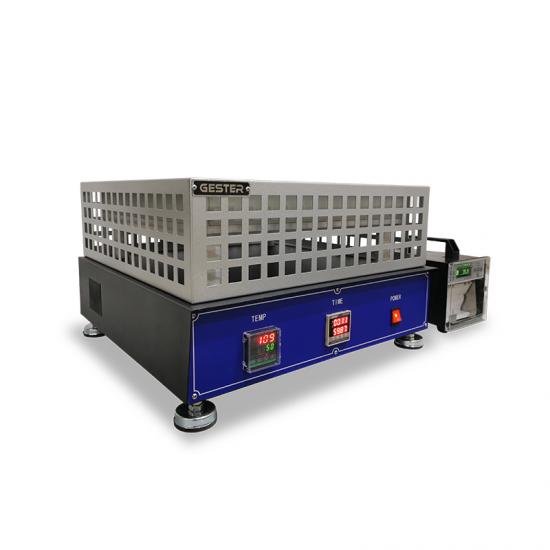

A Câmara de Isolamento Térmico ao Calor para Calçados GT-KB47 é um equipamento destinado a avaliar o desempenho térmico de um calçado completo quando submetido a uma fonte de calor controlada. Ele posiciona o calçado sobre uma placa aquecida (hotplate) e monitora a elevação da temperatura interna da peça ao longo do tempo.
| Norma | Título |
|---|---|
| ISO 20344 (seção 5.15) | Shoes — Test methods for footwear – Hike tests, insulation, etc. |
| GB/T 20991 (seção 5.12) | Safety footwear — Test methods for thermal insulation |
| AS/NZS 2210.2 (seção 5.12) | Occupational protective footwear — Test method for thermal insulation |
Determinar a capacidade de isolamento térmico ao calor de um calçado completo, avaliando o aumento de temperatura interna quando o calçado é exposto a uma fonte de calor controlada sobre uma placa quente por um tempo definido.
Coloca-se o calçado (espécime completo) sobre uma placa de aquecimento (hotplate) regulada a uma temperatura específica.
A amostra permanece exposta durante um período definido, durante o qual a temperatura interna do calçado é medida via sonda acoplada a um disco de cobre.
O meio de transferência de calor interno usa esferas de aço (φ 5 mm) em massa total de ~ 4 000 g, distribuídas para garantir contato térmico uniforme.
A temperatura da placa de aquecimento pode variar de temperatura ambiente (RT) até ~ 250 °C (±5 °C).
Ao final do ensaio, calcula-se a diferença de temperatura (aquecimento interno) e avalia-se se está dentro dos limites aceitáveis segundo norma.
Acessórios padrão:

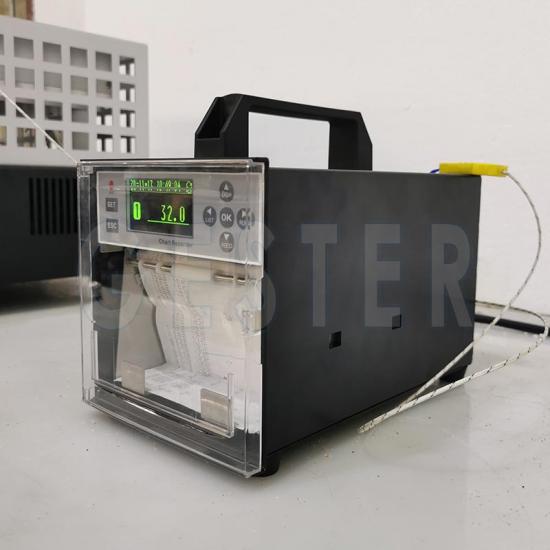

Uma sonda de temperatura (temperature probe) acoplada ao disco de cobre.
Esferas de aço φ 5 mm, ~ 4 000 g no total.
Cabo de alimentação (power line).
| Parâmetro | Valor / faixa |
|---|---|
| Modelo | GT-KB47 |

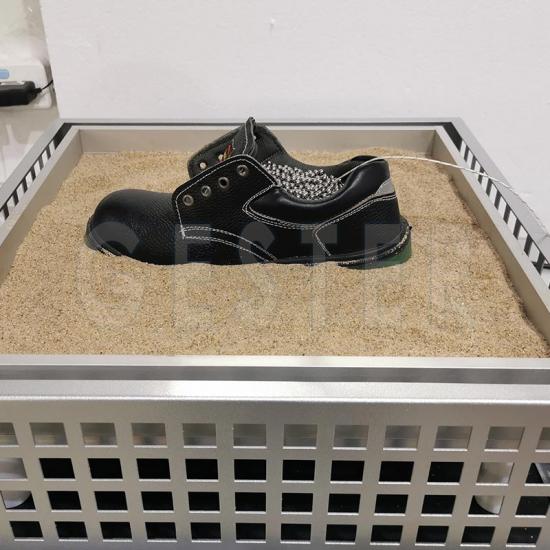

| Dimensões do banho de areia (sand bath) | (40 ± 2) × (40 ± 2) cm, altura mínima ~ 5 cm |
| Granulometria da areia / meio de calor | 0,3 a 1,0 mm |
| Faixa de temperatura da hotplate | RT até 250 °C ± 5 °C |
| Potência de aquecimento | 2.500 ± 250 W ou mais |
| Sonda de temperatura / disco de cobre | Disco de cobre de 2 mm de espessura, diâmetro de 15 mm; precisão ±0,5 °C |
| Meio de transferência térmica interno | Esferas de aço φ 5 mm, massa total 4.000 ± 40 g |
| Alimentação elétrica | Monofásica AC 220 V, 50/60 Hz |
| Dimensões externas (L × P × A) | 36 × 24 × 47 cm |
| Peso | 40 kg |
| Normas aplicáveis | ISO 20344 (seção 5.15), GB/T 20991 (seção 5.12), AS/NZS 2210.2 (seção 5.12) |
| Acessórios padrão | Sonda de temperatura, esferas de aço, cabo de alimentação |
