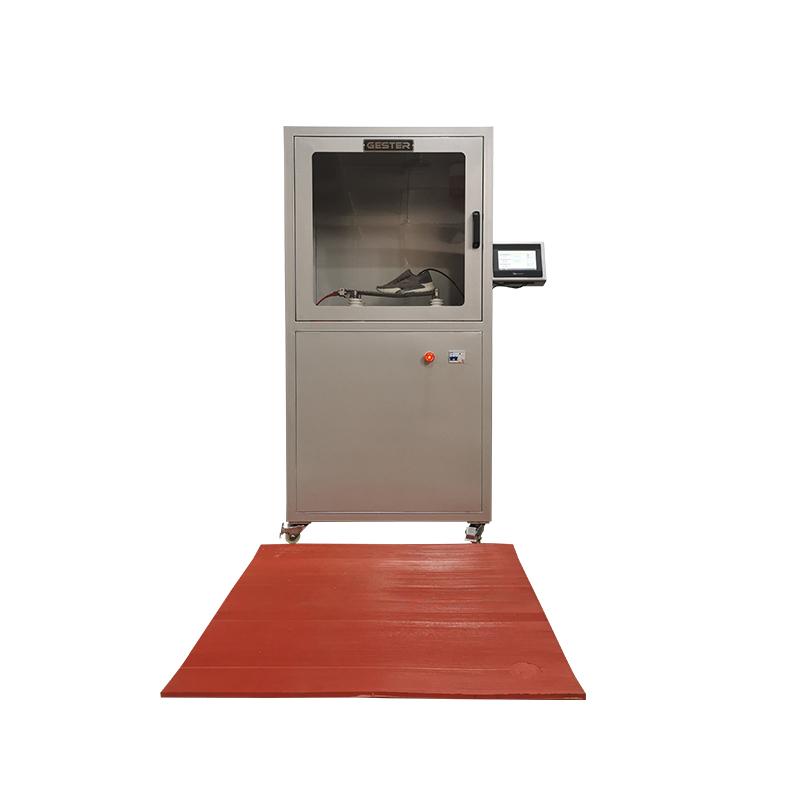

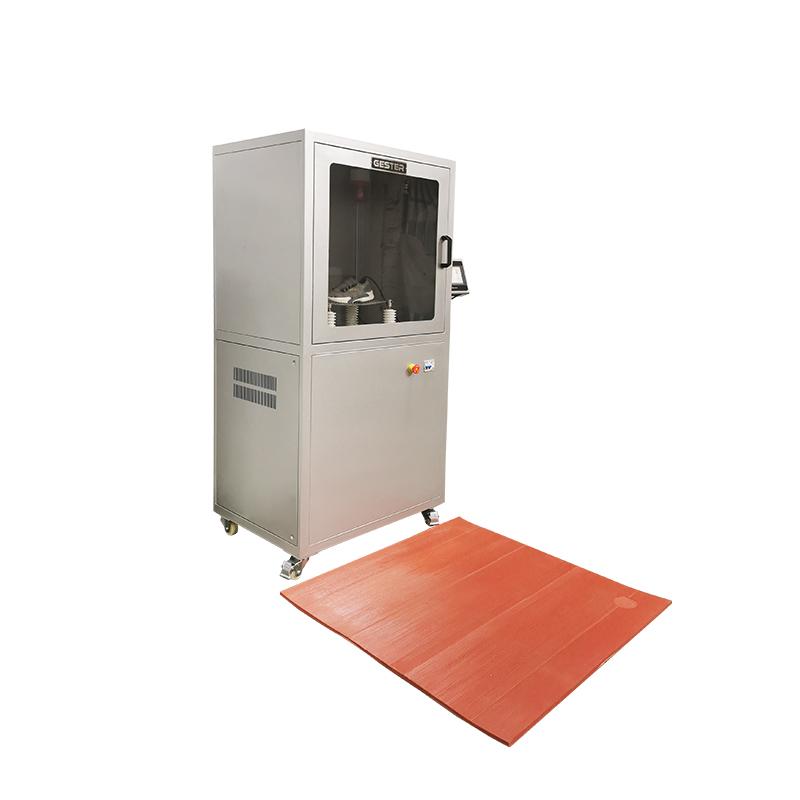

O Footwear Electric Shock Resistant Tester GT-KB42 é um equipamento de ensaio para calçados isolantes, projetado para verificar sua capacidade dielétrica. Aplica uma tensão AC controlada à amostra para medir a corrente de fuga (leakage current) e sua resistência à tensão (voltage withstand), a fim de garantir que o calçado proporcione proteção contra choques elétricos.
| Norma | Título |
|---|---|
| ANSI Z41 (section 4) | Standard for Performance of Protective Footwear |
| CSA Z195 (section 5.4) | Protective Footwear |
| AS/NZS 2210.2 (section 5.11) | Occupational protective footwear — Test method for electric shock resistance |
| GB 12011 | Safety footwear standard (China) |
| GB/T 20991 (section 5.11) | Safety footwear — Test methods |
| ASTM F2412 (section 9) | Standard Test Methods for Foot Protection |
| ASTM F2413 (section 5.5) | Standard Specification for Performance Requirements for Protective (Safety) Toe Cap Footwear |
| NOM-113-STPS-2009 (section 8.5) | Norma mexicana para calçados de segurança (resistência elétrica) |
| ISO 20345 | Personal protective equipment — Safety footwear |
| EN 50321 | Electric footwear — Test methods for resistance to electric shock |
Verificar a capacidade dielétrica de calçados isolantes, determinando se eles oferecem proteção adequada contra choque elétrico. O equipamento aplica uma tensão elétrica a uma frequência específica e mede a corrente de fuga (leakage current) e a tensão suportada (voltage withstand) da amostra.

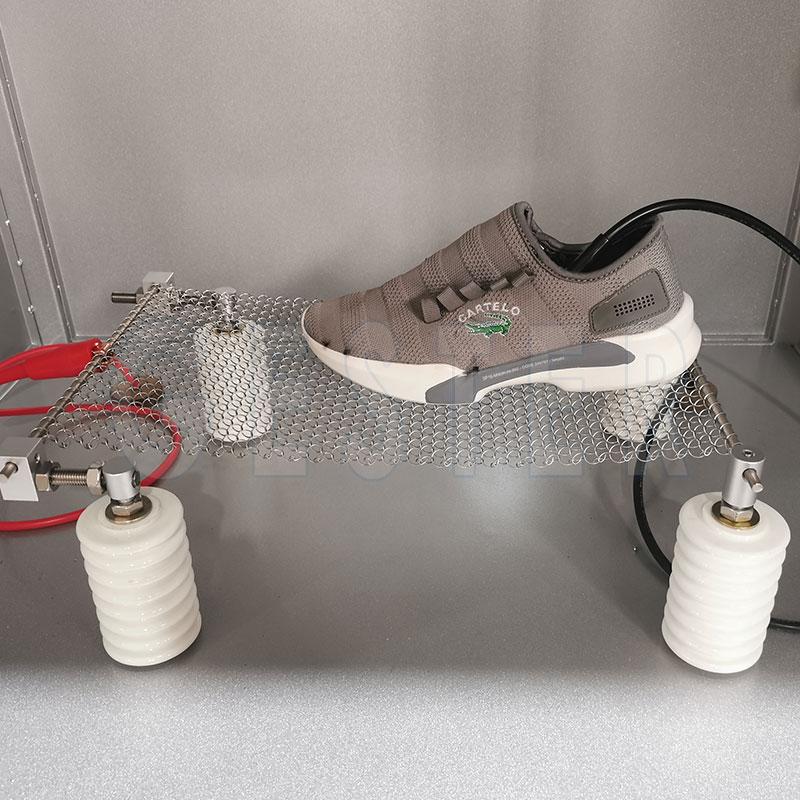

A amostra (o calçado isolante) é colocada dentro da câmara de teste com contatos apropriados.
Uma tensão AC é aplicada progressivamente: inicialmente aumenta 1 kV/s até atingir 75 % da tensão configurada, depois a taxa muda para 100 V/s.
O equipamento monitora a corrente de fuga (leakage current) e verifica se a amostra suporta a tensão aplicada sem falha dielétrica (resistência ao rompimento).

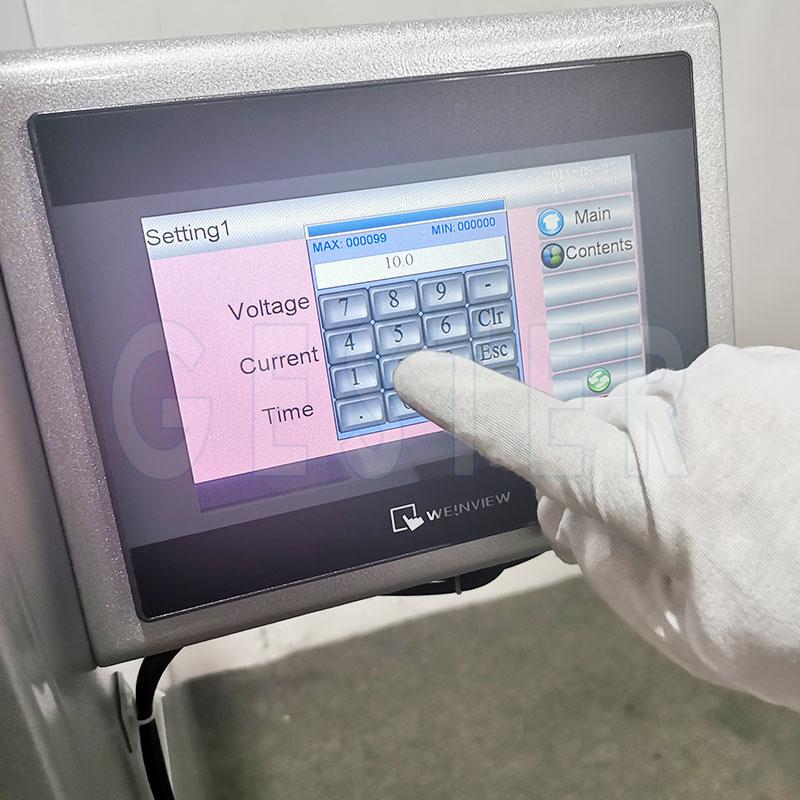

O tempo de teste é ajustável de 0,0 s até 99 s.
O teste é interrompido ou registra falha caso o calçado não suporte a tensão sem permitir corrente excessiva ou ruptura dielétrica.

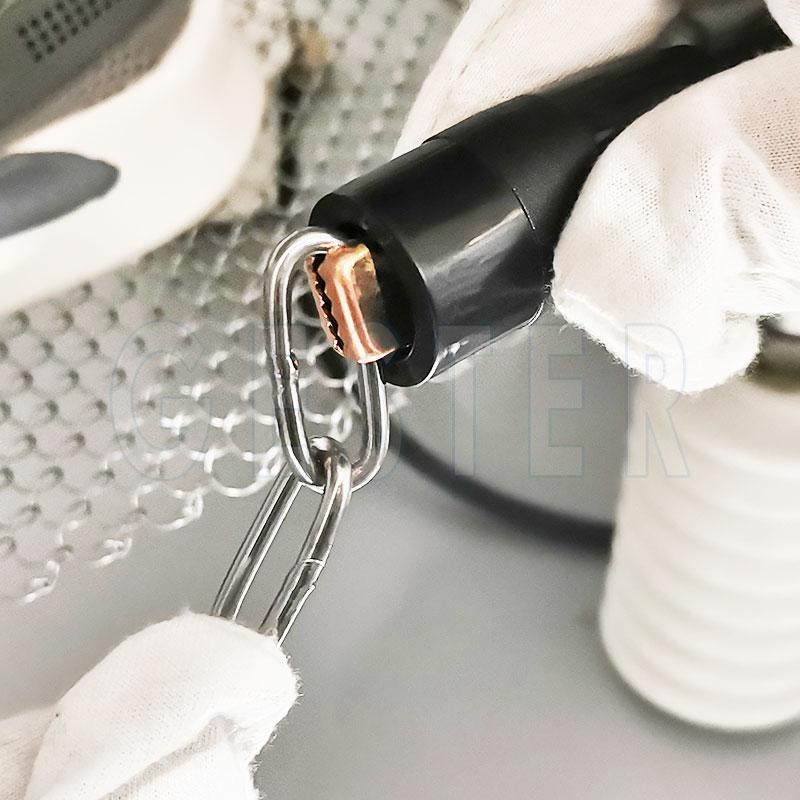

Bola metálica de aço Ø 3,5 mm (para contato)
Luvas isolantes de 35 kV
Tapete isolante 35 kV (área ~1 m²)
Cabo de alimentação
| Parâmetro | Valor / especificação |
|---|---|
| Modelo | GT-KB42 (versões A e B) |
| Faixa de tensão de saída | AC: 0 a 20 kV (modelo A) / 0 a 30 kV (modelo B) |
| Corrente de fuga (leakage) máxima medida | AC: 20 mA |
| Capacidade do transformador | 500 VA (modelo A) / 1000 VA (modelo B) |
| Taxa de aumento de tensão | 1 kV/s até 75 % da tensão, então 100 V/s |
| Tempo de teste | 0,0 s até 99 s |
| Espaço interno (L × D × H) | 58 × 38 × 54 cm |
| Dimensões externas (W × D × H) | 82 × 60 × 76 cm |
| Peso aproximado | 160 kg |
| Alimentação elétrica | Monofásica AC 220 V, 50/60 Hz |
| Normas aplicáveis | ANSI Z41; CSA Z195; AS/NZS 2210.2; GB 12011; GB/T 20991; ASTM F2412; ASTM F2413; NOM-113-STPS-2009; ISO 20345; EN 50321 |
