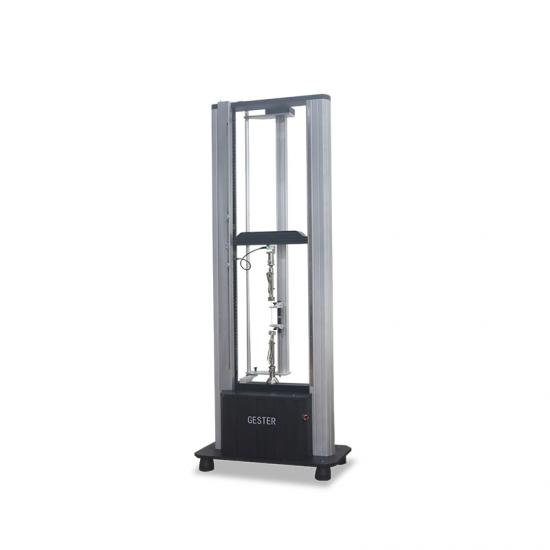

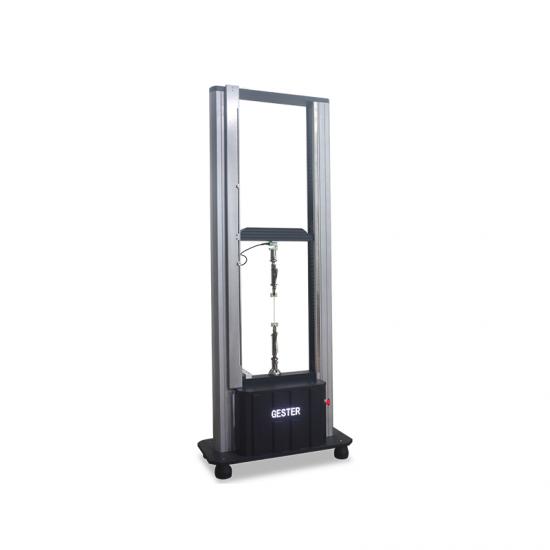

O GT-K01 Universal Testing Machine (Dual Column) é uma máquina de ensaio universal de pilar duplo projetada para testar diversos materiais e componentes usados em calçados. Ela exerce e controla testes de tração, compressão, flexão, cisalhamento, peel (descolamento), rasgamento e outras forças mecânicas, possibilitando avaliar resistência, aderência e comportamento mecânico de insumos como couro, tecidos, plásticos, borrachas, adesivos e montagens do calçado.
| Nome | Título |
|---|---|
| SATRA TM5 | Tensile Strength Test (Shoe Materials) |
| SATRA TM53 | Puncture Resistance Test (Footwear Materials) |
| SATRA TM118 | Peel Adhesion Test (Footwear) |
| ASTM D751 / D2209 / D412 / D624 | Standard Test Methods for various mechanical and adhesion properties of rubber, plastics, fabrics |
| ISO 22650 | Footwear — Methods for testing upper materials (various mechanical tests) |
| ISO 3377-1 / ISO 3377-2 | Leather — Tear strength (crescent and ballistic methods) |
| ISO 20874 | Leather — Tests for adhesives used in footwear |
| ISO 17708 | Footwear — Upper material resistance to cyclic flexing |
| DIN 53331 | Plastics — Determination of tensile strength and elongation |
| AS/NZS 2210.2 | Safety, protective and occupational footwear (mechanical properties test) |
A GT-K01 é uma máquina de teste universal (coluna dupla) destinada a realizar múltiplos tipos de ensaios mecânicos em materiais usados no calçado e em materiais relacionados — como couros, plásticos, borrachas, tecidos, colagens, componentes estruturais, etc. Ela pode executar testes de tração (tensão), compressão, flexão, cisalhamento, arrancamento (peel), rasgamento, aderência / colagem e outros, avaliando desempenho mecânico dos componentes usados em calçados.

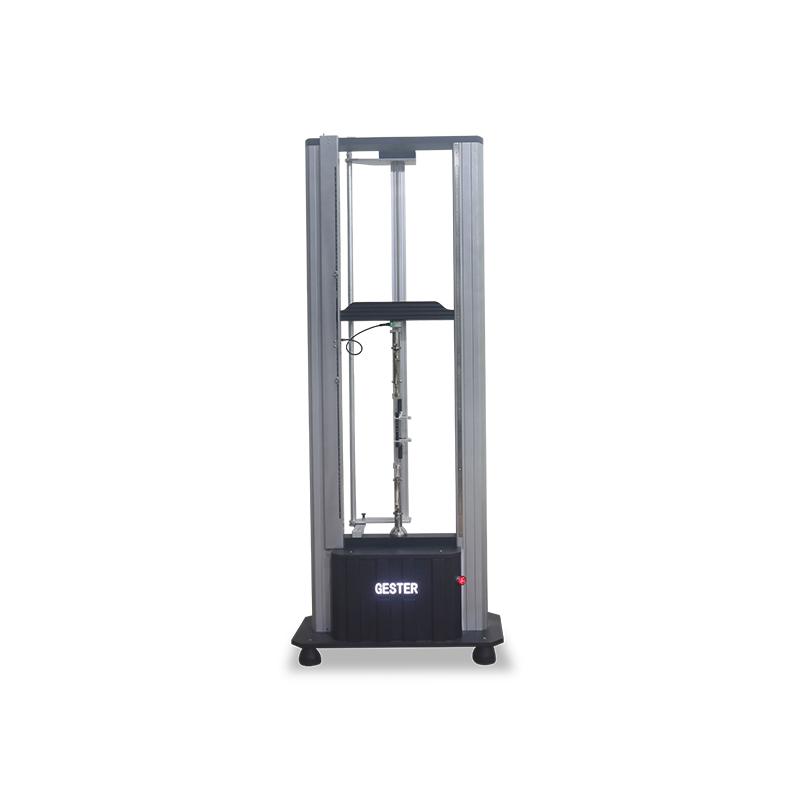

A máquina possui duas colunas verticais com guias, acionadas por motor servo, rosca de precisão e sistema de transmissão que permite movimento controlado de platôs ou cruzetas.
A peça ou componente da amostra (ex: sola, parte superior, costura, adesivo) é fixada por dispositivos apropriados (garras, placas de compressão, garras de peel etc.) entre os platôs.
O controle de software permite diferentes modos de ensaio: velocidade constante (constant speed), posicionamento, potência constante (constant power), percurso constante (constant stroke) e modos com múltiplos estágios.
A força aplicada e deslocamento são monitorados com sensores de força e codificadores de deslocamento, com alta resolução (0,001 mm) e precisão.
O sistema inclui dispositivos de segurança como parada por sobrecarga, limites de curso, parada automática em ruptura de amostra e retorno automático à posição inicial.
Os dados de ensaio podem ser transmitidos a um computador via comunicação RS232 ou interface de software para análise e registro.
Garras ou dispositivos especiais (fixtures) para diferentes modalidades de ensaio (tracionamento, compressão, peel, rasgamento, punção etc.)
Computador de mesa dedicado com software de controle/análise integrados

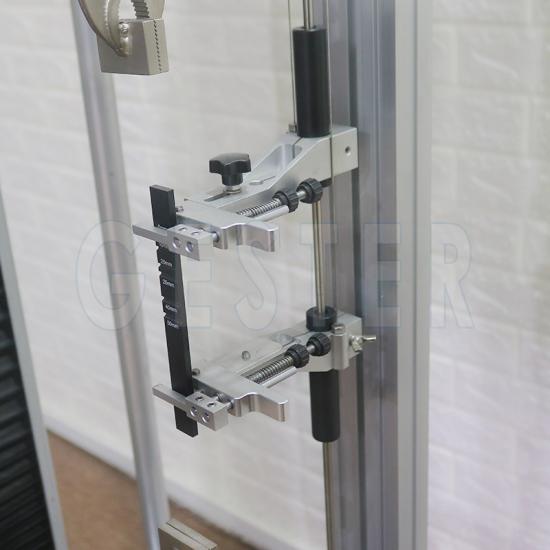

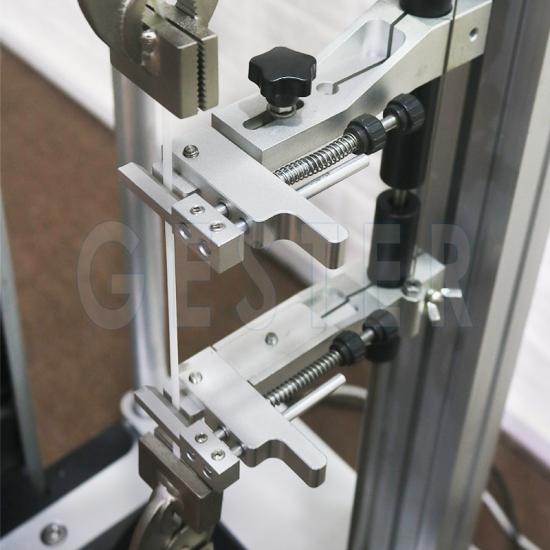

Extensômetros externos para medição de deformação local
Placas e dispositivos de fixação intercambiáveis para diversas geometrias de amostras
| Parâmetro | Especificação |
|---|---|
| Modelo | GT-K01 |
| Capacidade máxima | 5 kN, 10 kN ou 20 kN |
| Resolução da força | 1/100.000 |
| Exatidão da força | ≤ ±0,5 % |
| Resolução do curso / deslocamento | 0,001 mm |
| Resolução do extensômetro | 0,001 mm |
| Velocidade de ensaio | 0,001 até 500 mm/min (versão padrão) ou até 1000 mm/min (opcional) |
| Espaço de ensaio (largura) | 400 mm (padrão) |
| Curso total / espaço de caminhada dos platôs | ~ 1.200 a 1.500 mm (dependendo da configuração) |
| Unidades de força | Kgf, N, lbf, g, ton, MPa (selecionáveis) |
| Modos de parada / controle | Parada por sobrecarga; limite superior/inferior automático; parada por ruptura de amostra; retorno automático à origem |
| Sistema de acionamento | Motor servo + redutor de rosca de esferas + sistema de sincronismo / engrenagens de precisão |
| Alimentação | AC 220 V, 50/60 Hz, 10 A |
| Dimensões | ~ 1,10 m × 0,70 m × 2,40 m (L × P × A) |
| Peso aproximado | 370 kg |
| Acessórios padrão | Garras manuais, software de operação, cabo de conexão com PC, extensômetro |
