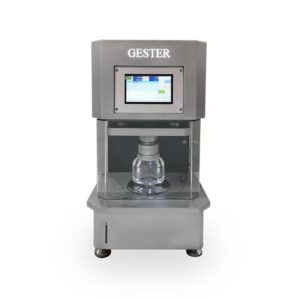

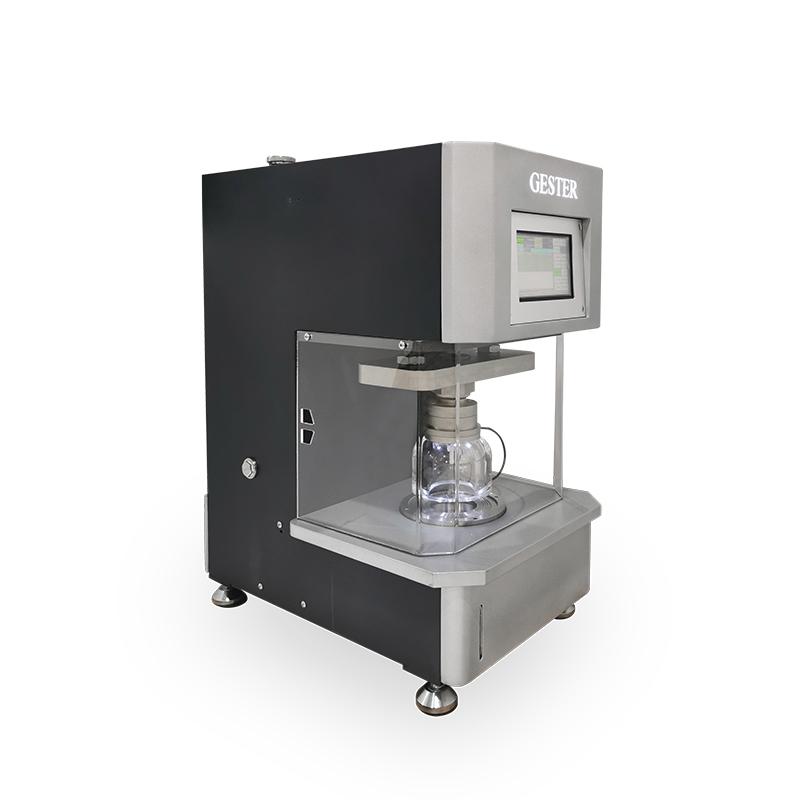

O Bursting Strength Tester GT-C12A é um equipamento hidráulico de alta precisão utilizado para determinar a resistência ao rompimento (bursting strength) de tecidos, malhas, não tecidos, papéis e materiais similares.
Ele opera aplicando pressão hidráulica sobre uma membrana de borracha que empurra o material até o ponto de ruptura, medindo simultaneamente a pressão e a deformação no instante do estouro.
| Nome | Título |
|---|---|
| ISO 13938.1 | Textiles — Bursting properties — Part 1: Hydraulic methods |
| ASTM D3786 | Standard Test Method for Bursting Strength of Textile Fabrics — Diaphragm Method |
| BS 4768 | Bursting Strength of Textiles (British Standard) |
| WOOLMARK TM 29 / WSP 30.1 | Woolmark Test Method 29 / Woolmark Specification Protocol 30.1 |
| JIS L 1018.6.17 | Japanese Industrial Standard for bursting strength of textiles (Part 6-17) |
| FZ/T 60019 | Chinese textile standard for bursting strength |
| FZ/T 01030 | Chinese standard regarding textile performance testing |
| SATRA TM170 | Test method from SATRA for bursting strength |
O equipamento é usado para determinar a resistência ao estouro (bursting strength) e a distensão no momento do rompimento de materiais como tecidos (tecidos, malhas, não tecidos), papéis e substratos levemente rígidos. Ele aplica uma carga hidráulica sobre uma membrana de borracha para forçar o material a se expandir até romper, registrando a pressão alcançada e a deformação correspondente.

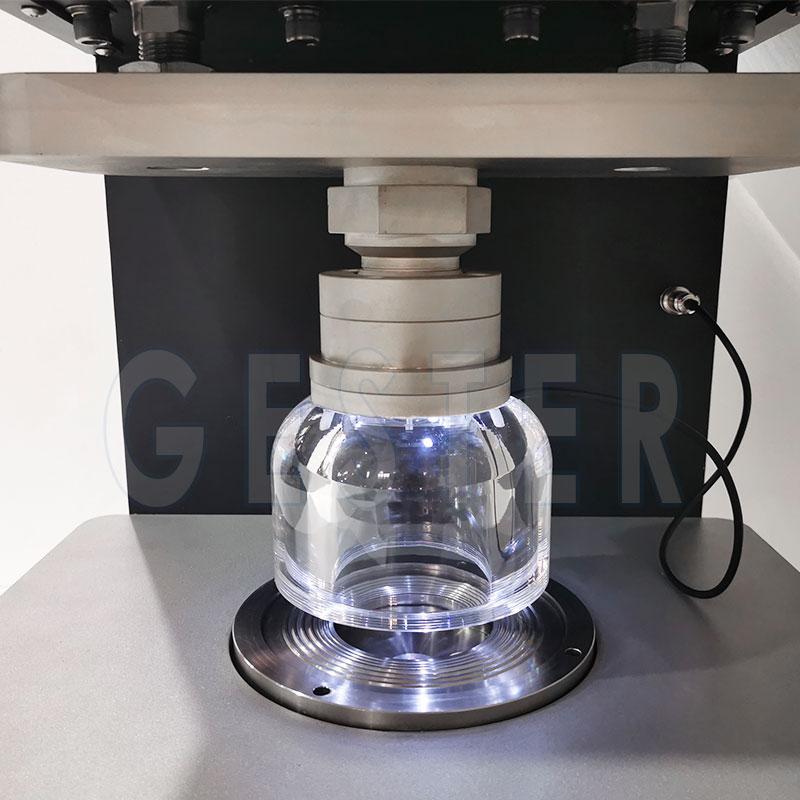

Uma amostra do material é fixada numa braçadeira adequada, normalmente sob uma membrana de borracha (diaphragm).
Uma carga hidráulica é aplicada através da membrana, fazendo com que o material submetido se deforme (inflexão) até que ocorra o rompimento.
Durante o teste, a pressão aplicada e a expansão (distensão) até o estouro são monitoradas e registradas.
O equipamento suporta vários modos de operação (ex: Constant Rate Bursting, Constant Expansion, Constant Pressure, Constant Time) para se adequar aos diferentes padrões de ensaio.
A ruptura é detectada automaticamente pelo sistema e os resultados são exibidos no visor e/ou gerados para saída por impressora ou conexão de computador.

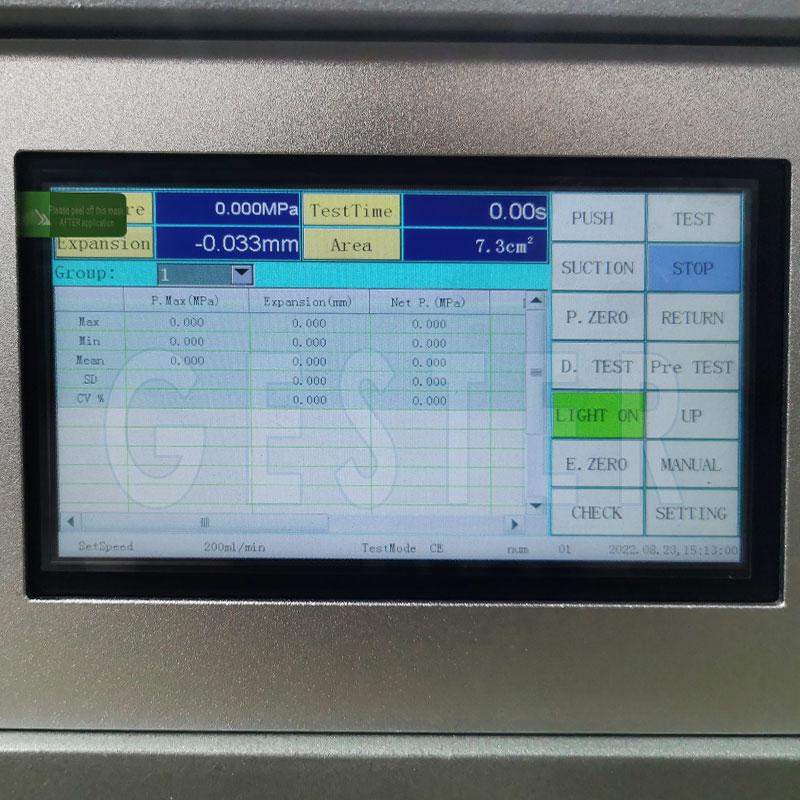

O sistema de acionamento é do tipo servo / hidráulico, com controle eletrônico e interface de uso (touch screen) para configurar os parâmetros do ensaio.
Braçadeiras de teste (test clamps) com diferentes diâmetros ou área ativa — para adaptar ao tamanho / tipo da amostra.
Membranas de borracha (diaphragm) sobressalentes ou de diferentes espessuras / materiais.
Compressor de ar (para versões que incorporam componentes pneumáticos de fixação ou controle).
Software de análise de dados e interface online para monitoramento e manipulação dos resultados em computador.
Diversas faixas de pressão / versões do aparelho (ex: modelo com capacidade maior de pressão) para materiais mais exigentes.
| Parâmetro | Especificação |
|---|---|
| Modelo | GT-C12A (versões GT-C12A-1 e GT-C12A-2) |
| Faixa de pressão | 2,00 MPa (GT-C12A-1) / 10,000 MPa (GT-C12A-2) |
| Menor divisão (resolução) | 0,001 MPa (para 2,00 MPa) / 0,003 MPa (para 10,00 MPa) |
| Áreas de ensaio disponíveis | 7,3 cm² (Ø 30,5 mm), 10 cm² (Ø 35,7 mm), 50 cm² (Ø 79,8 mm), 100 cm² (Ø 112,8 mm) (opcionais) |
| Espessura da membrana de borracha | ≤ 2,0 mm |
| Velocidade de pressão (taxa de enchimento) | 100 ml/min – 500 ml/min |
| Máxima expansão / distensão antes do rompimento | até ~ 75 mm |
| Exatidão / tolerância | ±1 mm, quando a altura de expansão for até 70 mm |
| Unidades de teste disponíveis | kPa, kgf/cm², atm, mmHg, lb/in² (selecionáveis) |
| Métodos de ensaio suportados | Constant Rate Bursting, Constant Expansion, Constant Pressure, Constant Time Bursting |
| Saída / interface | Impressora, display digital, conexão com computador (interface de dados) |
| Alimentação elétrica | AC 220 V, 50/60 Hz, potência ~ 500 W |
| Dimensões | 550 × 450 × 700 mm |
| Peso líquido | ~ 125 kg |
| Acessórios padrão | Kits de ensaio (ex: test set de 7,3 cm² e de 50 cm²), placa de calibração de aço inox, membrana de borracha, chave (wrench), software em inglês, cabo para conexão com PC |
