Diferencial do TS8560

• Mede reflexão e transmissão — ideal para materiais opacos e transparentes.

• Alta precisão de bancada (ΔE ≤ 0,01) com rede de difração (elemento óptico que produz dispersão da luz por interferência e difração) e fonte LED + xenon UV.

• Esfera grande de dimensão 154 mm garante medições mais homogêneas e estáveis.

• Modos SCI e SCE simultâneos, sem necessidade de medições separadas.

• Aberturas automáticas múltiplas (4 a 25 mm) adaptam-se a vários tipos de amostra.

• Tela rotativa de 10,5” e câmera de posicionamento facilitam operação e precisão.

• Voltado para uso laboratorial profissional.

Normas

Função

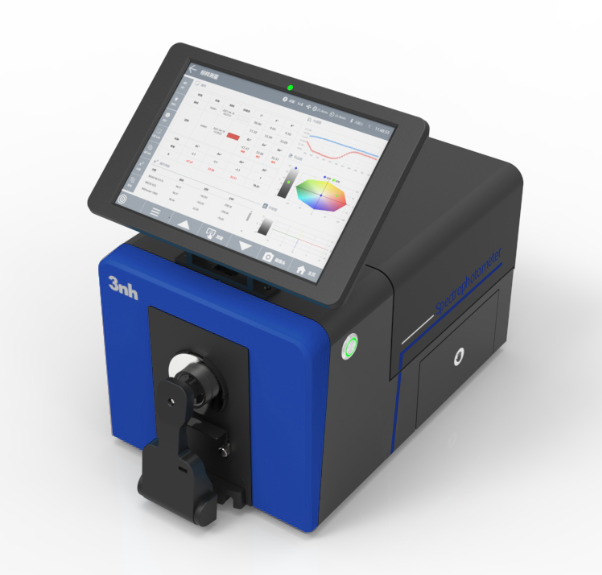

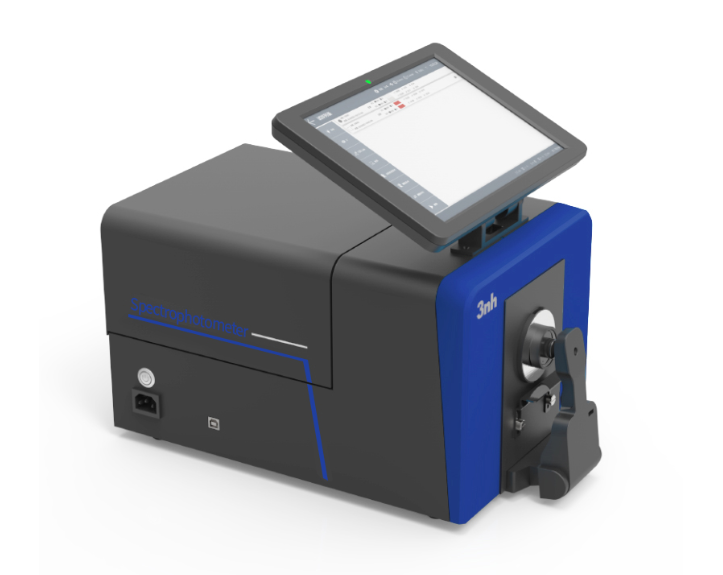

O TS8560 é um espectrofotômetro de bancada destinado a medições de alta precisão de cor, tanto de reflexão quanto de transmissão. Ele permite:

• controle de qualidade de cor em ambientes laboratoriais

• medição espectral de superfícies e materiais transparentes

• cálculos de diferenças de cor (ΔE) e outros índices colorimétricos

• análise de fluorescência (via uso de fonte UV combinada)

• medições com componente especular incluído (SCI) ou excluído (SCE)

Matriz de Fotodiodos

• geração de relatórios e interface com sistemas de gestão de cor

Funcionamento

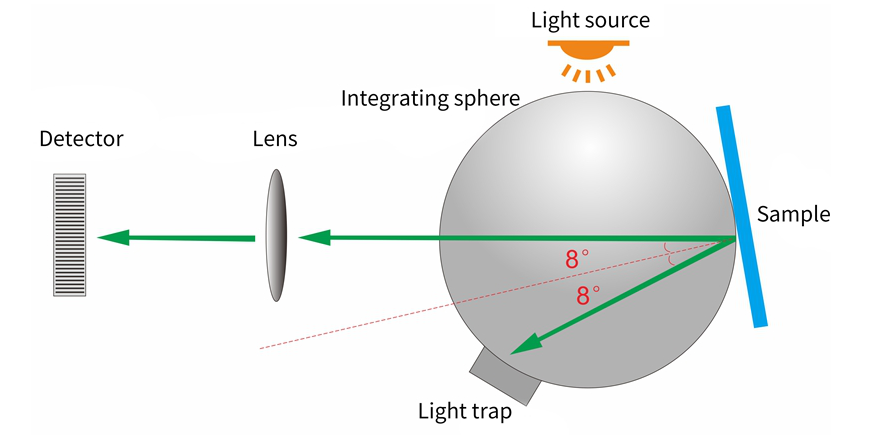

• O equipamento emprega geometria óptica D/8 (iluminação difusa, observação a 8°) para medições de reflexão, e D/0 para transmissão.

• O sistema óptico emprega uma rede de difração côncava, responsável por dispersar e focalizar a luz incidente conforme o comprimento de onda, permitindo leitura espectral detalhada.

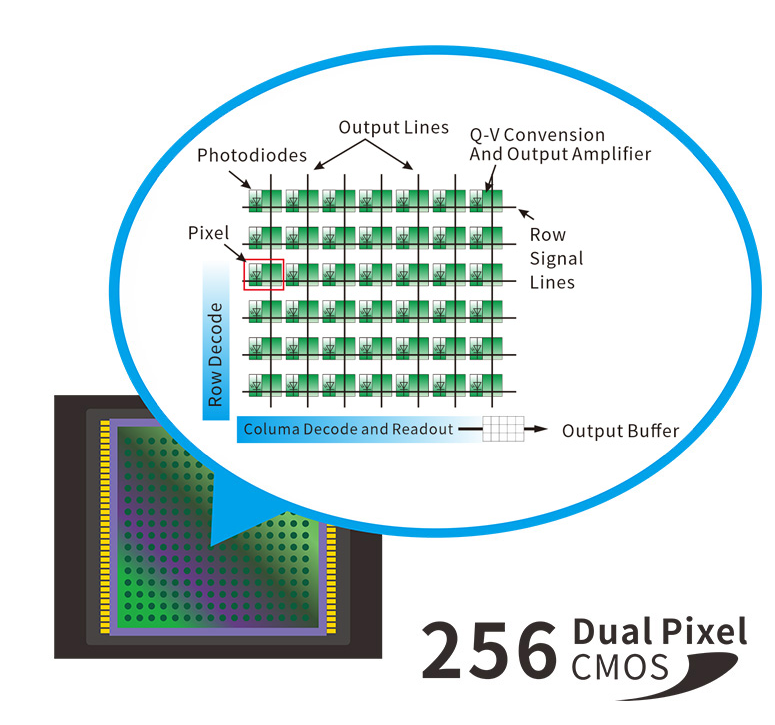

• Conta com um sistema emprega um sensor CMOS com arranjo duplo de fotodiodos lineares (256 elementos), permitindo a leitura simultânea dos feixes de amostra, oferecendo alta sensibilidade e ampla resposta espectral.

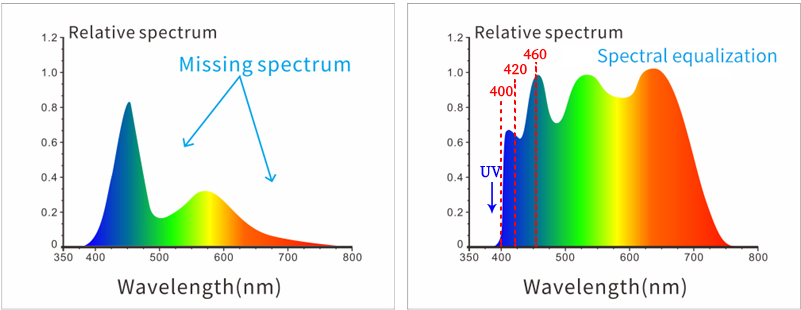

• A fonte de luz é uma combinação LED + Xenon (pulsado) com suporte a UV e filtros de corte (400 nm, 420 nm etc.).

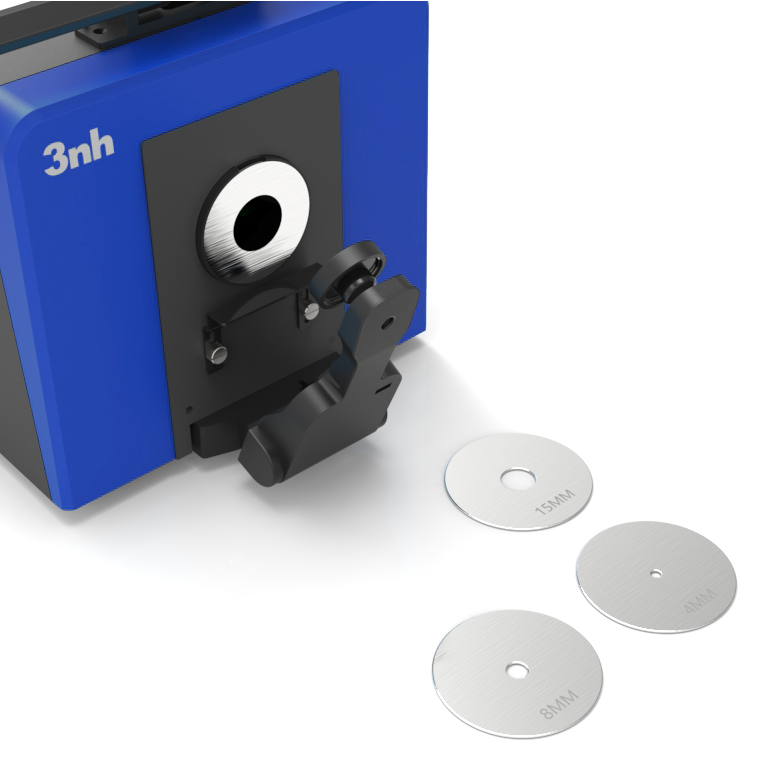

• O equipamento permite comutação automática de 4 diferentes diâmetros de abertura de medição (25,4 mm, 15 mm, 8 mm, 4 mm) para se adaptar ao tamanho da amostra.

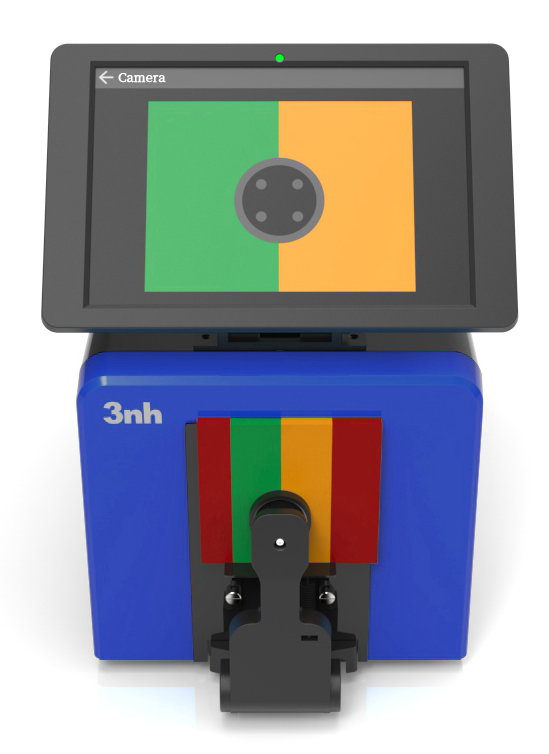

• Possui câmera interna de posicionamento, para garantir que a área medida seja precisamente a desejada, aumentando a exatidão em amostras pequenas ou localizadas.

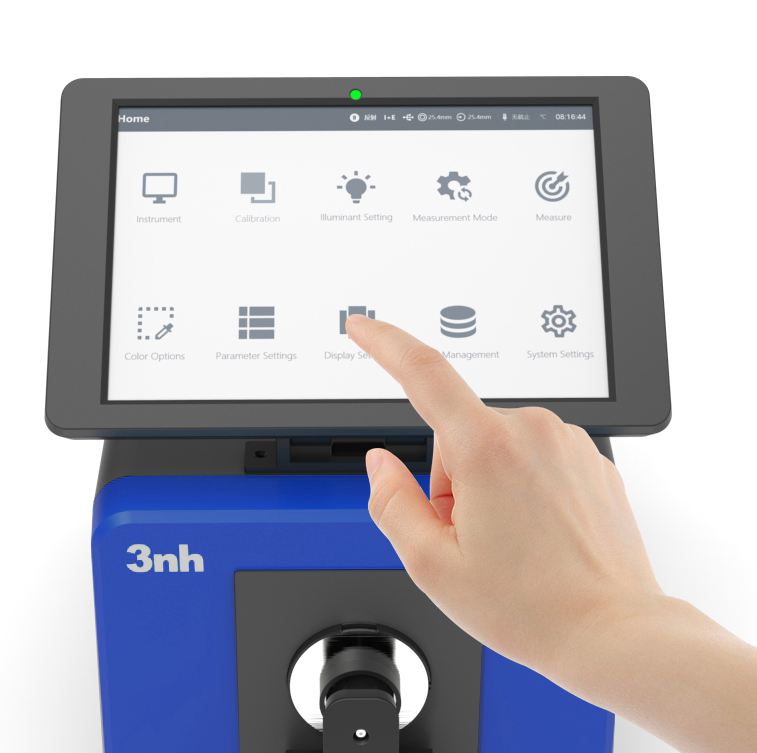

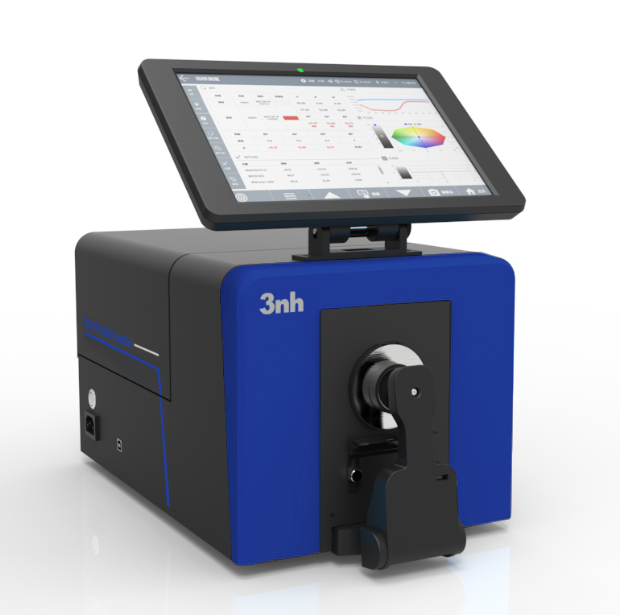

• A interface conta com tela rotativa de 10,5 polegadas, giratória, para facilitar operação e visualização dos dados.

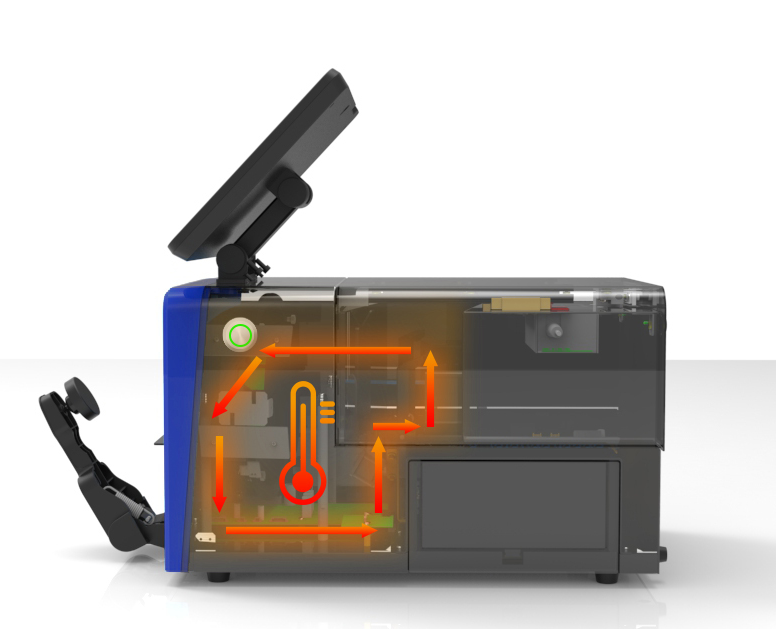

• Compensação automática de temperatura e umidade, para manter consistência nas medições em ambientes variáveis.

Opcionais

• Aberturas micro personalizadas (4 mm) para medições finas

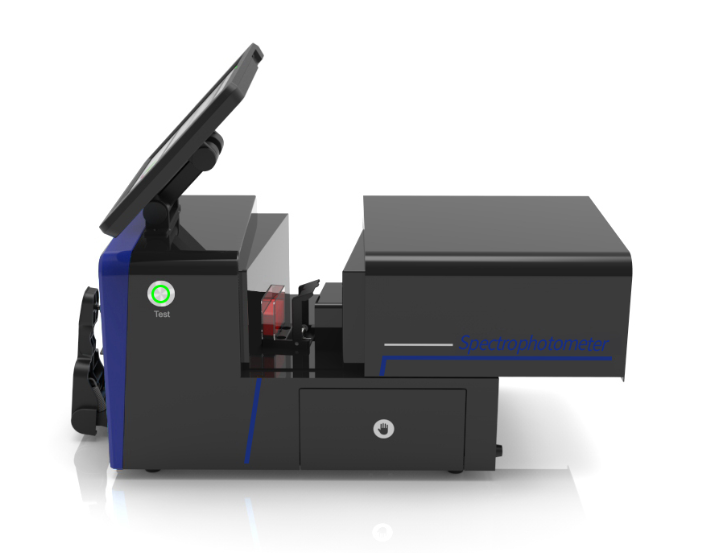

• Conjunto de acessórios para medições em transmitância, incluindo fixadores e suportes de filmes transparentes.

• Suportes e acessórios ajustáveis que permitem medições em múltiplos ângulos e orientações da amostra.

• Impressão de relatórios via impressora conectada por rede ou via PC

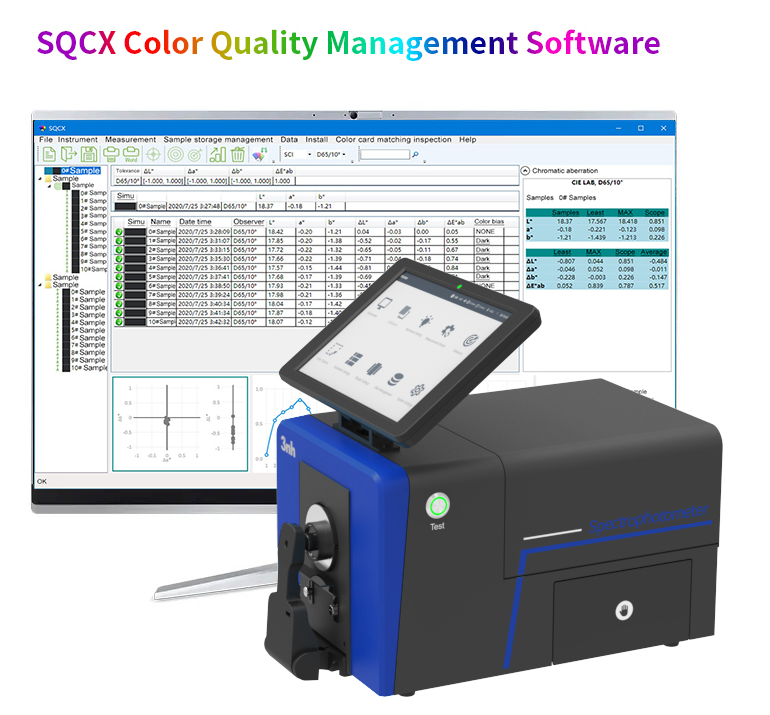

• Software de gestão de cor (SQCX ou similar) para controle de qualidade e manipulação de dados colorimétricos

Dados técnicos

• Geometria óptica: Medição de refletância em geometria difusa / 8° (D/8), conforme CIE 15 e ISO 7724-2, com modos SCI (reflexo especular incluído) e SCE (reflexo especular excluído) & Transmissão D/0 (SCI / SCE)

• Faixa espectral: 360 nm a 780 nm

• Intervalo espectral: 10 nm

• Largura de banda efetiva (semibanda): 5 nm

• Esfera de integração: Φ 154 mm

• Faixa de refletância medida: 0 a 200 %

• Resolução de refletância: 0,01

• Aberturas de medição (reflexão): φ 25,4 mm / 15 mm / 8 mm / 4 mm (automática / personalizável)

• Abertura de transmissão: φ 25,4 mm (espessura máxima da amostra ≤ 54 mm)

• Tempo de medição: ~2,0 s (modo único) / ~4,0 s (SCI + SCE simultâneo)

• Repetibilidade (ΔE*ab): ≤ 0,01 (LED)

• Erro entre instrumentos (ΔE*ab): ≤ 0,10 (média em placas padrão)

• Dimensões: 440 × 248 × 283 mm

• Peso: aproximadamente 13,5 kg

• Fonte de alimentação: AC 24 V, 3 A

• Vida útil da fonte de luz: ~5 anos / > 3 milhões de medições

• Armazenamento de dados / memória: até 64 GB / mais de 100.000 medições

• Interface / conectividade: USB & Bluetooth

• Ambiente de operação: 0 a 40 °C

• Ambiente de armazenamento: –20 até 50 °C
