Diferencial do YL4568L

• Medição sem contato, ideal para uso direto em linhas de produção.

• Alta velocidade de leitura (≈ 0,2 s por medição).

• Integração industrial via Bluetooth 5.0 e USB.

• Geometria 45°/0° otimizada para superfícies em movimento.

• Fonte LED com UV e rede de difração côncava para alta precisão espectral.

• Distância fixa de 7,5 mm, sem desgaste mecânico.

• Mais indicado para automação e controle contínuo.

Normas

Função

O YL4568L é usado para medições de cor não estimuladas por contato em linha de produção. Serve para monitoramento contínuo de qualidade da cor de líquidos, pós, pastas, superfícies ou amostras sensíveis, integrando-se diretamente ao processo produtivo.

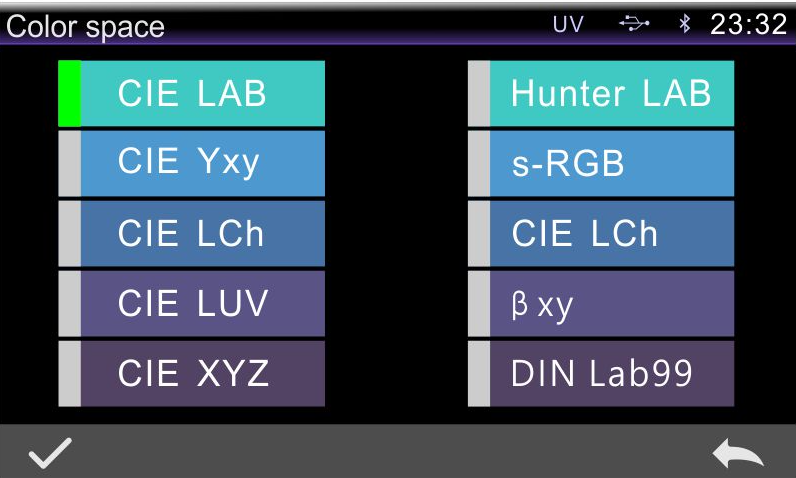

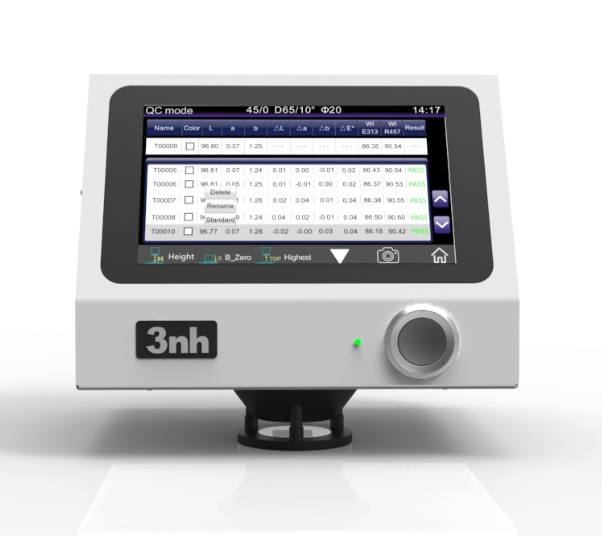

Ele mede refletância espectral (e índices colorimétricos associados) para gerar resultados rápidos e confiáveis usados em controle de cor e verificação PASS / FAIL durante a produção.

Funcionamento

• Utiliza geometria óptica 45° / 0° (iluminação circular a 45°, observação normal a 0°) para realizar medições colorimétricas sem contato com a amostra.

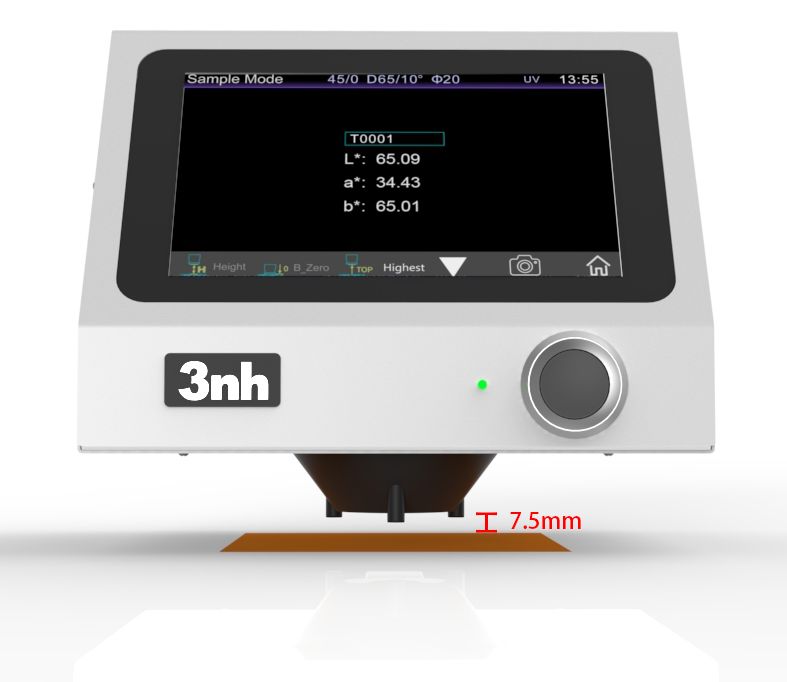

• Mede à distância de ~7,5 mm entre a ponta do sensor e a superfície da amostra, sem necessidade de toque.

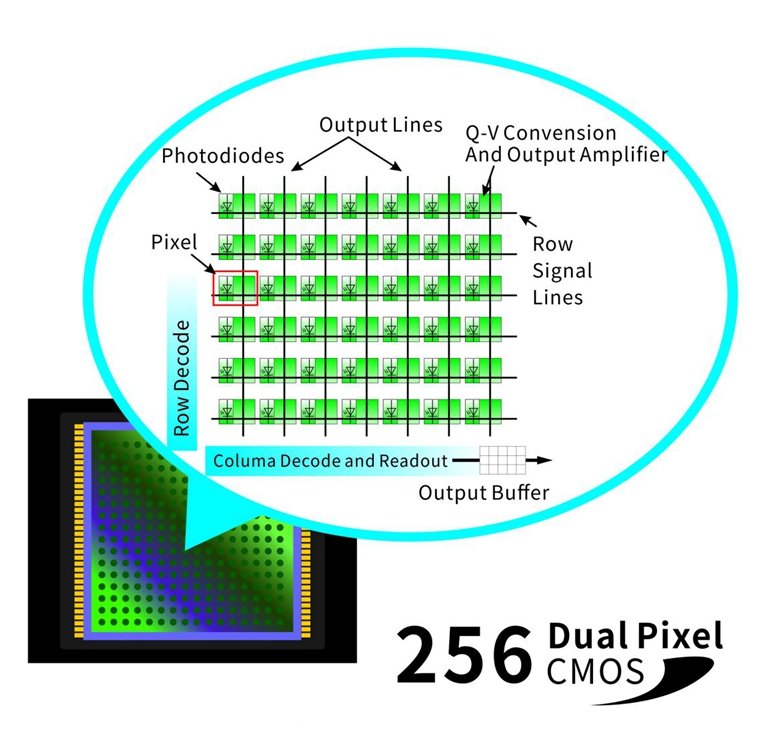

• Emprega sensor CMOS de duplo array de 256 pixels para captar espectro com boa resolução.

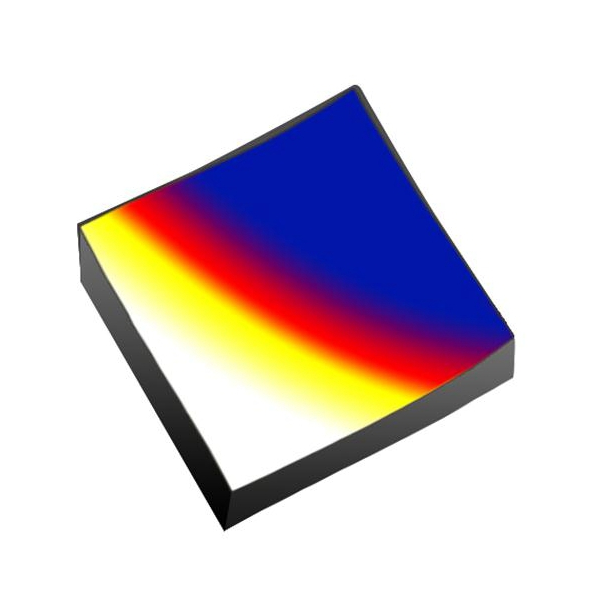

• Usa tecnologia de rede côncava (concave grating spectroscopy) para dispersão do espectro, resultando em alta fidelidade nas medições.

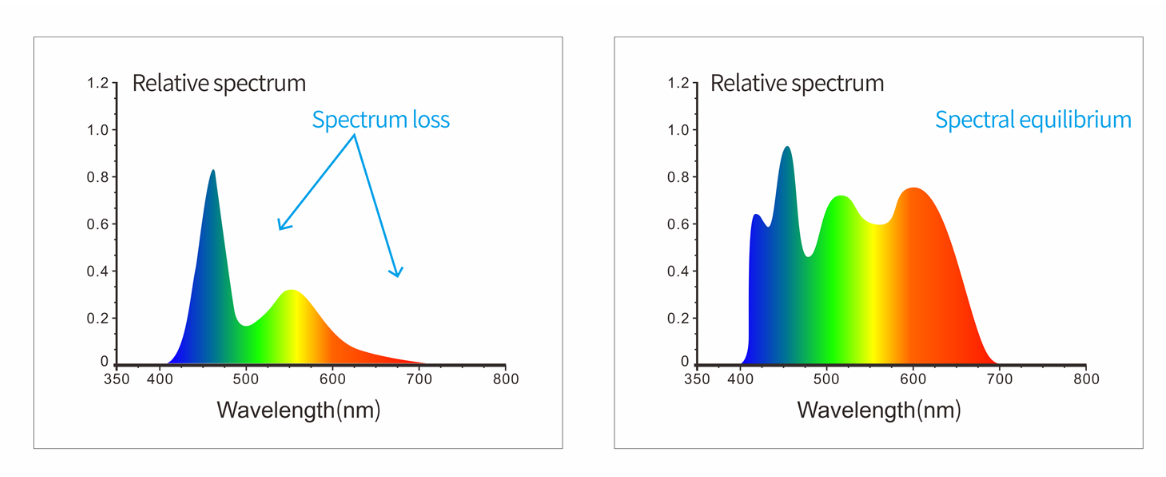

• Fonte de luz: LED de espectro completo, com possibilidade de inclusão de componente UV.

• Permite personalização de aberturas de medição (padrão Φ 20 mm, com opções de Φ 10 mm ou Φ 4 mm).

• Interface de comunicação: USB e Bluetooth® 5.0 para integração com sistemas de controle de produção.

• Operação rápida: ciclo de medição completo em cerca de 0,2 segundos.

Opcionais

• Aberturas alternativas (Φ 10 mm, Φ 4 mm) para medições mais localizadas.

• Software adicional ou módulos customizados de avaliação de cor (dependendo da aplicação).

• Placas de calibração padrão (placa branca, placa preta / cavidade) como acessórios de referência.

• Suporte para ajuste de altura conforme o tipo de amostra (para manter a distância de 7,5 mm).

Dados técnicos

• Geometria óptica: 45° / 0° (iluminação circular 45°, observação 0°)

• Faixa espectral: 400 – 700 nm, saída com passo de 10 nm

• Faixa de reflectância medida: 0 a 200 %

• Abertura de medição padrão: Φ 20 mm (opcional Φ 10 mm ou Φ 4 mm)

• Distância de medição (não contato): ~7,5 mm (±0,2 mm)

• Tempo de medição: 0,2 segundos (quando otimizado)

• Repetibilidade: desvio padrão espectral ≤ 0,1 % ; ΔE*ab ≤ 0,03 (em condições ótimas)

• Erro entre instrumentos: ΔE*ab ≤ 0,2 (média em placas padrão)

• Armazenamento de dados / memória:
   • Modo “Sample” + “Quality” até 18.000 registros.
   • Modo estatístico contínuo até 30.000 registros, total máximo de 48.000 registros.

• Dimensões da ponta (probe): 200 × 200 × 160 mm

• Peso da ponta: aproximadamente 3 kg (somente o módulo sensor)

• Alimentação elétrica: DC 24 V, 3 A (via adaptador)

• Vida útil da fonte de luz: ~5 anos ou mais de 3 milhões de medições

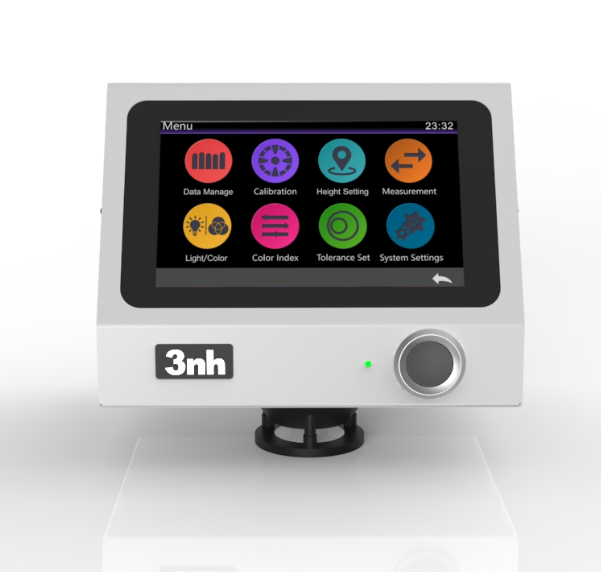

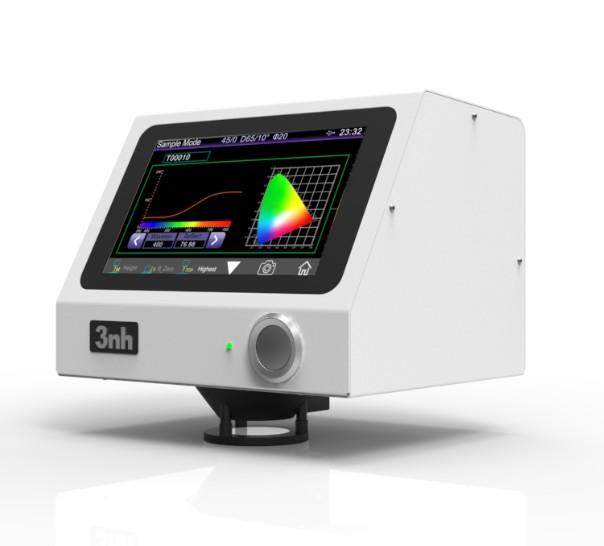

• Tela / interface: display TFT colorido de 7″ com touchscreen capacitivo

• Conectividade: USB + Bluetooth 5.0

• Temperatura de operação: 0 a 40 °C, umidade até 85 % sem condensação

• Temperatura de armazenamento: –20 a 50 °C, umidade até 85 % sem condensação
