FUNÇÃO

Desenvolvido para determinar o grau de resistência a abrasão (desgaste) em tecidos planos, malhas, tecidos para indústria automobilística, carpetes, tapetes, não tecidos, tecidos técnicos, vinil, veludos, entre outros.

       Além do teste de abrasão, neste equipamento podem ser feitos testes de avaliação visual, em que observamos: o aspecto visual dos materiais quanto à perda de felpas ou desfiamentos, a formação de neps ou pilling, o rompimento do ligamento, a tendência ao desbotamento, as alterações da cor pelo desgaste, etc.

       A utilização desse aparelho agiliza os testes que se assemelham ao máximo com esforços como o uso diário e contínuo do tecido, que não está submetido somente a cargas de tração, mas também a outros fatores como flexão, estiramento, umidade, calor e desgaste que atuam separadamente ou simultaneamente.

MODOS DE USO

       O Abrasímetro Schopper pode ser utilizado de três modos distintos:

– Prova de sondagem escalada ou prova de abrasão progressiva:

       Neste caso são feitas provas com números de ciclos crescentes, de modo a constituir um gráfico de perda de peso versus número de ciclos.

– Testes de aspecto visual:

       Aplicado em materiais felpudos ou aveludados, que tendem a deixar descobertos os ligamentos da textura por efeito abrasivo. Na avaliação de formação de neps ou pilling, como também quando ocorre alteração visual (solidez) ou desbotamento por ação friccional.

– Prova de destruição total:

       Quando é necessário avaliar o tempo para desgastar o tecido, a ponto de mostrar sinais visíveis de destruição, isto é, formação de buracos pela perda de ligamento no urdume ou na trama.

Operação:

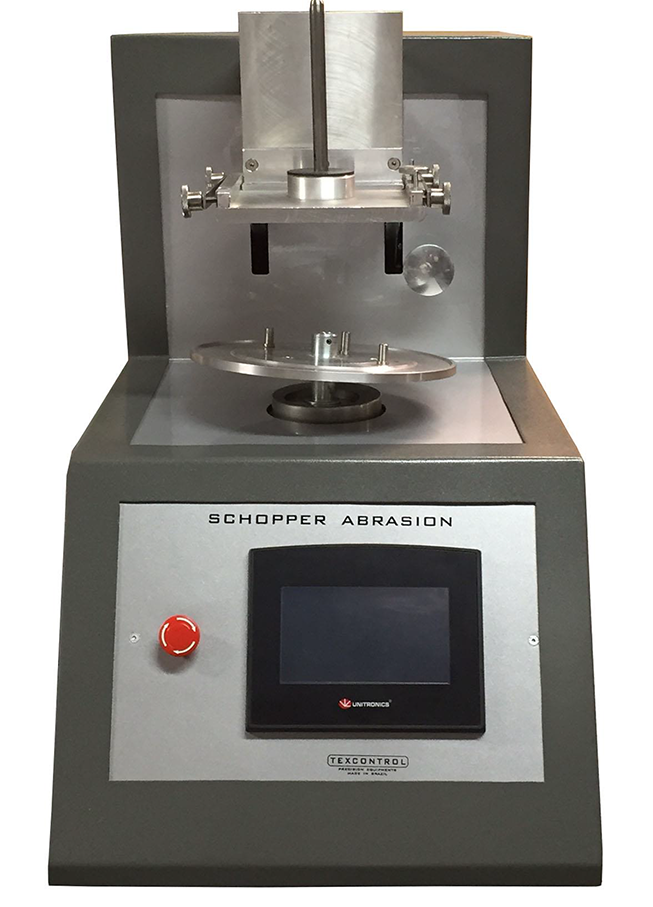

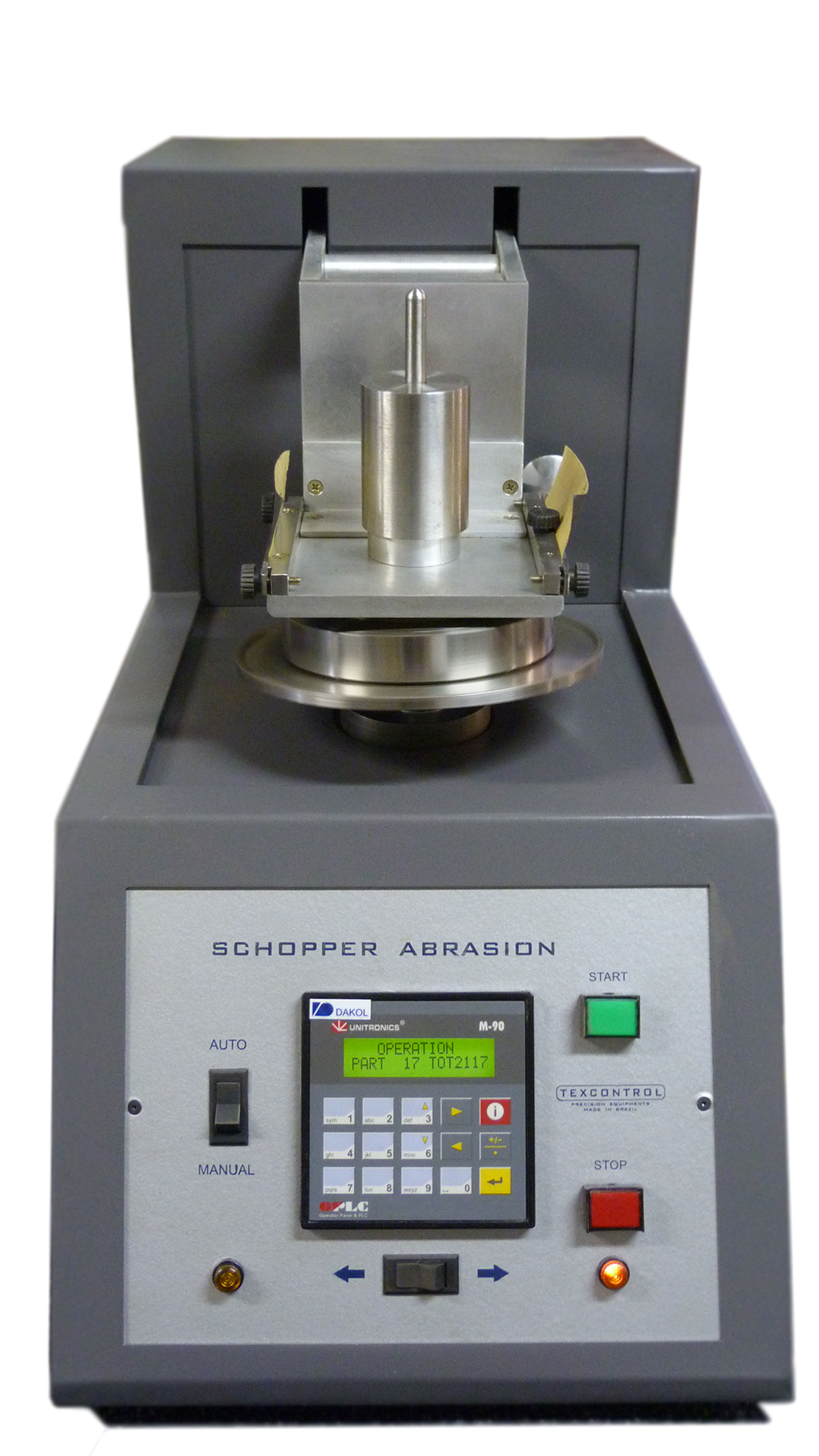

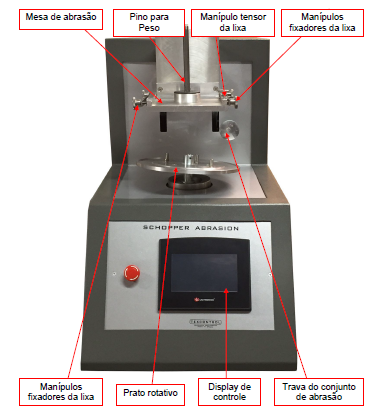

       O TC 130 é um equipamento composto de um único módulo com conjunto e contrapeso nulo (mesa), conjunto de porta amostras (satélite) e pesos.

       A mesa abrasiva é composta de duas réguas, que têm por função prender a folha de material abrasivo e mantê-lo tensionado. Para garantir uma pressão correta exercida sobre a amostra pelo material abrasivo, este conjunto é sustentado nas extremidades por dois braços, permitindo assim um equilíbrio de baixo atrito, o qual é controlado por um sistema de contrapesos com balanceamento de valor zero. Diferentes forças podem ser exercidas contra a amostra em teste pela adição de pesos sobre a mesa abrasiva.

      A amostra é colocada em um dispositivo esticador sobre um cabeçote cônico que ficará em contato com a placa de abrasão.

       Nessa placa é fixada uma lixa d’àgua, de granulações diferentes, conforme o material em teste.

       Para efetuar os vários tipos de testes possíveis, o equipamento pode operar nos modos manual
e automático. Pelo modo manual, a operação termina a cada 100 ciclos, onde o operador poderá observar a amostra. No modo automático, programa-se o número de ciclos desejados, sendo que a cada 100 ciclos o sentido de rotação é invertido automaticamente.

       A pressão exercida sobre a amostra em teste pela mesa abrasiva, pode ser regulada por um conjunto de pesos variáveis, que são ajustados em razão da gramatura da amostra, conforme especificações normalizadas.

 Características:

– Velocidade: 75 ± 5 rpm

– Alimentação: 220V – 60Hz

– Potência: 90W

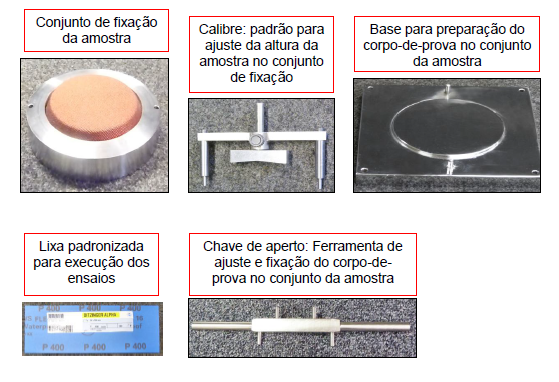

Acessórios e insumos (obs. Nem todos os itens citados neste tópico acompanham o aparelho. Consulte-nos para mais informações):

– Lixas padronizadas para a execução dos ensaios

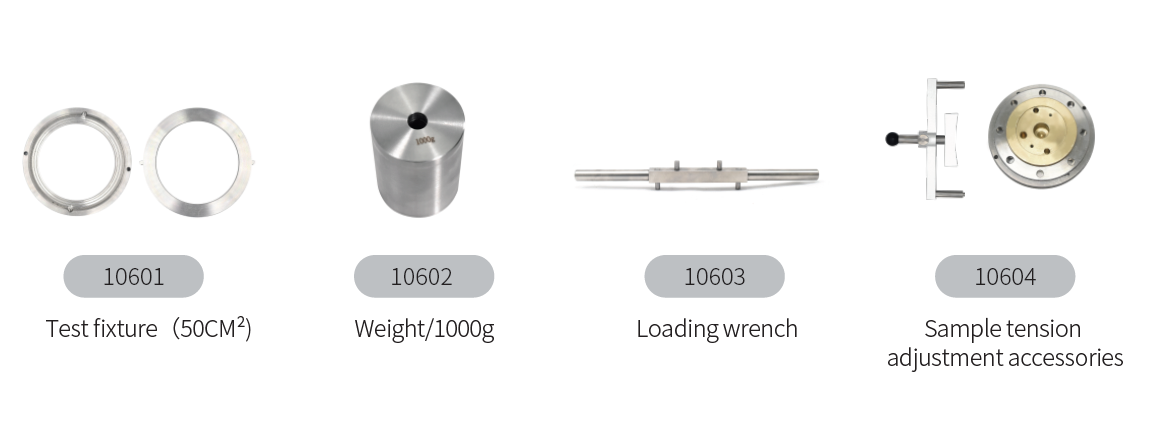

Configuração Padrão:

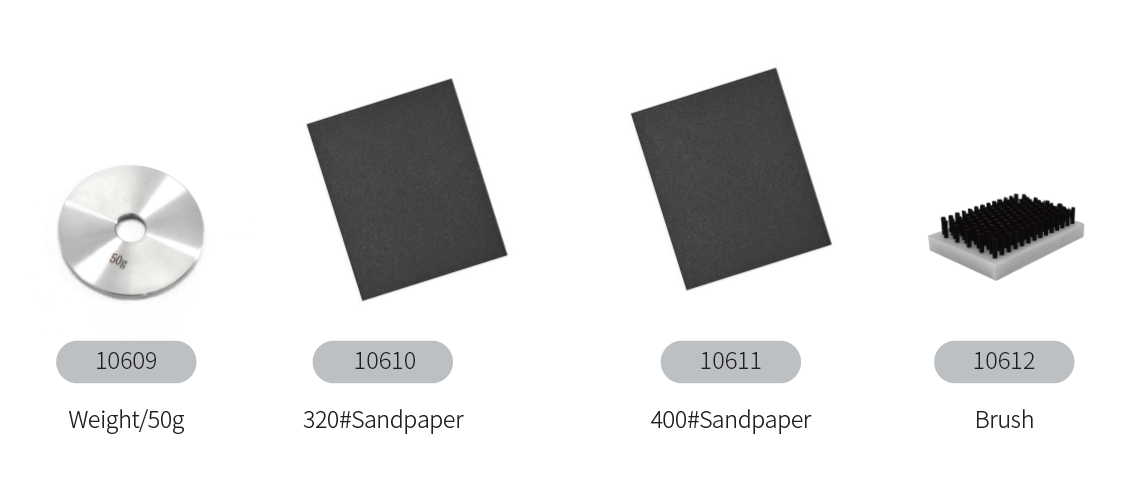

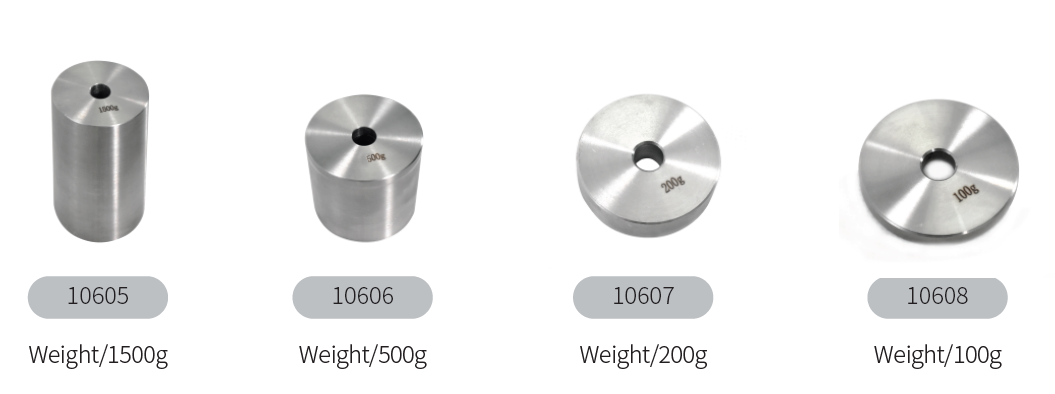

Opcionais:

Atende às normas:
