Descrição
Aparelho desenvolvido especialmente para determinar a resistência à abrasão de borrachas, polímeros e elastômeros utilizando um cilindro rotativo revestido de papel-lixa normalizada.

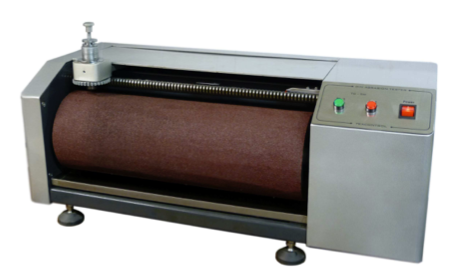

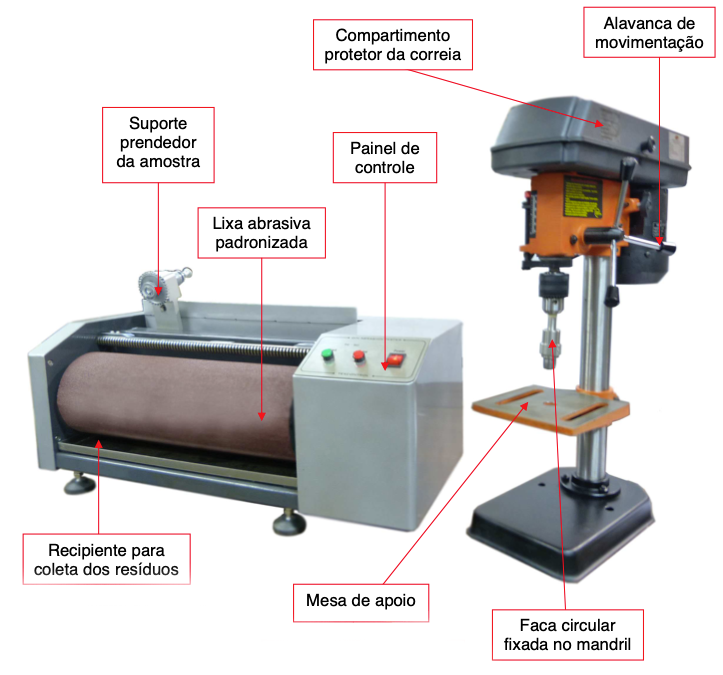

O Abrasímetro consiste em um cilindro giratório sobre o qual está fixada a lixa de referência, e de um suporte de corpo de prova que se desloca lateralmente sobre a lixa.
É aplicável em testes de sapatos de couro, vestuário, bolsas, laboratórios de pesquisa, inspeção de mercadorias, departamentos de supervisão técnica, entre outros.
Operação:
No Abrasímetro DIN, o corpo de prova do material a ser analisado é deslocado numa determinada trajetória de fricção
sobre uma folha de lixa de referência sob força e velocidade constantes.
O teste faz com que o corpo de prova seja sujeito a movimentos combinados de rotação, translação e compressão.
O aparelho é dotado de um sistema mecânico que permite que a amostra entre em contato com o cilindro abrasivo apenas quando este estiver em movimento, garantindo a eficiência do ensaio.
O ensaio é avaliado pela perda de massa da amostra a ser analisada. Essa perda de massa é convertida para perda de volume, através de cálculos.
Os procedimentos, a análise durante e após o teste, assim como a perda de peso e volume do corpo de prova são indicados de acordo com a norma utilizada.
Características:
– Velocidade: 90/ 1650 rpm
– Alimentação: 220V – 60Hz
– Potência: 1200W
– Dimensões: Largura: 700 mm – Profundidade: 300 mm – Altura: 300 mm
– Peso: 55 Kg
Outras características:
– Rotação do cilindro: 40 rpm ± 1 rotação por minuto
– Diâmetro do cilindro: 150 mm ± 0,2 mm
– Espessura da lixa: 1,15 mm
– Curso de abrasão: 40 m ± 0,2 m, com limitador para 20 m ± 0,2 m
– Deslocamento lateral do corpo de prova por voltas do cilindro: 4,2 mm ± 0,04 mm
– Pressão do corpo de prova sobre o cilindro: 5N ± 0,1N ou 10 ± 0,2N
Acessórios e insumos (obs. Nem todos os itens citados neste tópico acompanham o aparelho. Consulte-nos para mais informações):
– Lixas abrasivas de grão 60
– Elastômero de referência normalizado
– Borracha padronizada
– Furadeira de bancada para corte de corpo de prova
– Aspirador para limpeza
Atende às normas:
| Norma | Título |
| BS 903 | |
| JIK K 6369 | |
| JIS K 6264 | |
| Polímeros e elastômeros: | |
| ASTM D 5963 | |
| EN 12770 | |
| ISO 4649 | |
| Solados: | |
| ASTM D5963 | |
| DIN 53 516 | |
| EN 12770 | |
| EN ISO 20344 | |
| ISO 20344 | |
| ISO 4649 |
