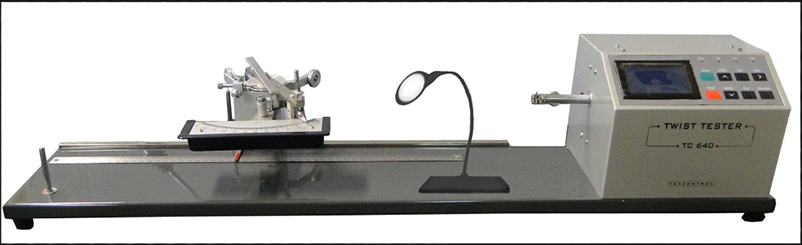

Torcímetro eletrônico TC 640

Descrição

       Instrumento totalmente automático utilizado para determinar a torção de fios singelos e retorcidos em vários tipos de construção e para uma ampla gama de título.

       É um aparelho completo com rastreador óptico e alarme luminoso para avisar o início e o “zero” final.

       Possui sistema multi função com: método de destorção direta, método tradicional de destorção e retorção, método duplo de destorção e torção, método triplo de destorção e torção.

Operação:

       O mecanismo de tensionamento é um dispositivo que aplica uma força de tracionamento no fio no plano horizontal que pode ser variada com a aplicação de pesos de acordo com as disposições estabelecidas nos métodos de ensaio.

       Possui uma pinça giratória que prende o fio e é dotada de um sofisticado sistema mecânico, que auxilia a colocação do fio em seu ponto central..

       Possui contador eletrônico com 4 displays apropriado para até 999,9 voltas e ajuste predeterminado que para o motor após o fim do teste.

       O torcímetro eletrônico possui um número de medições, que inclui:

– Método de destorção (contagem) direta (Direct):

       Este método atende às normas ISO 2061 e ASTM D1423.

       Programa-se os números predefinidos de torções. Ao iniciar o ensaio, o equipamento rotacionará o número de voltas pré-definidas à velocidade selecionada.

       Após a parada do equipamento, pode-se buscar o paralelismo com o auxílio de uma agulha e uma lupa. Ao detectar o paralelismo ao longo de todo o fio, pressiona-se o botão de parada e registra-se os dados exibidos na tela LCD.

– Método tradicional de destorção e retorção simples (Single Untwist):

         Esse método atende à norma ISO 17202.

       Esta opção utiliza o sensor eletrônico do ponteiro móvel do conjunto de

tensionamento como referência. O fio é destorcido e torcido até o sensor ser novamente acionado na posição de “zero”.

– Método duplo de destorção e torção (Doble Untwist):

       Nessa opção são executadas duas provas consecutivas, sendo a primeira de destorção simples. A segunda é de destorção e retorção buscando
eliminar o erro de manipulação que possa ocorrer no ajuste do “zero”.

       Na primeira parte do teste será realizado um ensaio como no método de destorção simples. Já a segunda parte consiste na retorção de 25% das torções indicadas pela primeira parte deste ensaio e posterior destorção até o sensor de “zero” ser acionado novamente.

– Método triplo de destorção e torção (Thrice Untwist):

       Nessa opção o mesmo corpo de prova é destorcido e retorcido consecutivamente por três vezes, saindo da posição de “zero” e terminando ao acionar o sensor pela terceira vez.

       A primeira destorção conta o número de revoluções executadas até atingir o sensor da primeira vez. A retorção conta as revoluções de modo decrescente a fim de verificar o erro de posicionamento inicial.

       Ao atingir novamente o sensor uma nova destorção será realizada, a partir do número de revoluções restantes. O valor final será a média das duas destorções decrescidas do valor de revoluções remanescentes na segunda parte do ensaio.

Características:

– Velocidade de rotação da garra: conforme norma adotada. Velocidade de avanço lento

– Velocidade de rotação do motor: selecionável entre 800 rpm e 1500 rpm

– Alimentação: 220V – 60Hz

– Consumo: Abaixo de 25W

– Potência: 25W

– Amperagem: 2A

– Dimensões: Largura: 900 mm- Comprimento: 250 mm – Altura: 300 mm

– Peso: 30Kg

Outras características:

– Distância ajustável entre as garras de 0 a 50 cm

– Precisão: ± 1 rotação

– Análise de torção: S ou Z

– Leitura de torção de 1 a 999,9 torções

– Comprimento máximo de destorção até 60 mm

– Retração máxima na torção de 20 mm

– Faixa de leitura: atende a todos os tipos de fios

– Tensão do fio: ajustável por um conjunto de pesos, dependendo do tipo de fio

– Comprimento de medida: 25, 50, 100, 200, 250, 500 mm

– Pré-tensão: entre 0,5cN a aproximadamente 171,5 cN, adicionados na direção horizontal

– Divisão da escala graduada de alongamento: 1mm

– Armazena até 30 leituras

– Display em leds de alta legibilidade

– Opera no sistema métrico, expressando resultados em torções/metro

Acessório e insumos (obs. Nem todos os itens citados neste tópico acompanham o aparelho. Consulte-nos para mais informações):

– Jogo de pesos de tensionamento

– Lente com iluminação e lupa

– Agulha de análise

– Suporte para fios



Atende às normas:

Norma	Título
ASTM D 1422	Standard Test Method for Twist in Single Spun Yarns by the Untwist-Retwist Method
ASTM D 1423	Standard Test Method for Twist in Yarns by Direct-Counting
ASTM D1907	Standard Test Method for Linear Density of Yarn (Yarn Number) by the Skein Method
BS 2085	Method of test for determination of twist in yarns, direct counting method
DIN 53832
ISO 17202	Textiles – Determination of twist in single spun yarns – Untwist/retwist method
ISO 2060	Textiles – Yarn from packages – Determination of linear density (mass per unit length) by the skein method
ISO 2061	Textiles – Determination of twist in yarns – Direct counting method
IWTO 25-70
NBR 13216
NBR 7031
NF G-07-079
NF G-07-319
